Alpitronic - Hypercharger 50/150/300

Alpitronic - Hypercharger 50/150/300

Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Alpitronic - Hypercharger 50/150/300 Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.

1. Allgemeine Voraussetzungen

  1. Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
    1. Die Zugangsdaten werden vom Hersteller mitgeliefert.
  2. Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
  3. Unterstützte energielenker Systeme: Lobas
  4. Feste IP-Adresse für die Ladestation
  5. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  6. Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

✅ Lokales Web-UI der Ladestation
 Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers

Komponentenanbindung

Anbindung der Ladestation via Modbus TCP

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ❌ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzung

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
  2. Die Ladestation muss eine feste IP-Adresse haben.

Step-by-Step: Konfiguration an der Ladestation

1. Die Maximale Stromgrenze der Ladestation einstellen.
  1. Je nach Leistung des Hyperchargers ist die maximale Gesamtleistung und die Leistung der einzelnen Ladepunkte einzustellen über Max Grid Power & Connectors Power Limit.

2. Phasenrotation bei DC-Ladepunkten hat keinen Effekt.

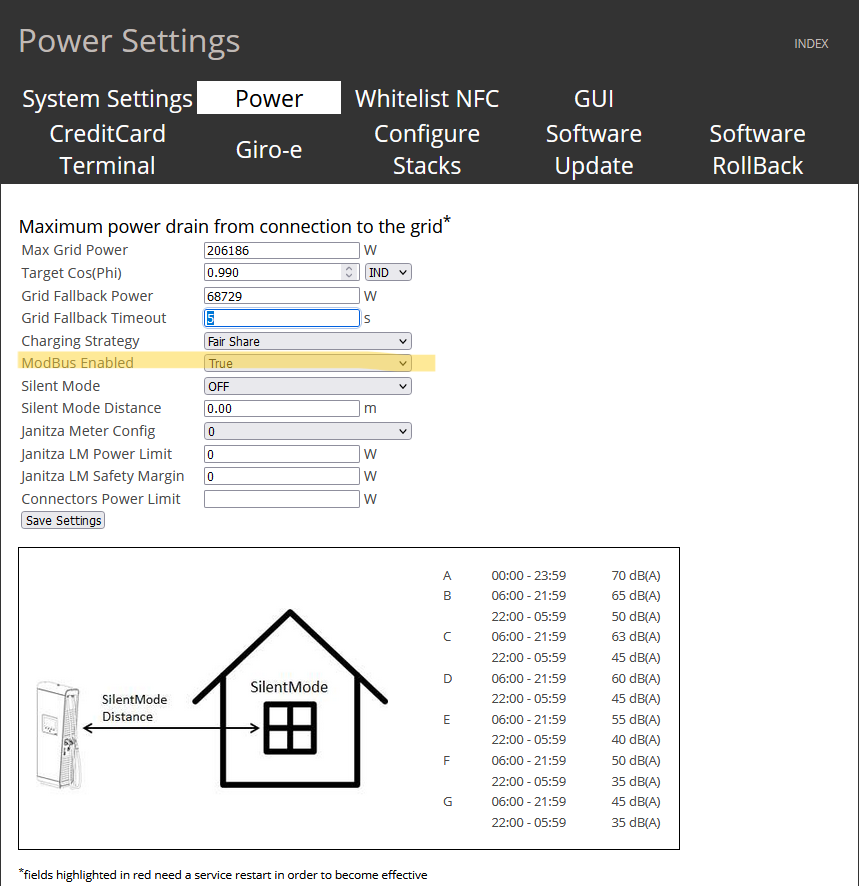

3. Modbus-Server aktivieren
  1. Der Modbus Server muss aktiviert werden, dafür Modbus Enabled = True setzen.
4. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
  1. ChargePointMaxProfileEnabled muss auf false sein.
  2. Falls nicht benötigt, die Autorisierung deaktivieren.

Step-by-Step: Konfiguration am energielenker System

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen

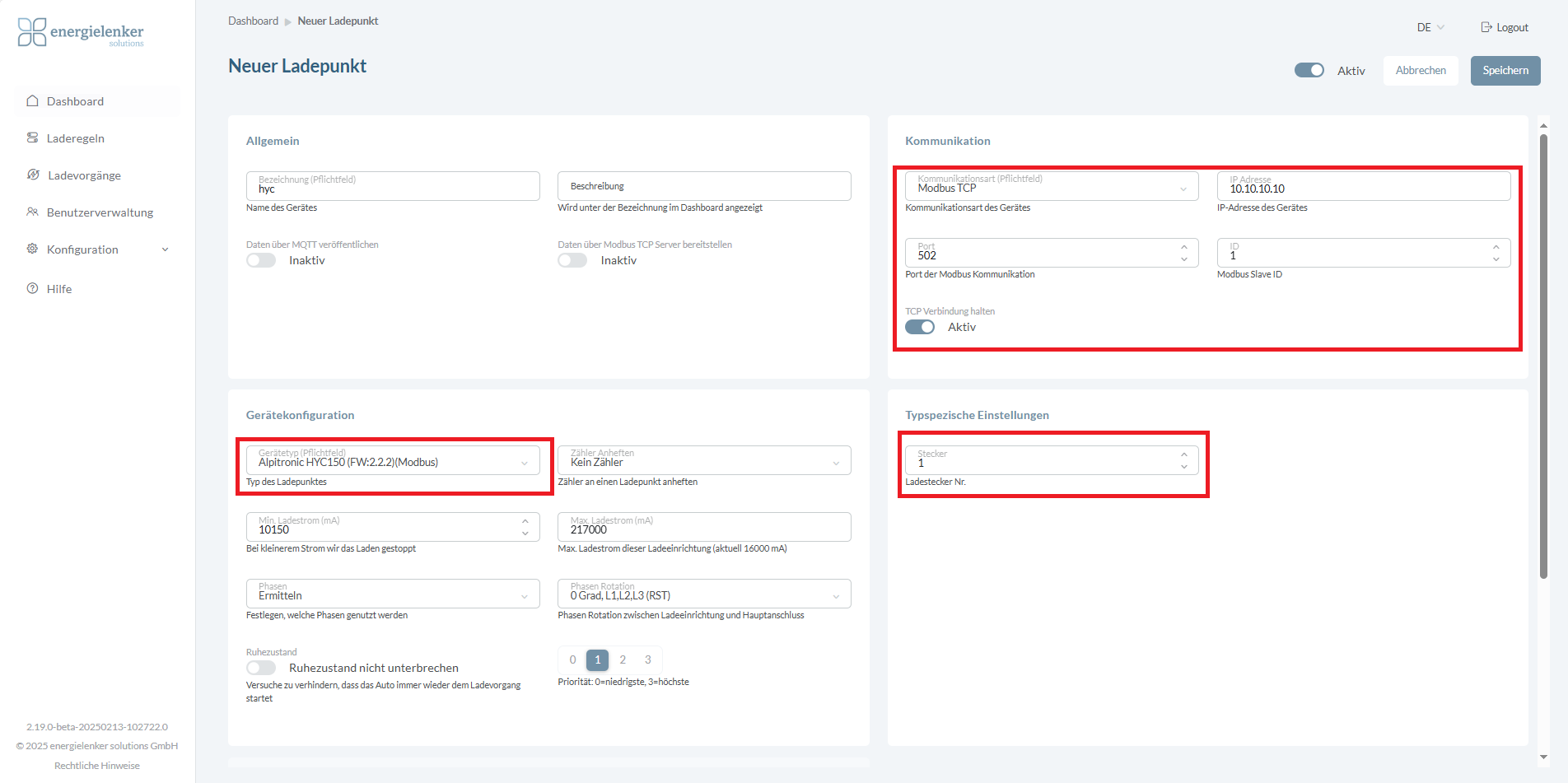

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart Modbus TCP
  2. Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
  3. Gebe als Port 502 ein
  4. Gebe als Modbus Slave ID 1 ein
  5. TCP Verbindung halten sollte auf Aktiv belassen werden.
  6. Da die Ladestation mehrere Ladepunkte hat, muss pro Ladepunkt die Ladestecker-Nr. vergeben werden. Die Nummerierung beginnt bei 0
  7. Ladepunkt 1 der Ladestation (links) entspricht Ladestecker-Nr.0.
  8. Ladepunkt 2 der Ladestation (rechts) entspricht Ladestecker-Nr.1.







​
​

​
3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Lobas: Wähle Alpitronic - Hypercharger 50/150/300  bei Gerätetyp

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.

Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden.
Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max.  Ladestrom  im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
  1. Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
  2. Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J
LMB Version: 1.18.

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ✅ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

Step-by-Step: Konfiguration in der Ladestation

1. Die Maximale Stromgrenze der Ladestation einstellen.
Je nach Leistung des Hyperchargers ist die maximale Gesamtleistung und die Leistung der einzelnen Ladepunkte einzustellen über Max Grid Power & Connectors Power Limit.

2. Phasenrotation bei DC-Ladepunkten hat keinen Effekt.

3. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

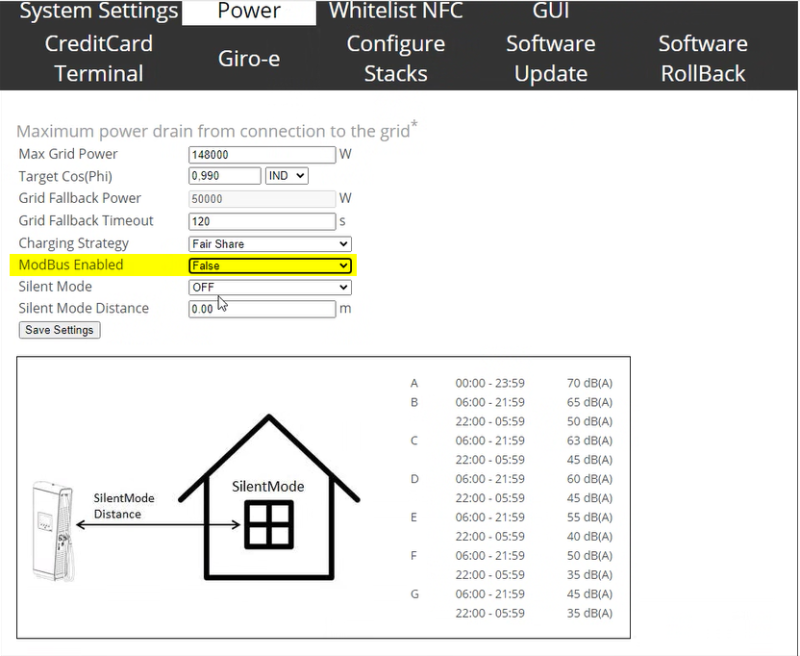

  1. Modbus TCP ausschalten.

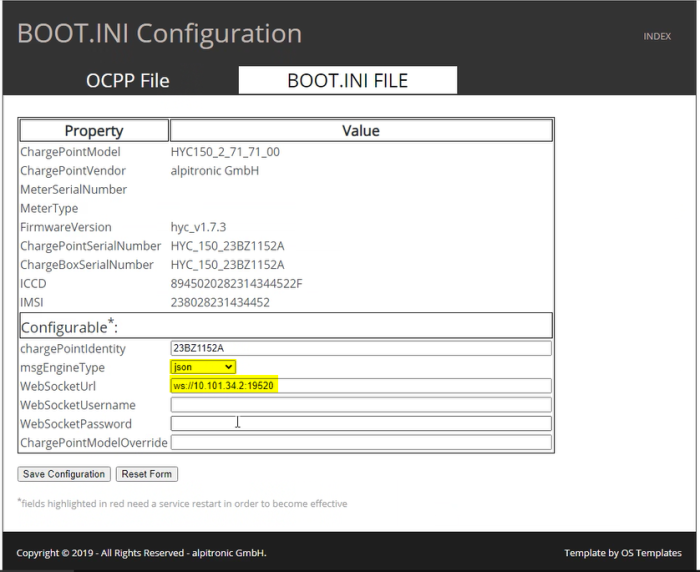

4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen
  1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
  2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.
  3. Im Feld WebSocketUrl muss die IP-Adresse des Lobas im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen:
    1. ws://<Lobas-IP>:19520  ohne "<>"
  4. Wichtig: das ws muss zwingend kleingeschrieben werden, ansonsten geht von der Ladesäule keine Kommunikation zum Backend raus.
  5. Die OCPP ChargeBoxIdentity (ChargeBox-ID) kann nach Belieben angepasst werden, diese muss später im Lobas angegeben werden.
  6. msgEngineType auf json stellen.

5. Konfiguration der OCPP Parameter in der Ladestation

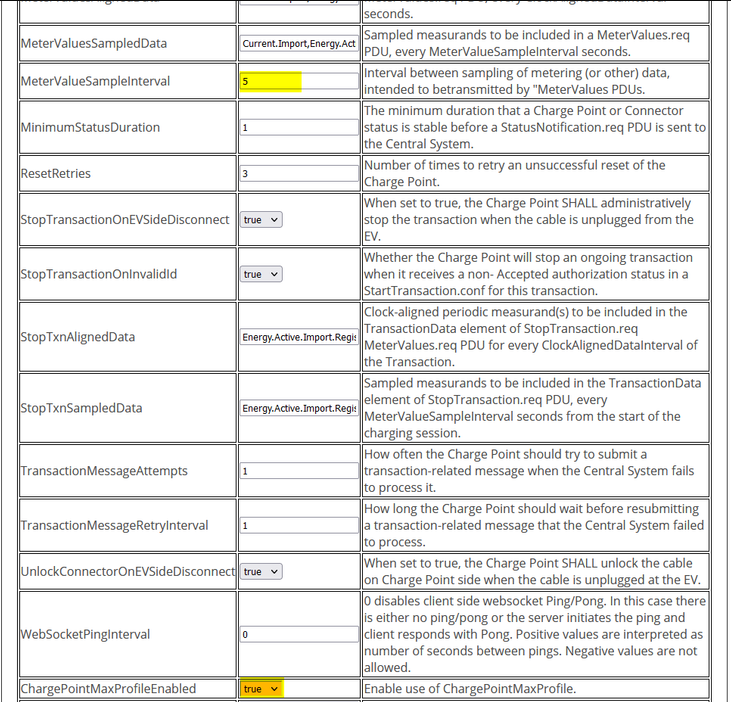

  • MeterSampleIntervall = 5
  • ChargePointMaxProfileEnabled = true

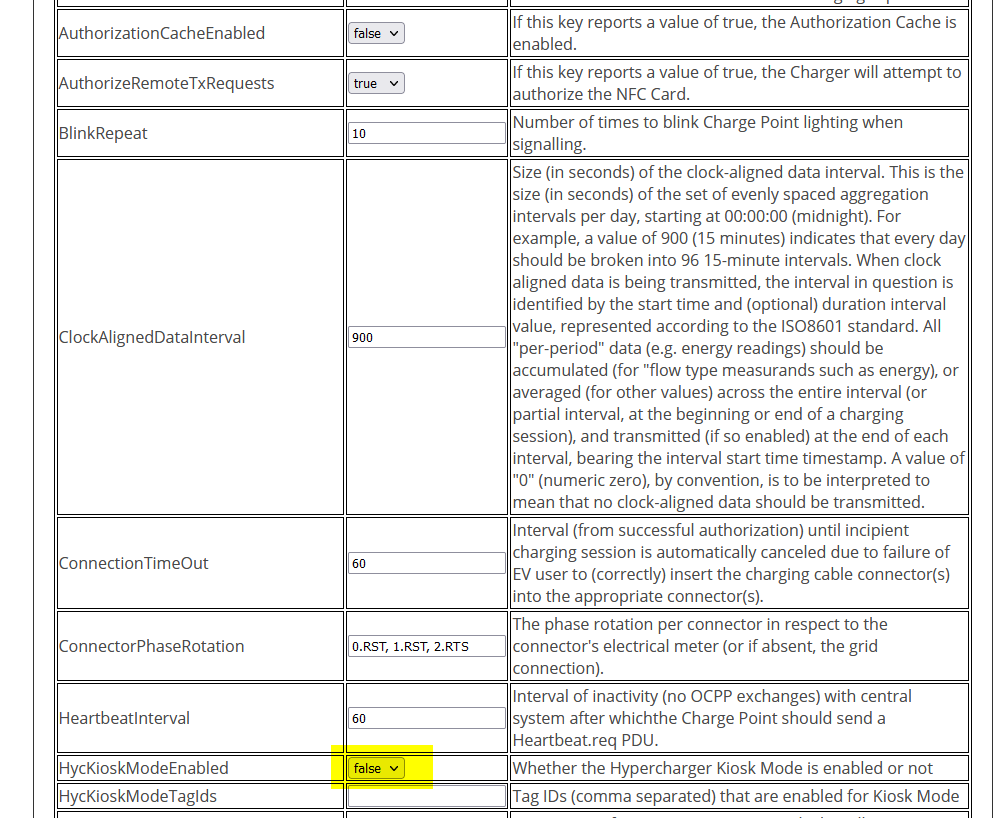

  • KioskMode = false



Step-by-Step: Konfiguration im Lastmanagement

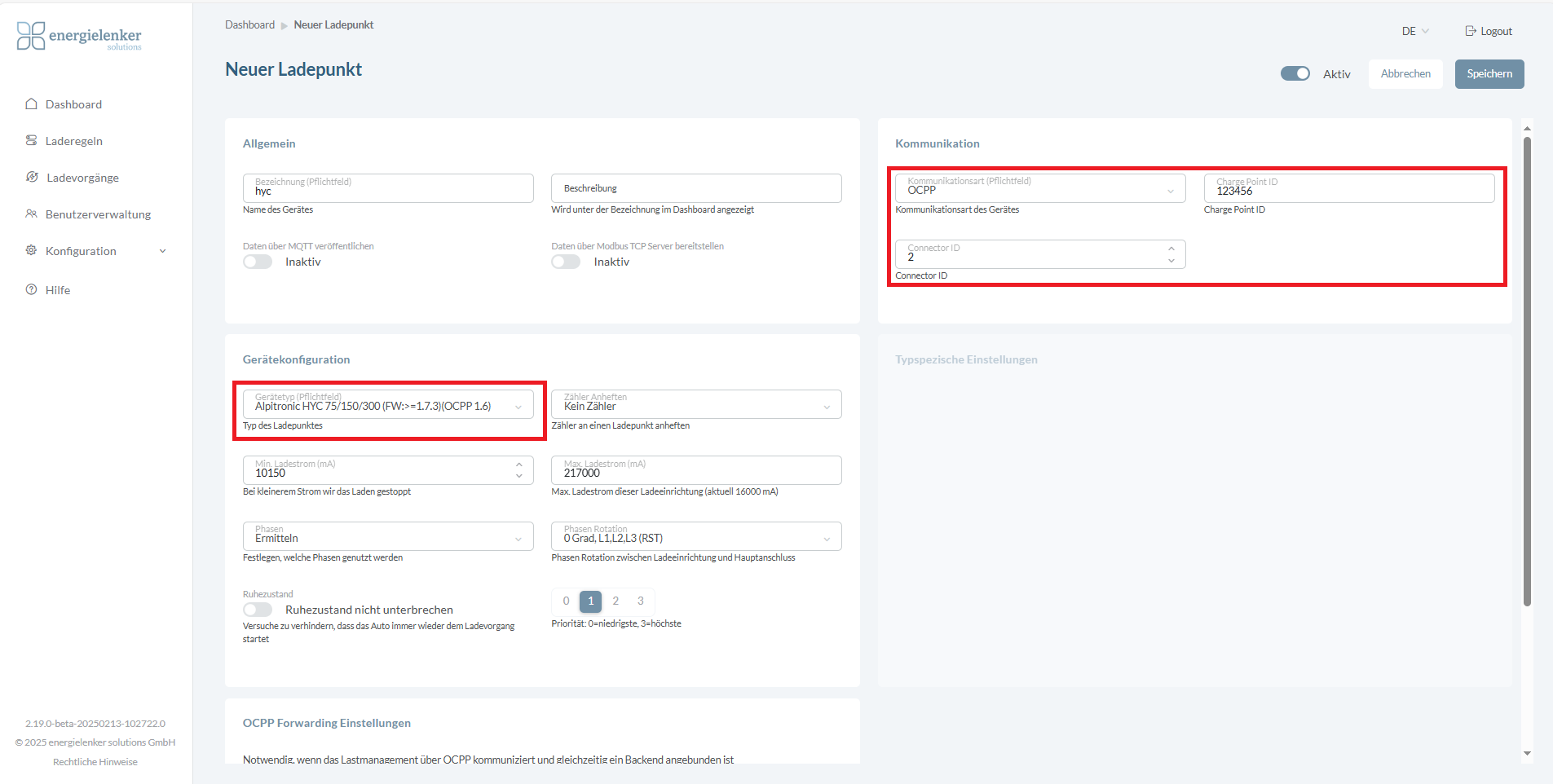

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen

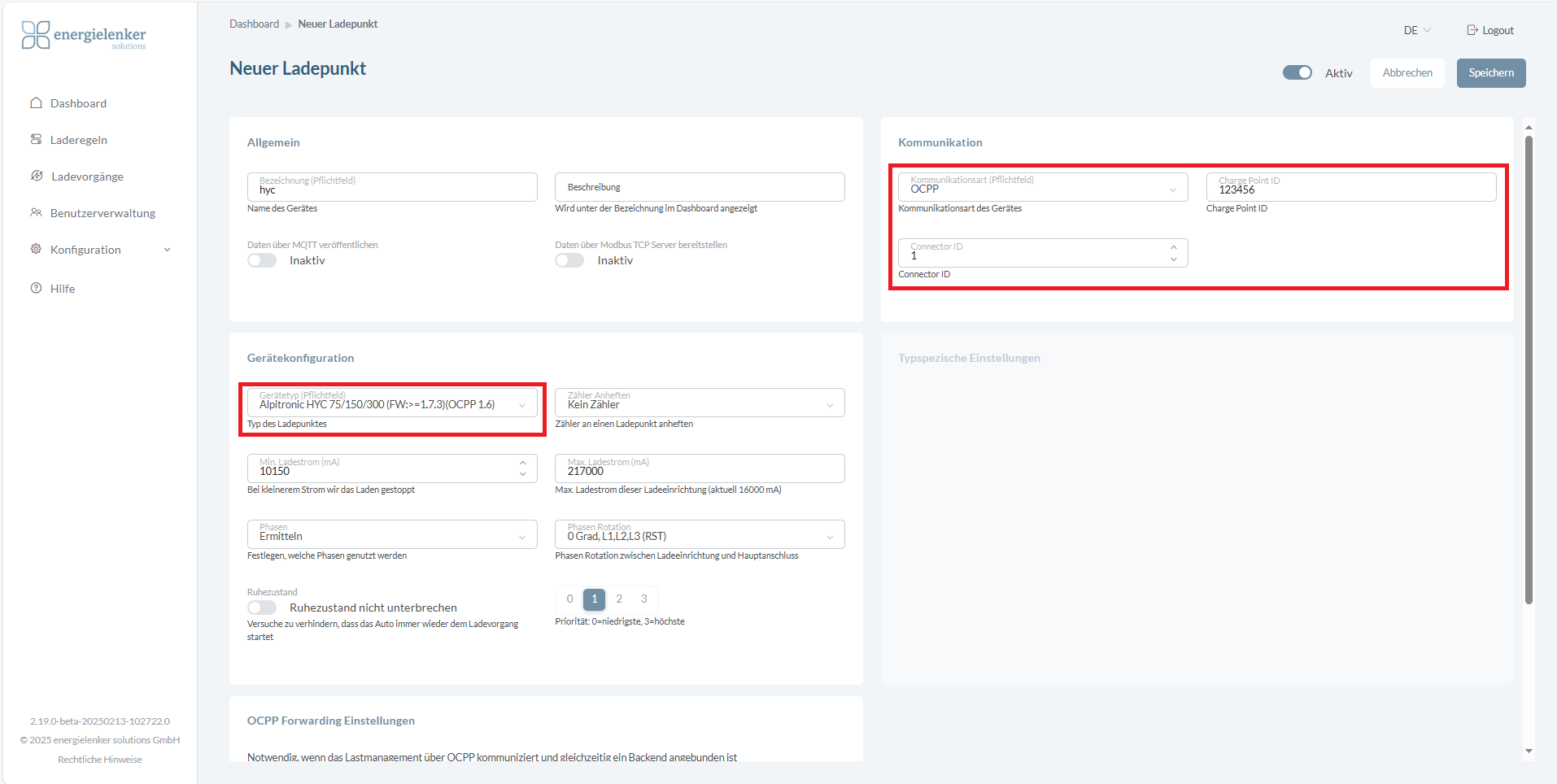

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart OCCP
  2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein
  3. Da die Ladestation über nur einen Ladepunkt verfügt, belasse die Connector ID bei 1
    1. Die Connector ID dient zur Nummerierung der Ladepunkt der Ladestation

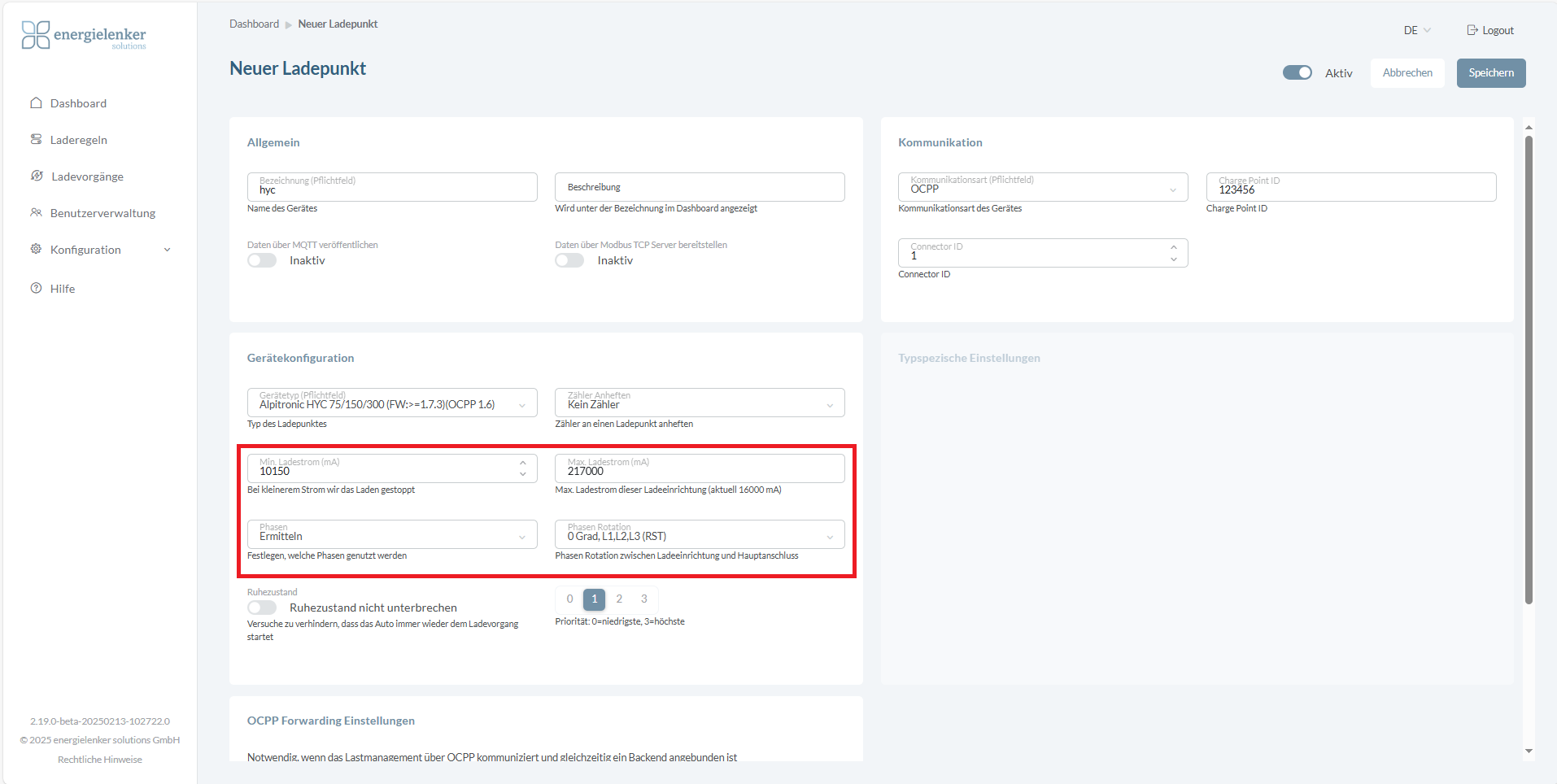

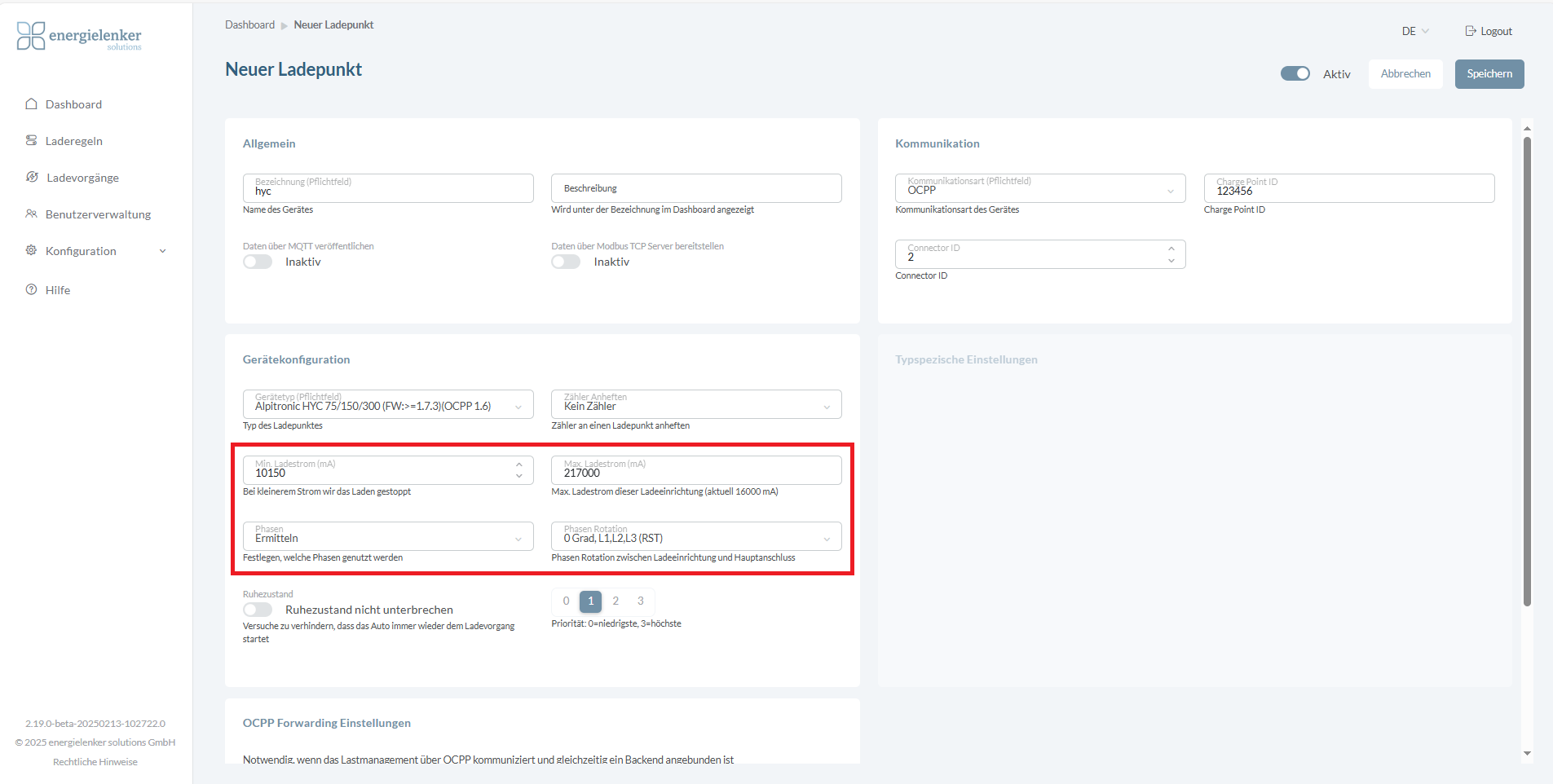

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Lobas: Wähle Alpitronic - Hypercharger 50/150/300 bei Gerätetyp

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.
Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden. Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max.  Ladestrom  im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.

Troubleshooting bei OCPP

Fehlerbild: Keine Verbindung zum Lobas Backend, obwohl die Adresse des Webservers eingetragen worden ist und beide Geräte im selben Netzwerk sind.
  1. Ursache: Die Ladesäule liest die Backend-URL case-sensitive aus.
  2. HW/SW-Version: 1.73
  3. Fehlerbehebung:  Die URL für den OCPP Websocket kleinschreiben.
