Alpitronic - HYC 200

Alpitronic - HYC 200

Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Alpitronic - HYC 200 Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.

1. Allgemeine Voraussetzungen

  1. Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
    1. Benutzername: admin
    2. Passwort: Mac-Adresse
  2. Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
  3. Unterstützte energielenker Systeme: Lobas
  4. Feste IP-Adresse für die Ladestation
  5. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  6. Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

✅ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers

Komponentenanbindung

Anbindung der Ladestation via Modbus TCP

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ❌ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ❌ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzung

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
  2. Die Ladestation muss eine feste IP-Adresse haben.

Konfiguration an der Ladestation

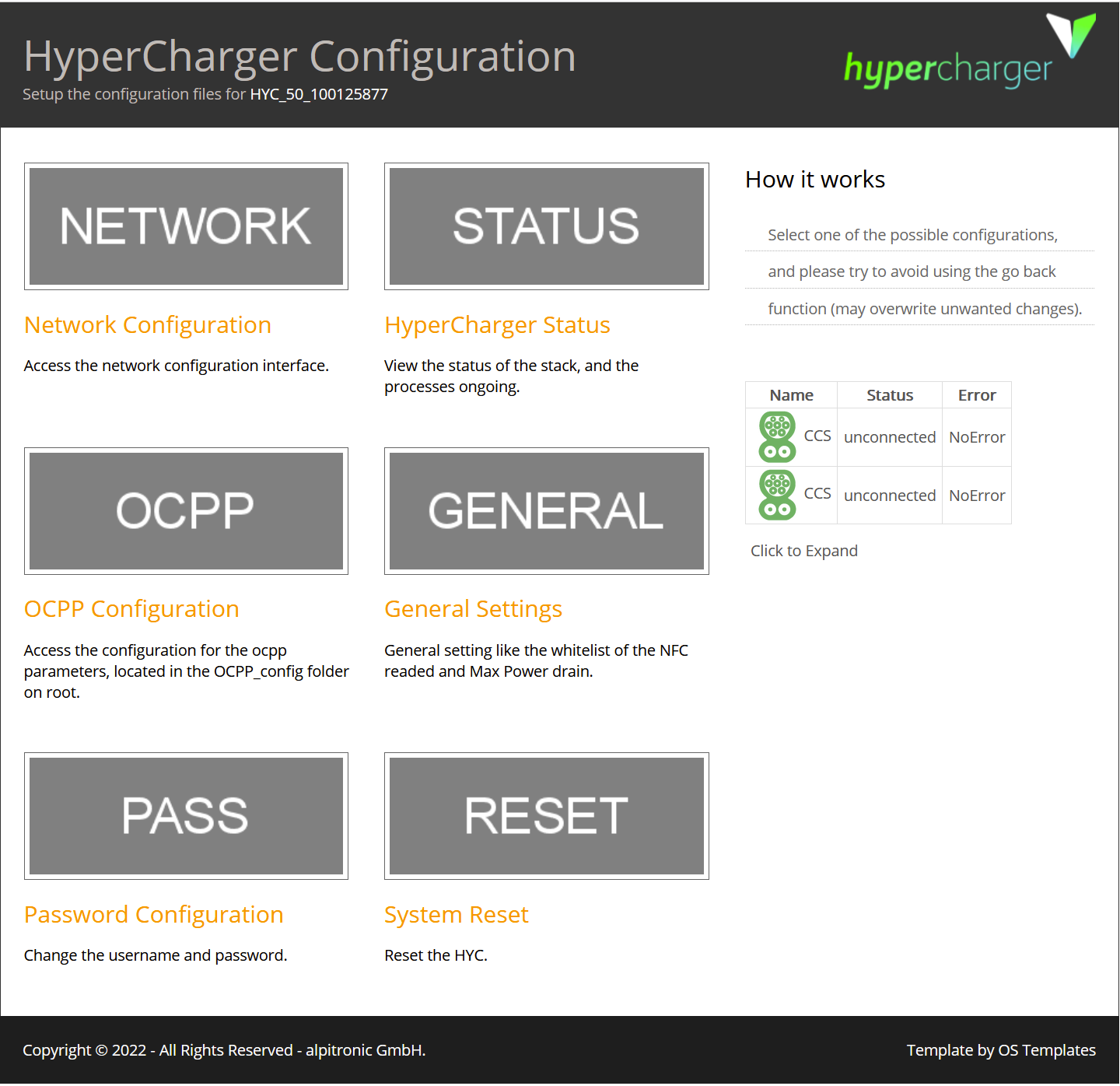

1. Modbus-Server aktivieren
  1. Modbus-Kommunikationsschnittstelle aktivieren und konfigurieren.

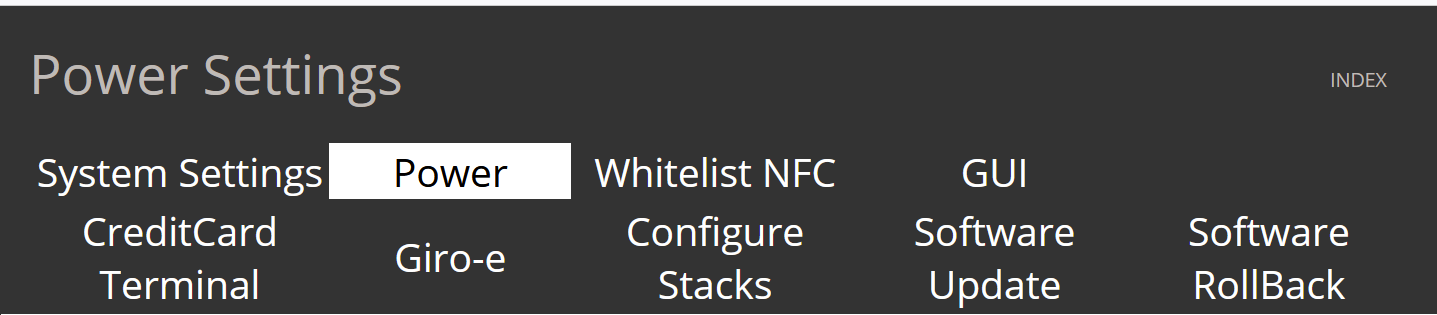

  2. Dafür muss in General Settings der Reiter Power ausgewählt werden.

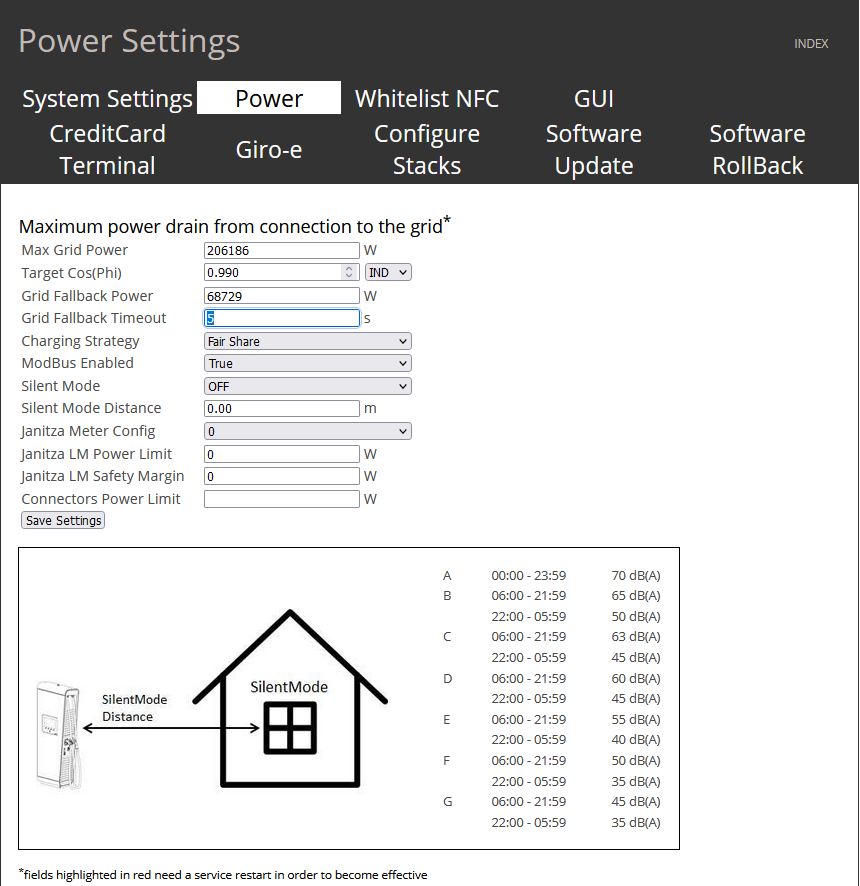

  3. Danach muss ModBus Enabled auf “True” gesetzt werden.
  4. Das Fallback Timeout kann gesetzt werden (min. 5 Sekunden; idealerweise 15 Sekunden).
  5. Zudem kann die Grid Fallback Power nach Kundenwünschen konfiguriert werden.

2. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
  1. Unter OCPP File muss das Lastmanagement via OCPP ausgeschaltet werden.
  2. Dafür muss “ChargePointMaxProfileEnabled” auf false gestellt werden.

Step-by-Step: Konfiguration am energielenker System

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart Modbus TCP
  2. Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
  3. Gebe als Port 502 ein

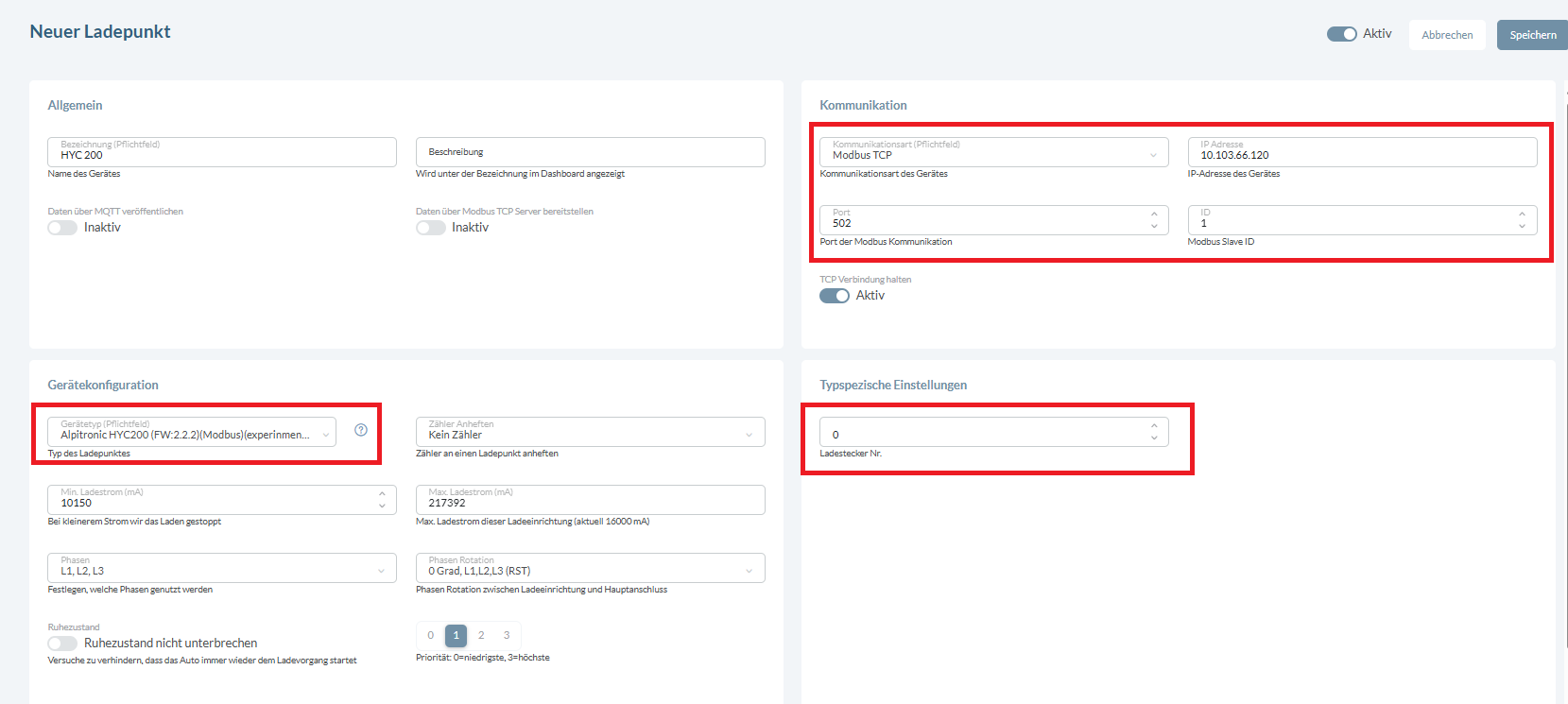

  4. Der Charging Point 1 der Ladestation hat die Ladestecker Nummer 0

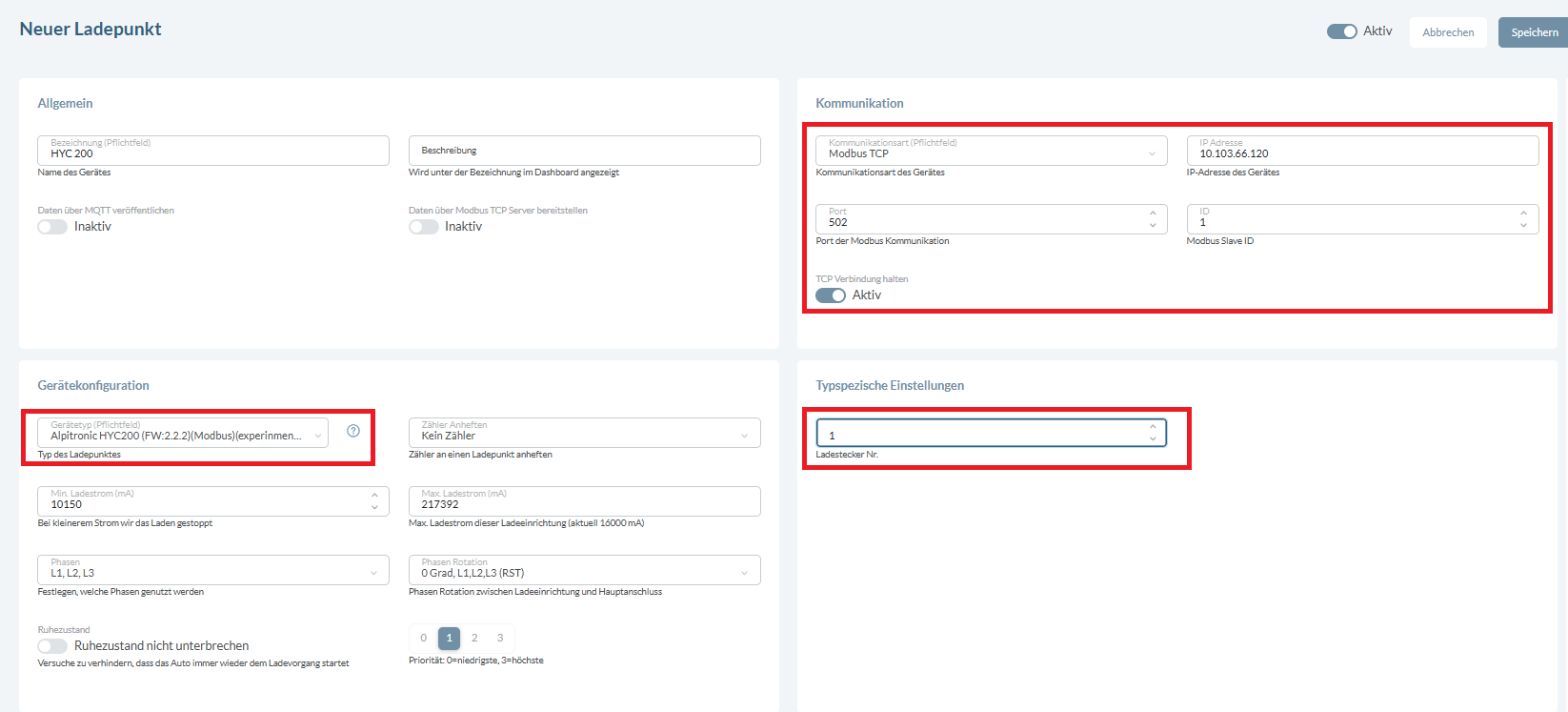

  5. Der Charging Point 2 der Ladestation hat die Ladestecker Nummer 1.
  6. Gebe als Modbus Slave ID 1 ein
  7. TCP Verbindung halten sollte auf Aktiv belassen werden.

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Lobas: Wähle Alpitronic - HYC 200 bei Gerätetyp

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.

Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden.
Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max.  Ladestrom  im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
  1. Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
  2. Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ❌ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ❌ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
  2. Das Lastmanagement muss eine feste IP-Adresse haben.

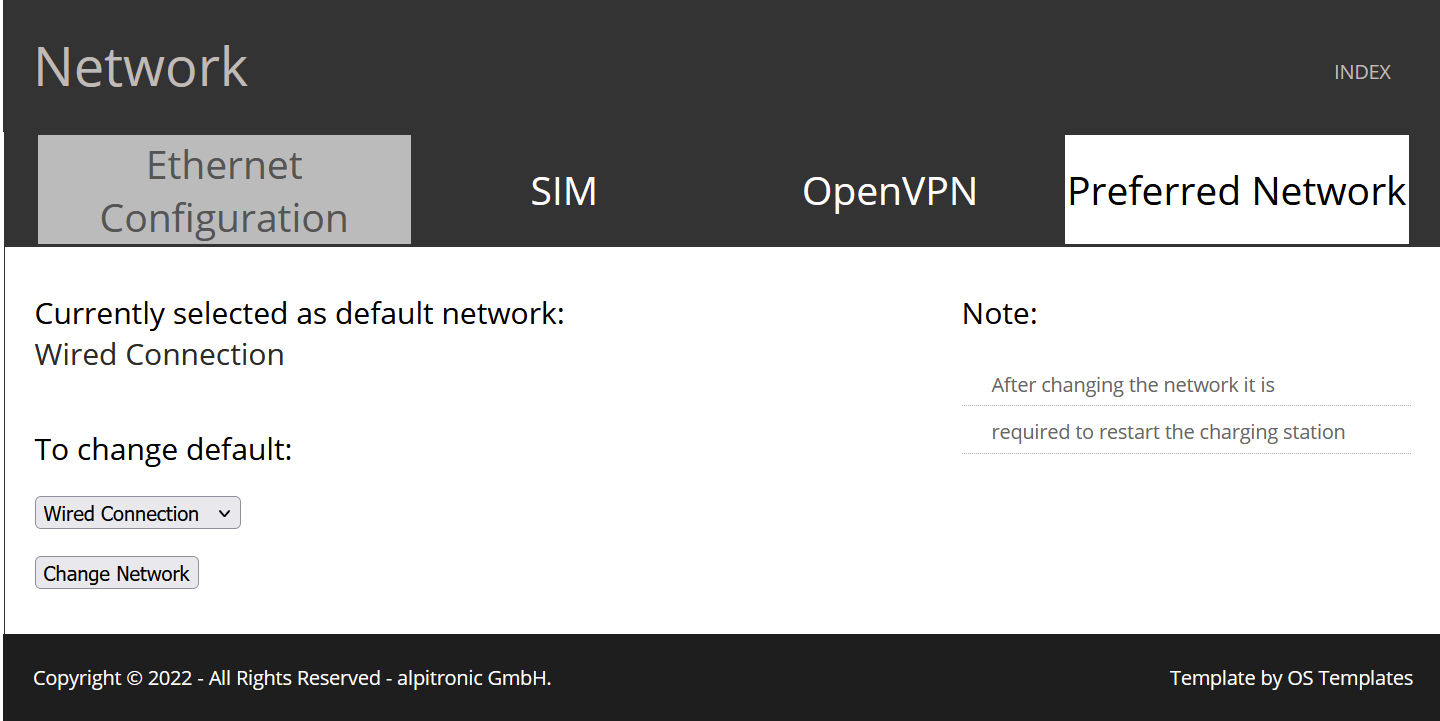

  3. Die bevorzugte Verbindung muss zwingend auf kabelgebunden eingestellt werden.

Konfiguration in der Ladestation


1. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

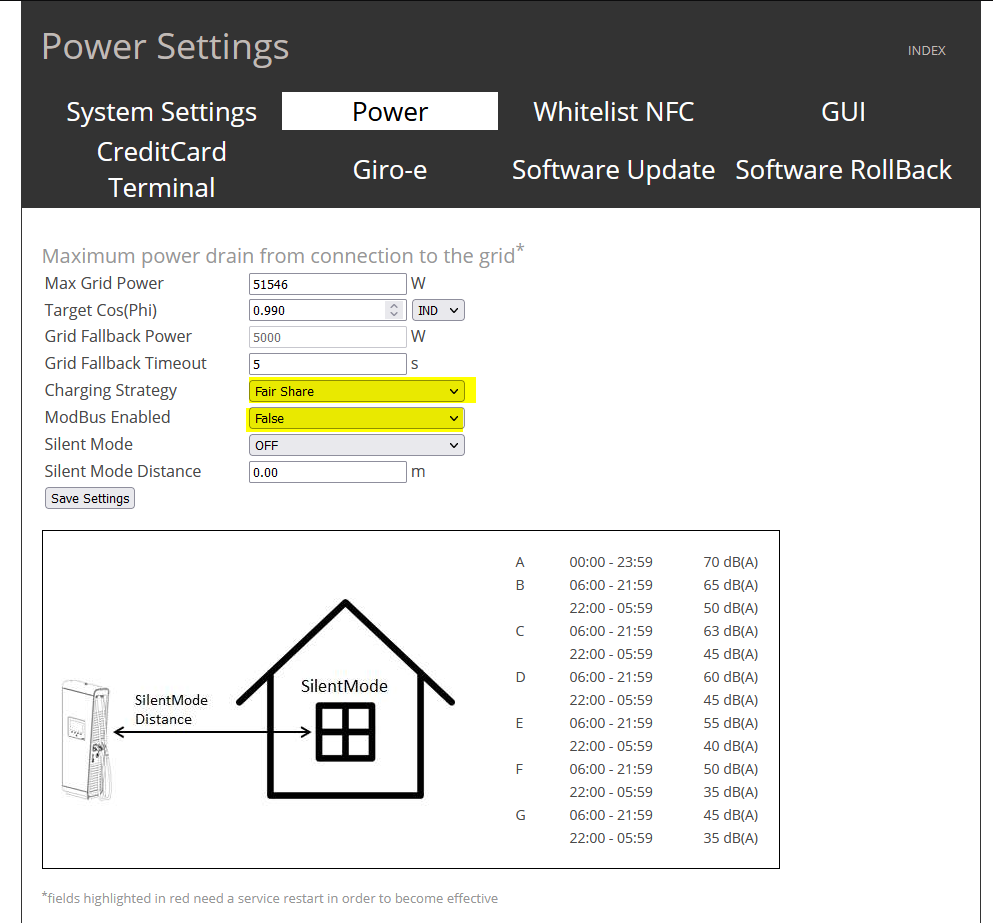

  1. Der Modbus Server muss unter “General Settings” unter dem Reiter “Power” deaktiviert werden.

4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen
  1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
  2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.

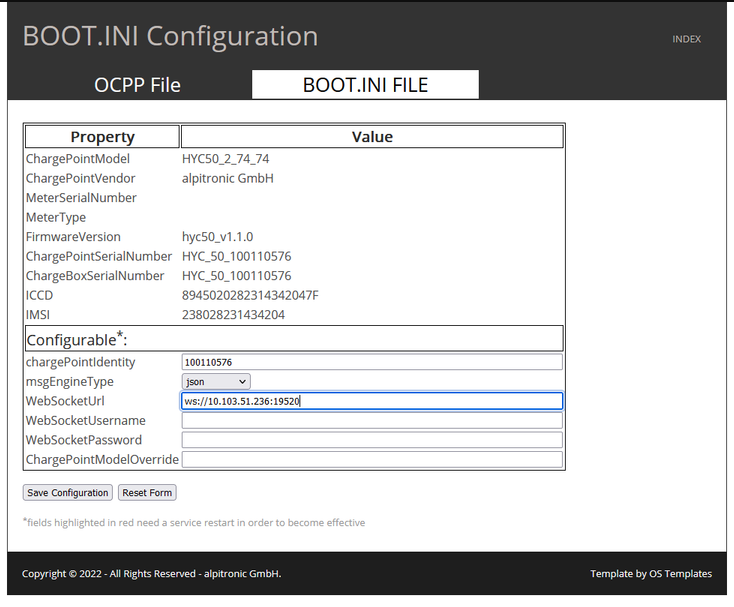

  3. Im Feld URL des Backends muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520
  4. Die OCPP ChargeBoxIdentity (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden.
  5. TLS und HTPP Basic Authentification sollten deaktiviert werden.

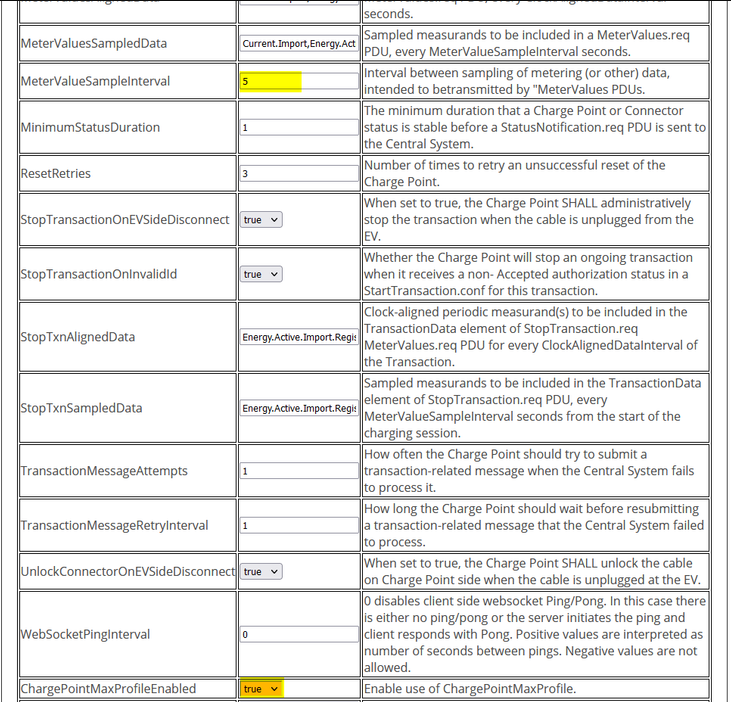

  6. Das MeterSampleIInterval soll auf 5 Sekunden gestellt und die MaxChargingProfile aktiviert werden.

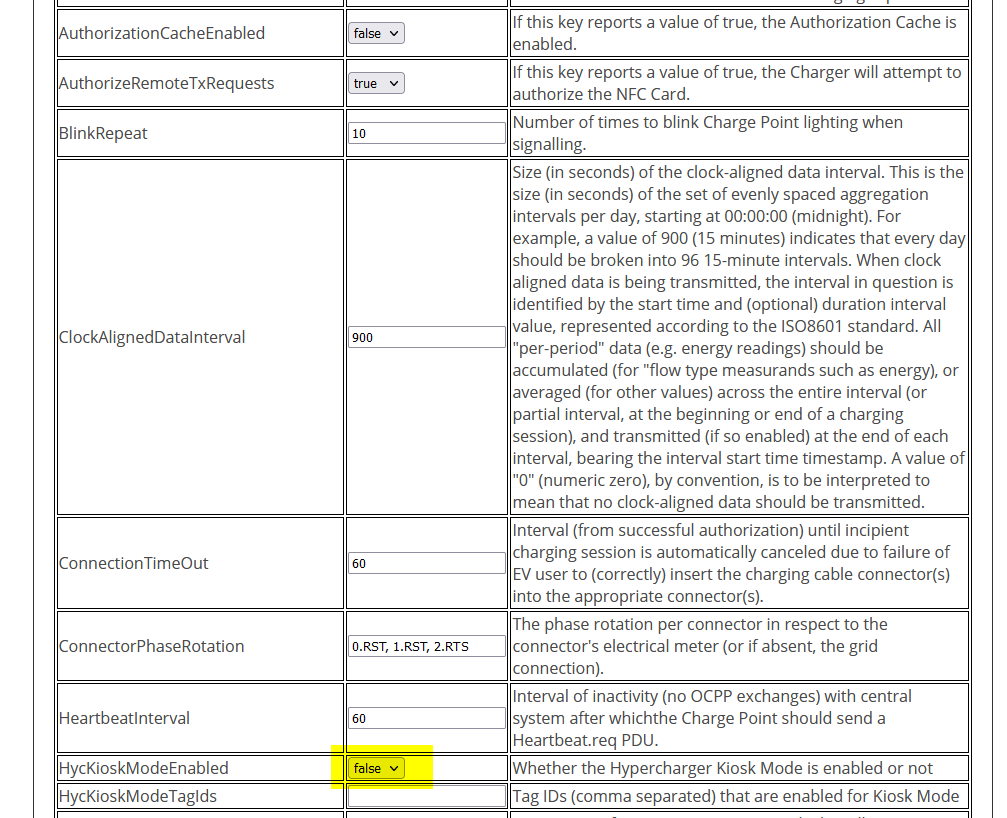

  7. Der KioskMode (FreeCharging) muss deaktiviert werden, ansonsten sendet die Ladestation nicht die für ein Lastmanagement benötigten Daten via OCPP.

Step-by-Step: Konfiguration im Lastmanagement

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart OCCP
  2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein

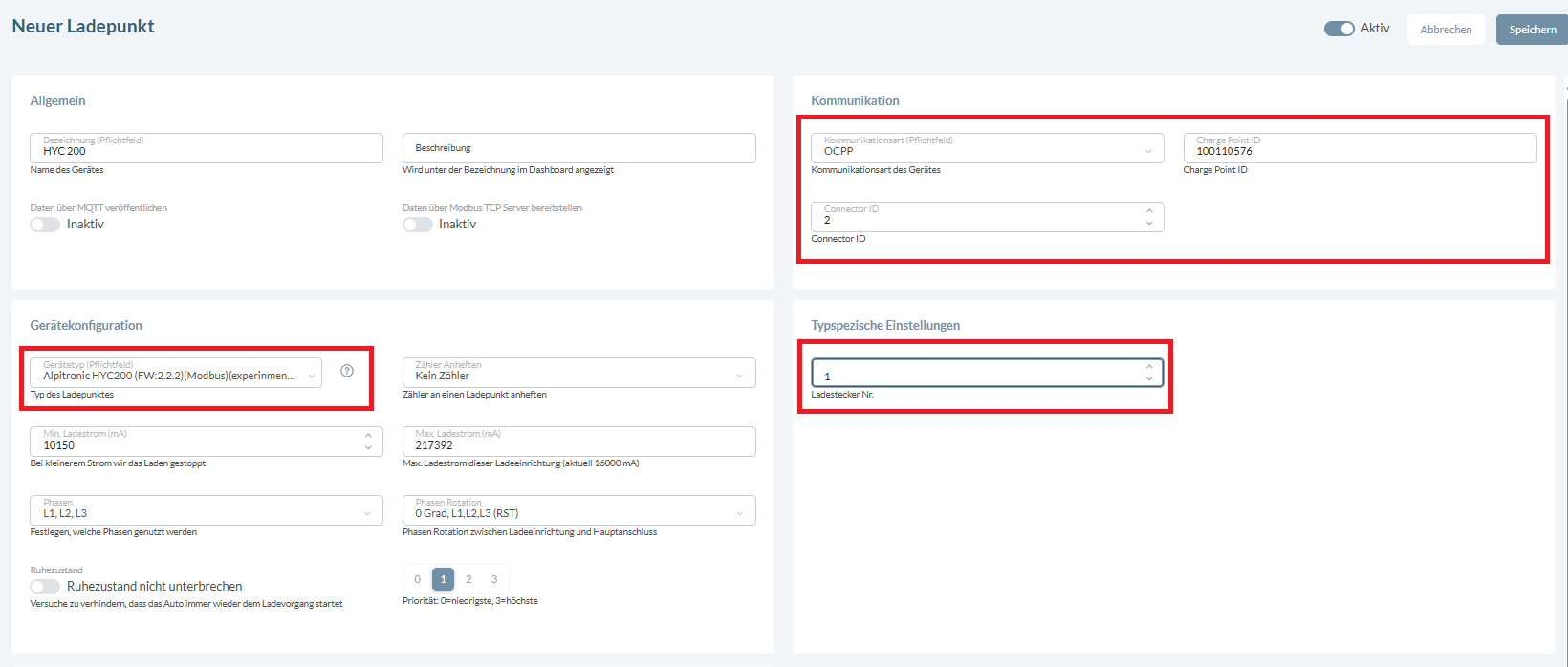

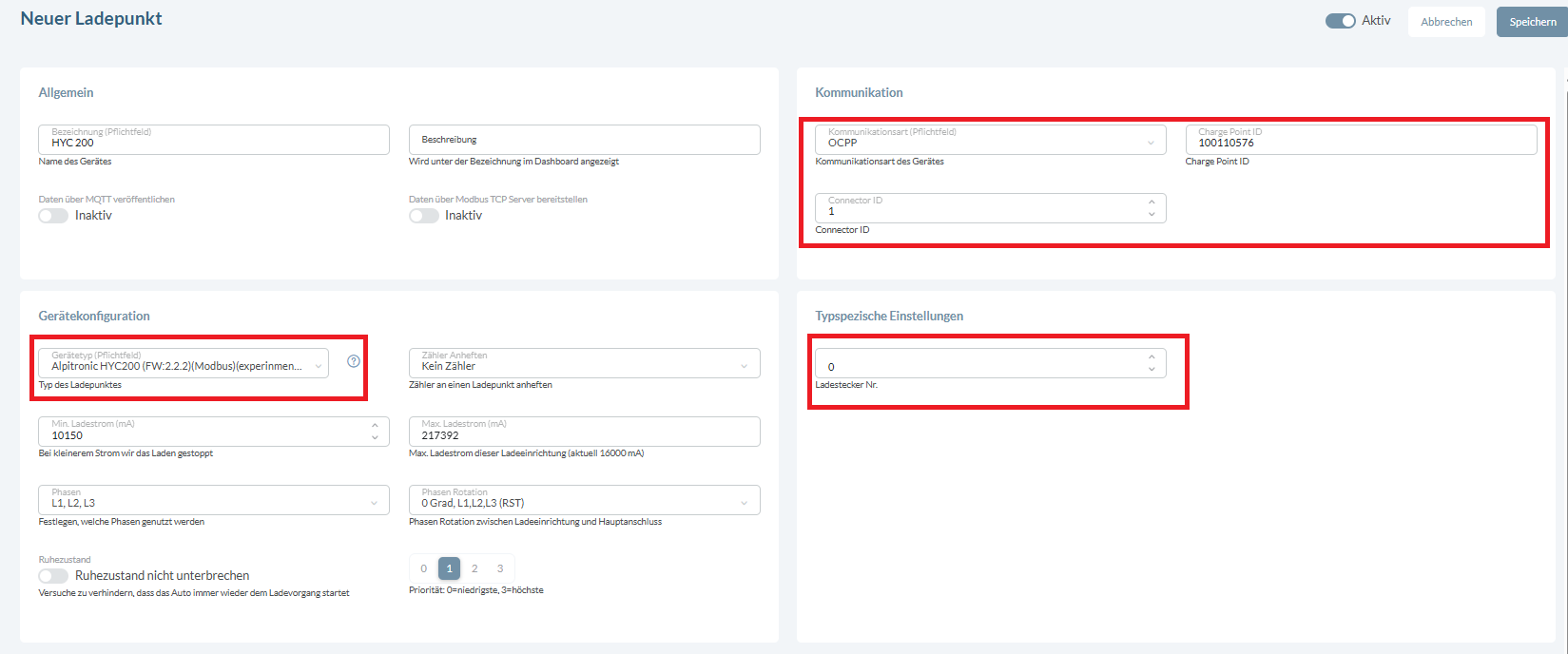

  3. Die Connector ID wird zur Nummerierung der Ladepunkte der Ladestation verwendet. Da die Ladestation über zwei Ladepunkte verfügt, bekommt der erste Ladepunkt die Connector ID 1 und der zweite Ladepunkt die Connector ID 2.

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Lobas: Wähle Alpitronic - HYC 200 bei Gerätetyp

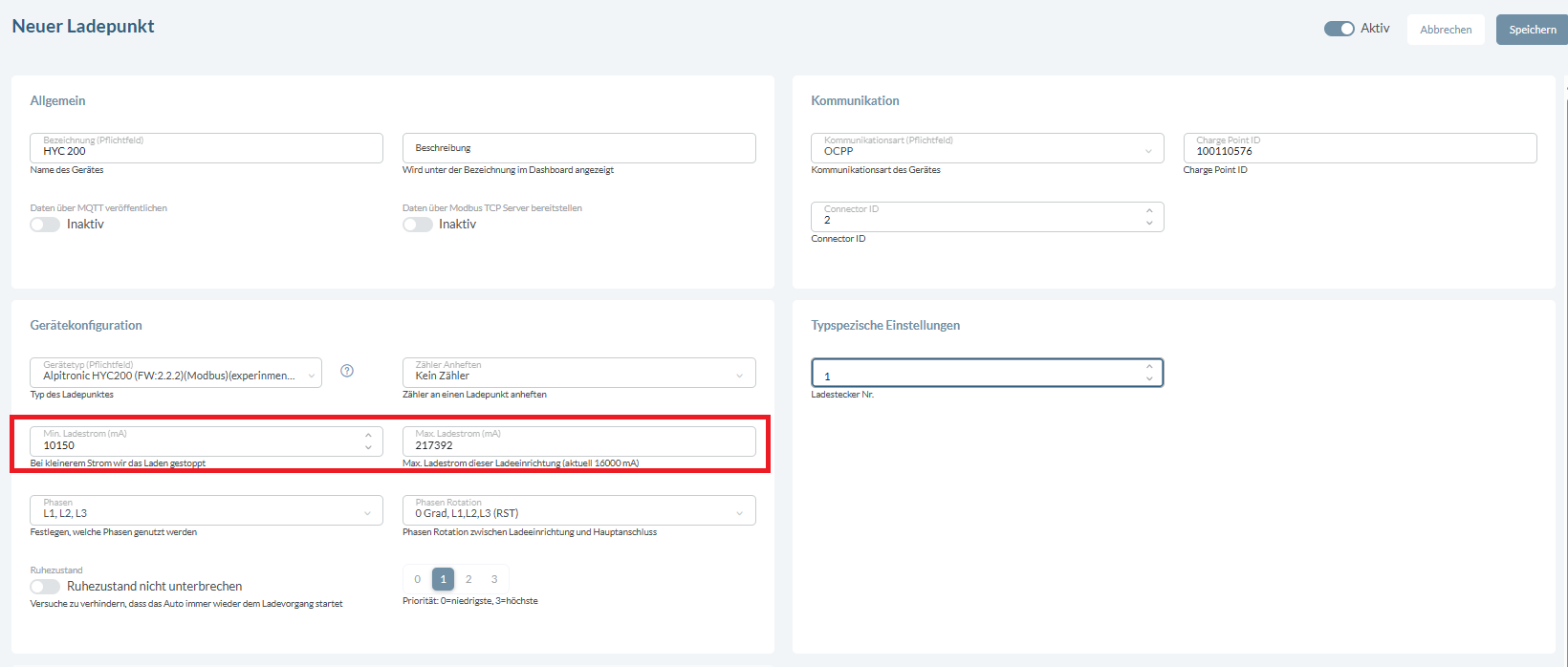

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.
Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden. Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max.  Ladestrom  im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.

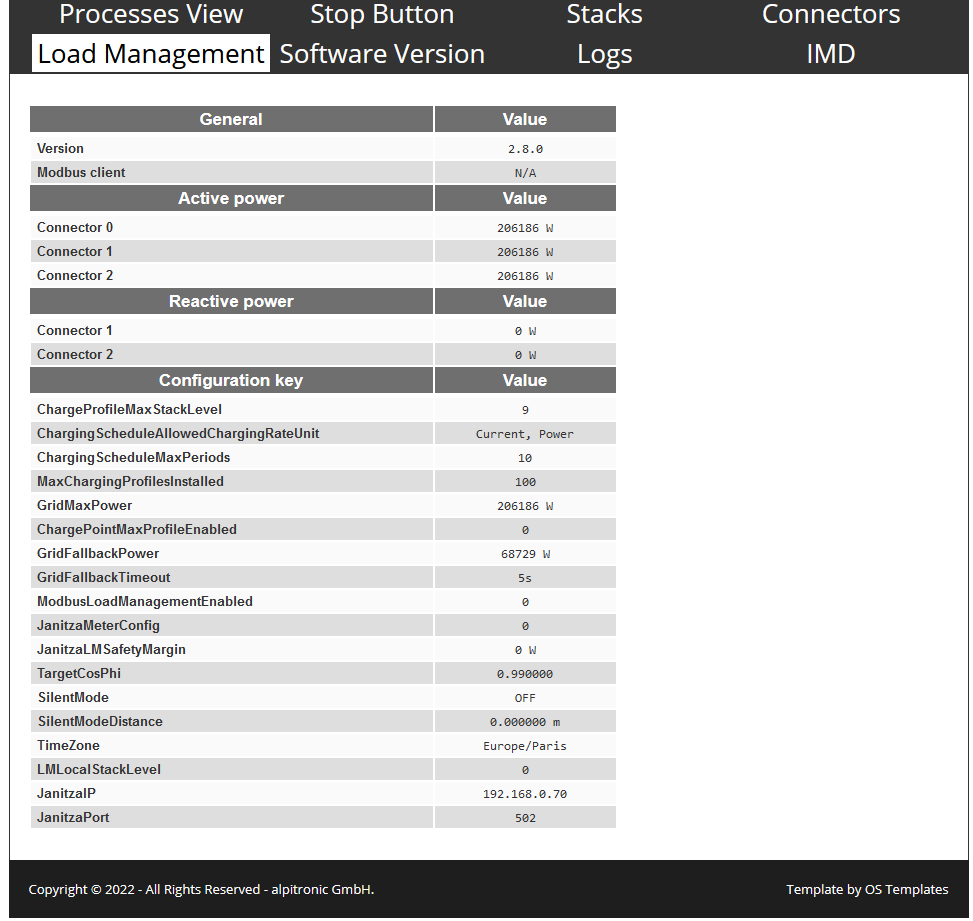

Troubleshooting bei OCPP

Fehlerbild: Die Ladestation reagiert nicht auf Vorgaben des Lastmanagements.
  1. Ursache: KioskMode ist eingeschaltet
  2. Fehlerbehebung: Kioskmodus ausschalten

Fehlerbild: Es wird kein Strom freigegeben (über OCPP)
  1. Ursache: Modbus Server ist eingeschaltet
  2. Fehlerbehebung: Den Modbus Server ausschalten

Anmerkungen

Info
Einstellmöglichkeiten der App und des Web-UIs unterscheiden sich an mancher Stelle. Einige Parameter kann man nur in der App, andere nur im Web-UI einstellen.
HW-Version der Ladestation:  V2.2.1
SW-VErsion der Ladestation: Der Modbus funktioniert ab Version 2.2.1 einheitlich für alle HYC. Deswegen vor Projektstart auf Version 2.2.1 updaten.
