Benötigte Voraussetzung

1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
2. Die Ladestation muss eine feste IP-Adresse haben.


Konfiguration an der Ladestation

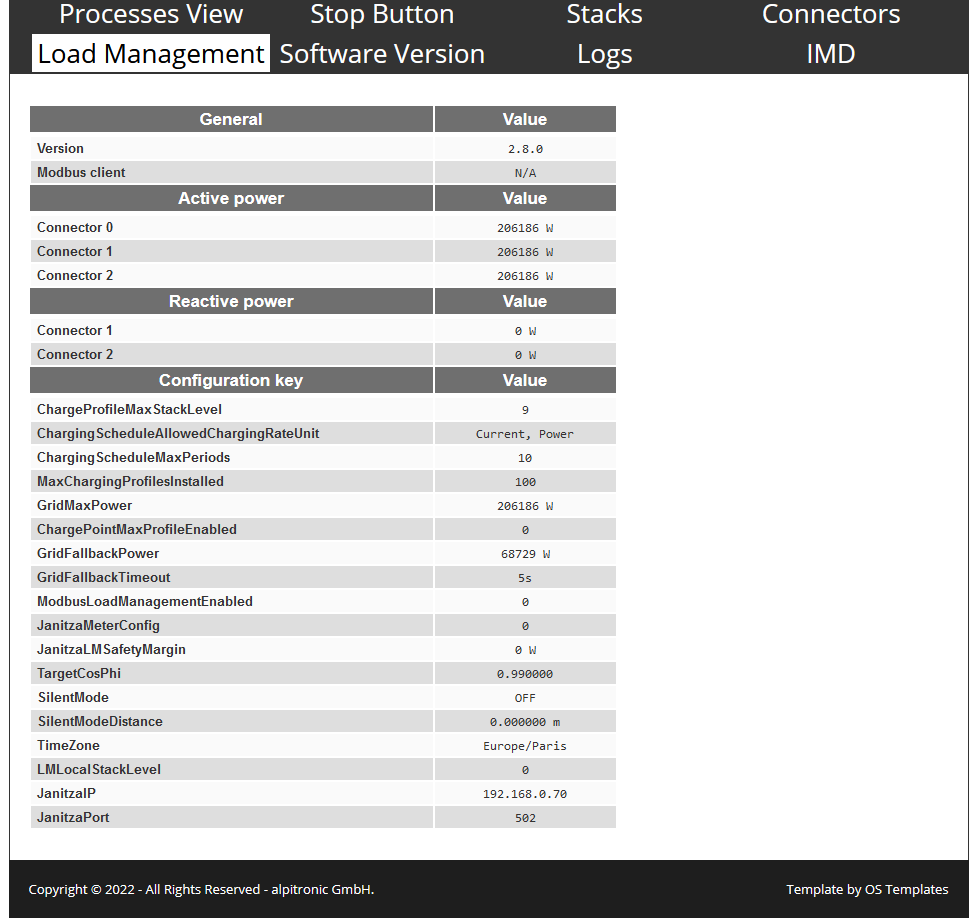

1. Unter OCPP File muss das Lastmanagement via OCPP ausgeschaltet werden.

2. Dafür muss “ChargePointMaxProfileEnabled” auf false gestellt werden.


1. Lobas: Neuen Ladepunkt anlegen

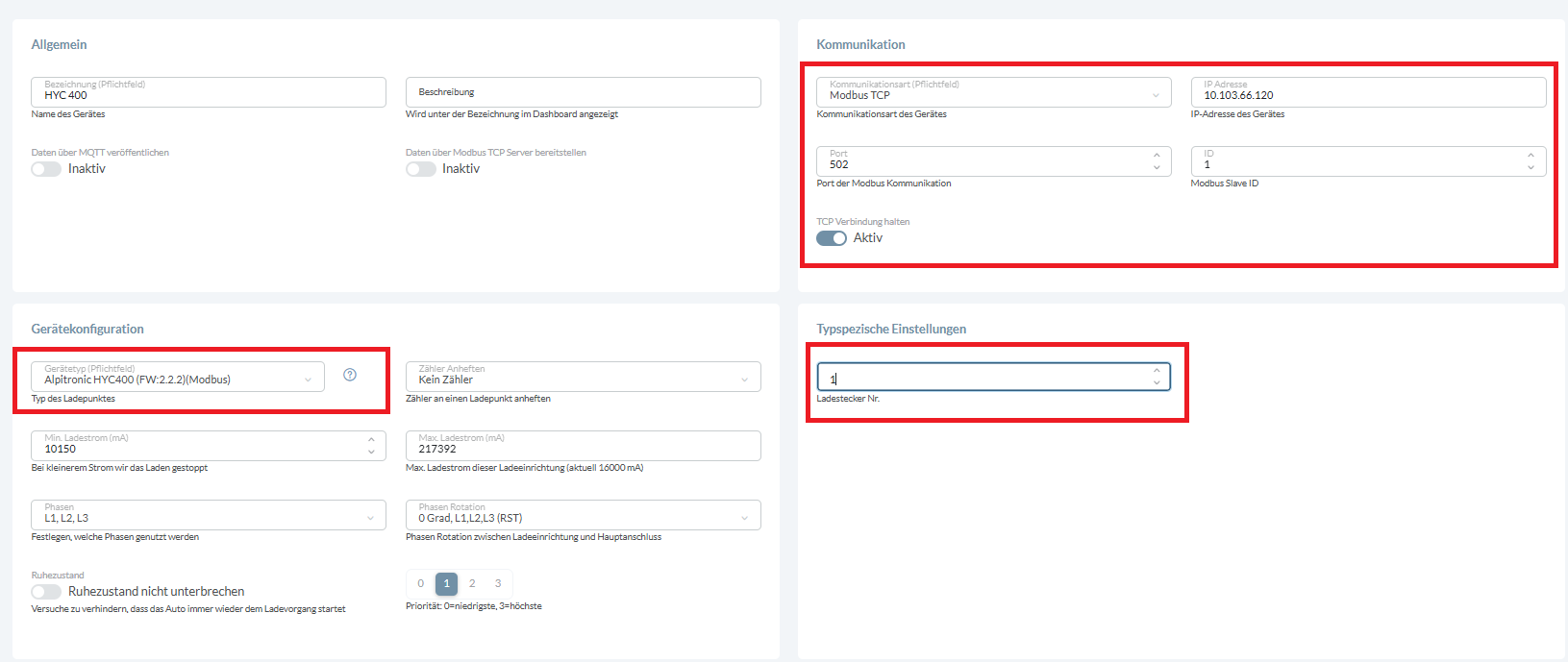

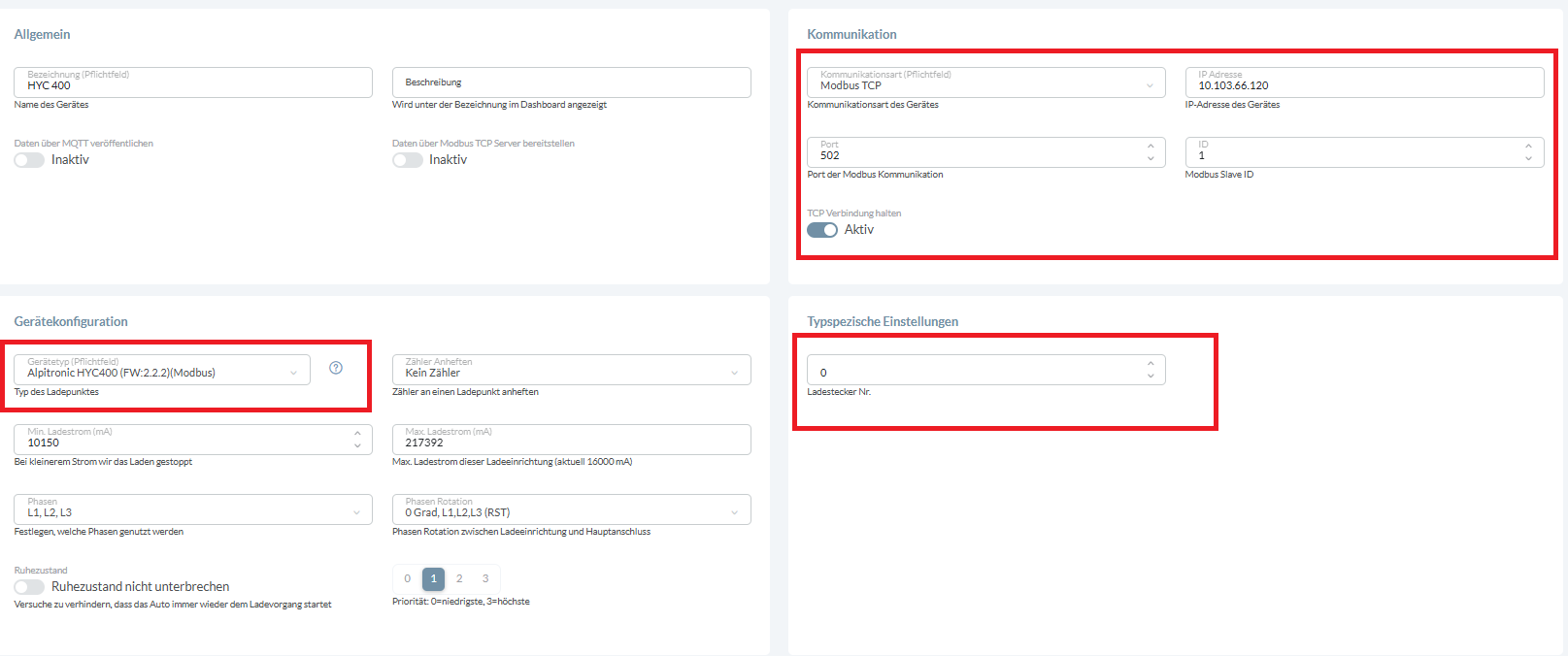

1. Wähle als Kommunikationsart Modbus TCP

2. Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein

3. Gebe als Port 502 ein

4. Der Charging Point 1 der Ladestation hat die Ladestecker Nummer 0.
5. Der Charging Point 2 der Ladestation hat die Ladestecker Nummer 1.
6. Gebe als Modbus Slave ID 1 ein

7. TCP Verbindung halten sollte auf Aktiv belassen werden.


1. Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
2. Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.


---

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.

1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
4. ✅ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

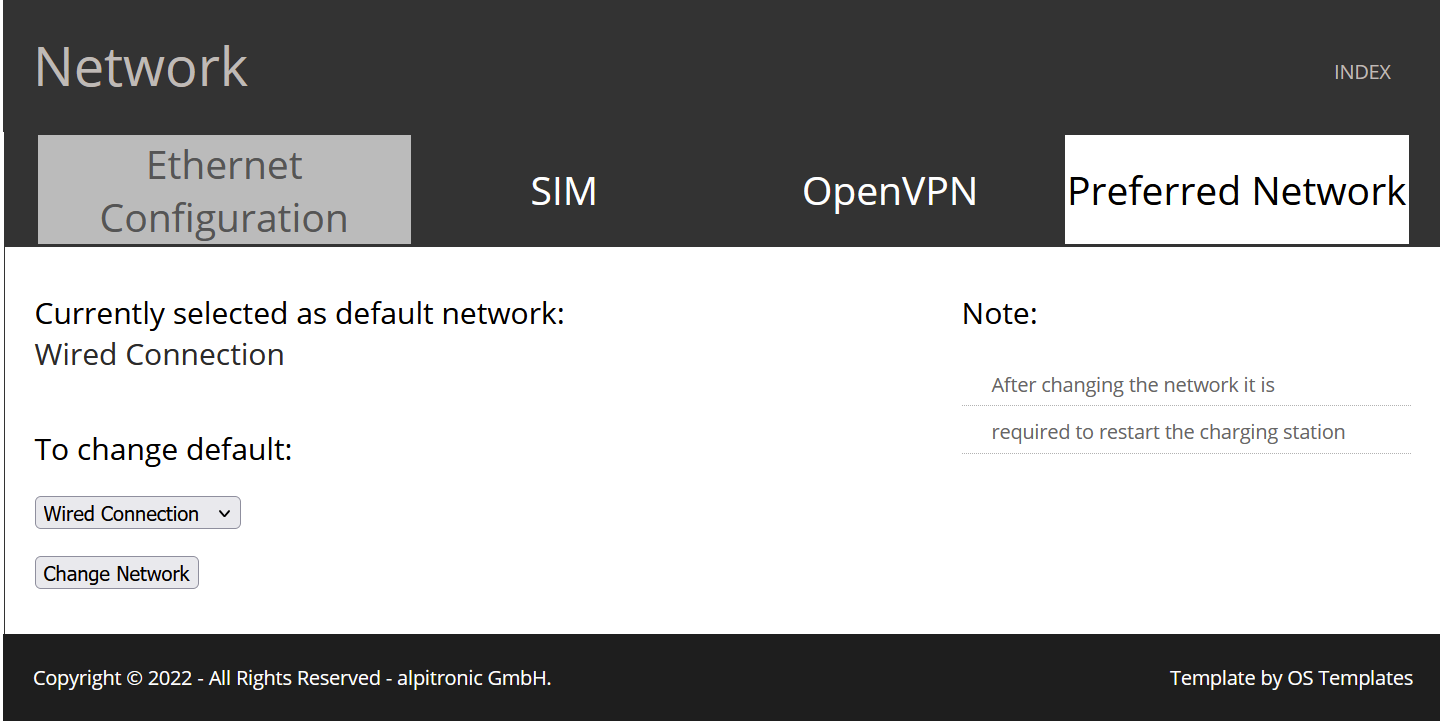

2. Die bevorzugte Verbindung muss zwingend auf kabelgebunden eingestellt werden.


Konfiguration in der Ladestation

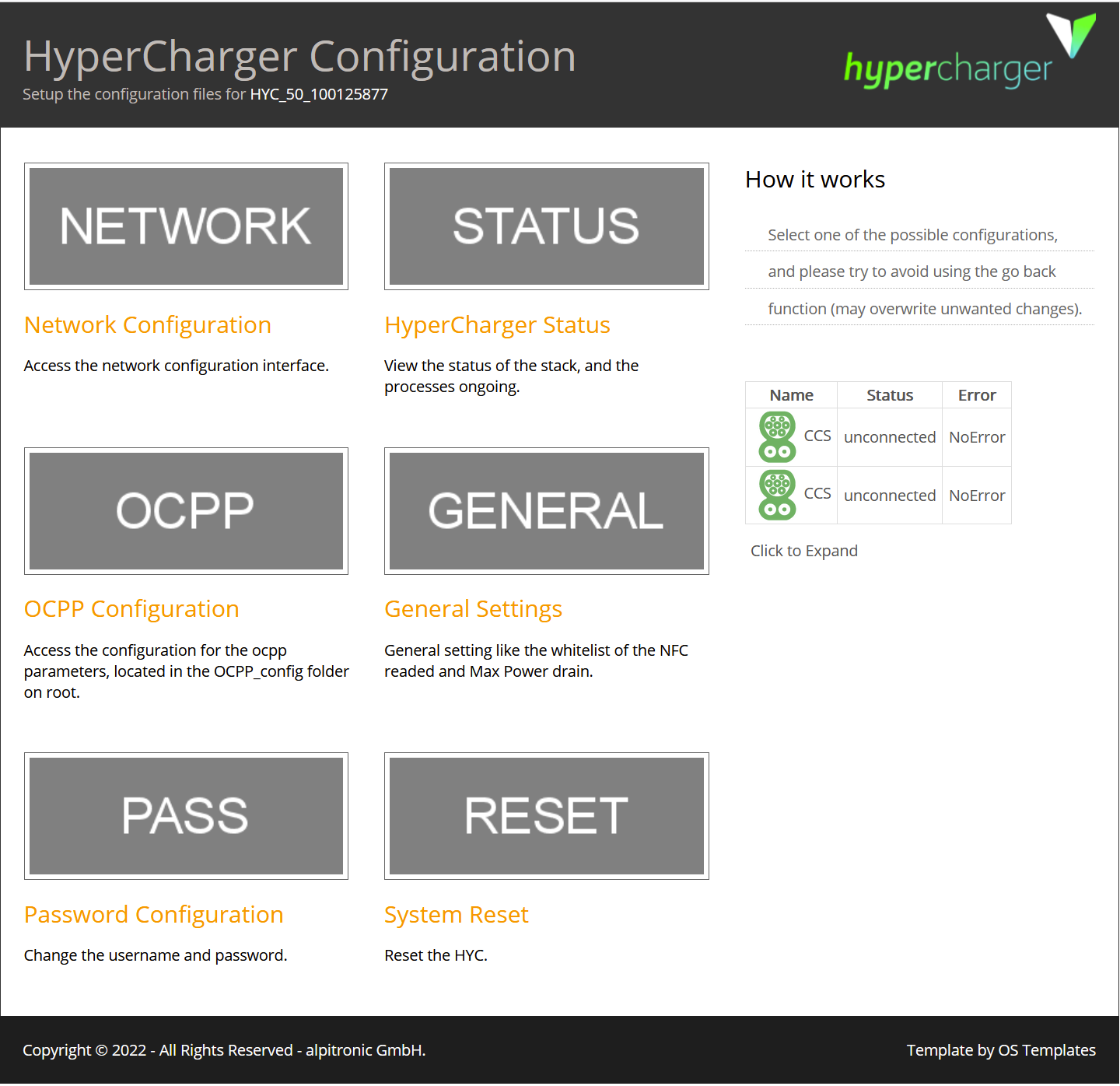

1. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren

Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

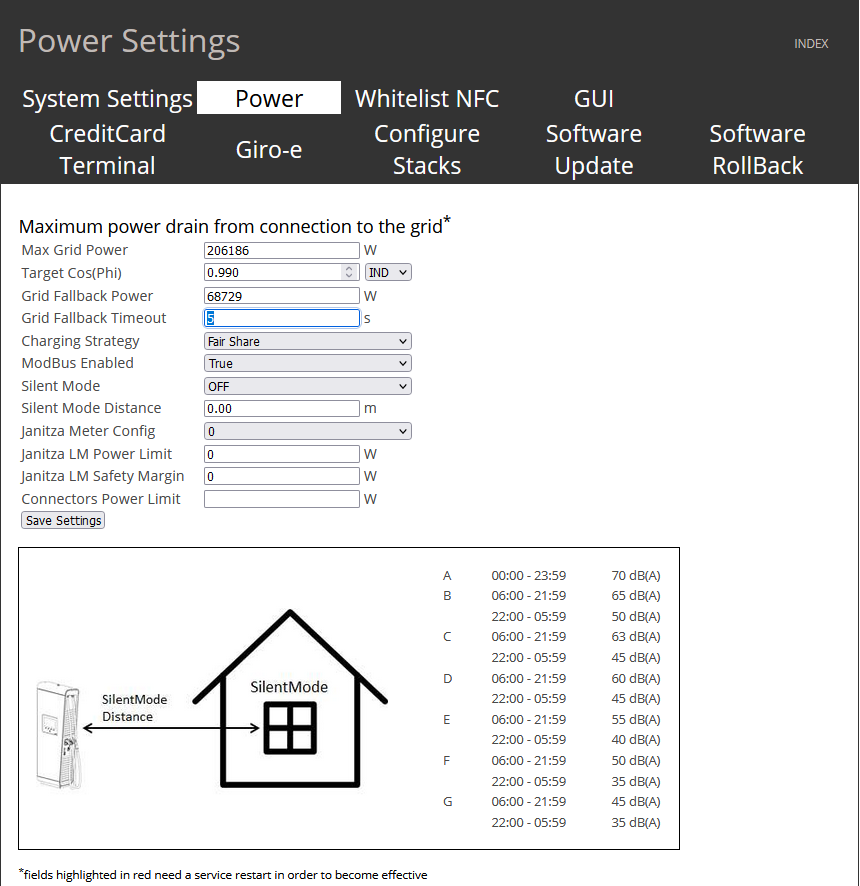

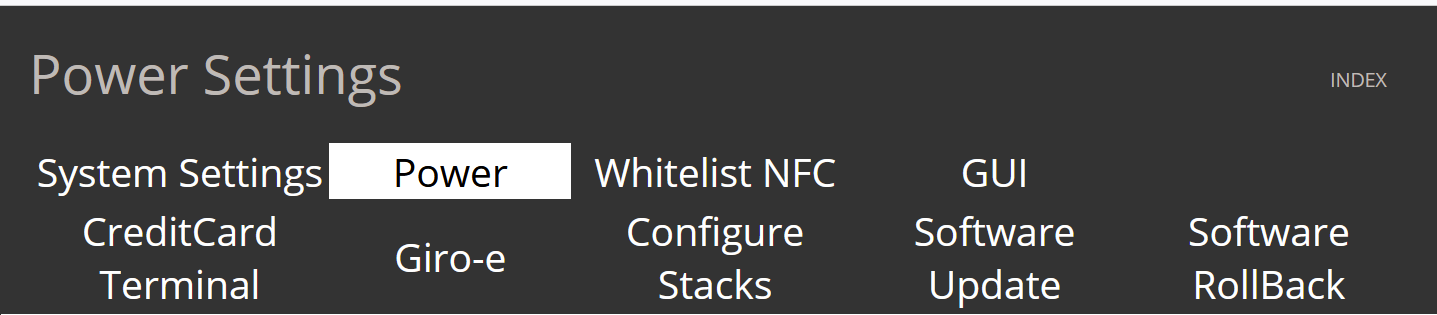

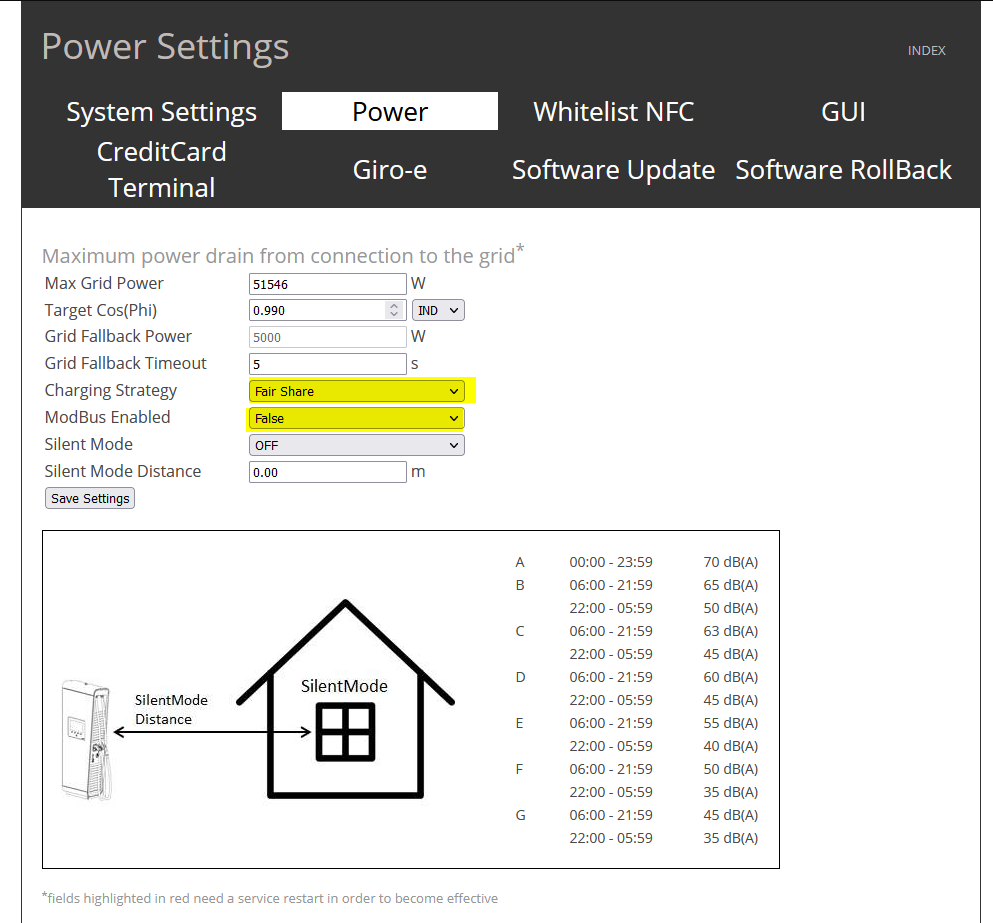

1. Der Modbus Server muss unter “General Settings” unter dem Reiter “Power” deaktiviert werden.


2. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen

1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.

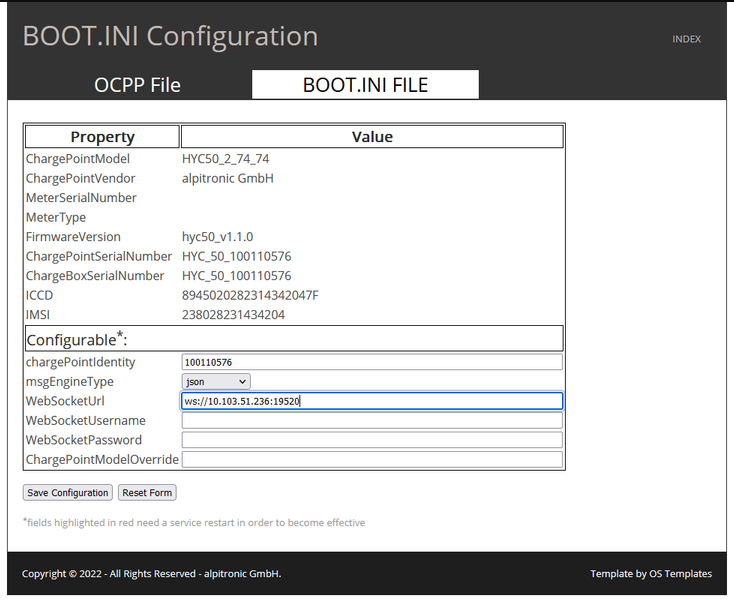

3. Im Feld URL des Backends muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520
4. Die OCPP ChargeBoxIdentity (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden.

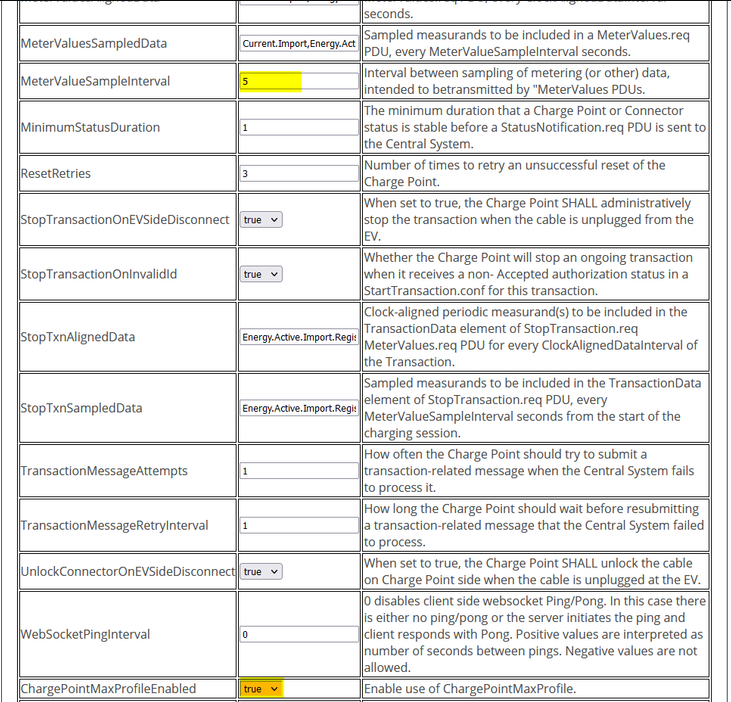

5. Das MeterSampleIInterval soll auf 5 Sekunden gestellt und die MaxChargingProfile aktiviert werden.

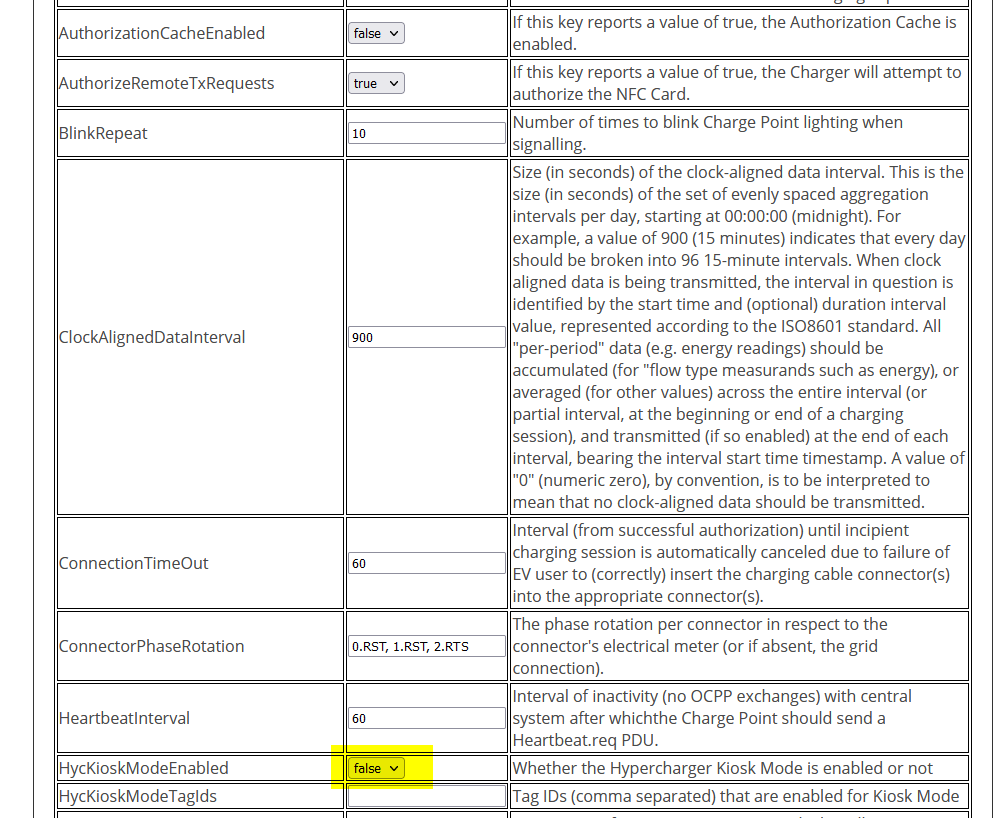

6. Der KioskMode (FreeCharging) muss deaktiviert werden, ansonsten sendet die Ladestation nicht die für ein Lastmanagement benötigten Daten via OCPP.


Step-by-Step: Konfiguration im Lastmanagement

1. Ladepunkt anlegen

1. Lobas: Neuen Ladepunkt anlegen

2. Kommunikationseinstellungen

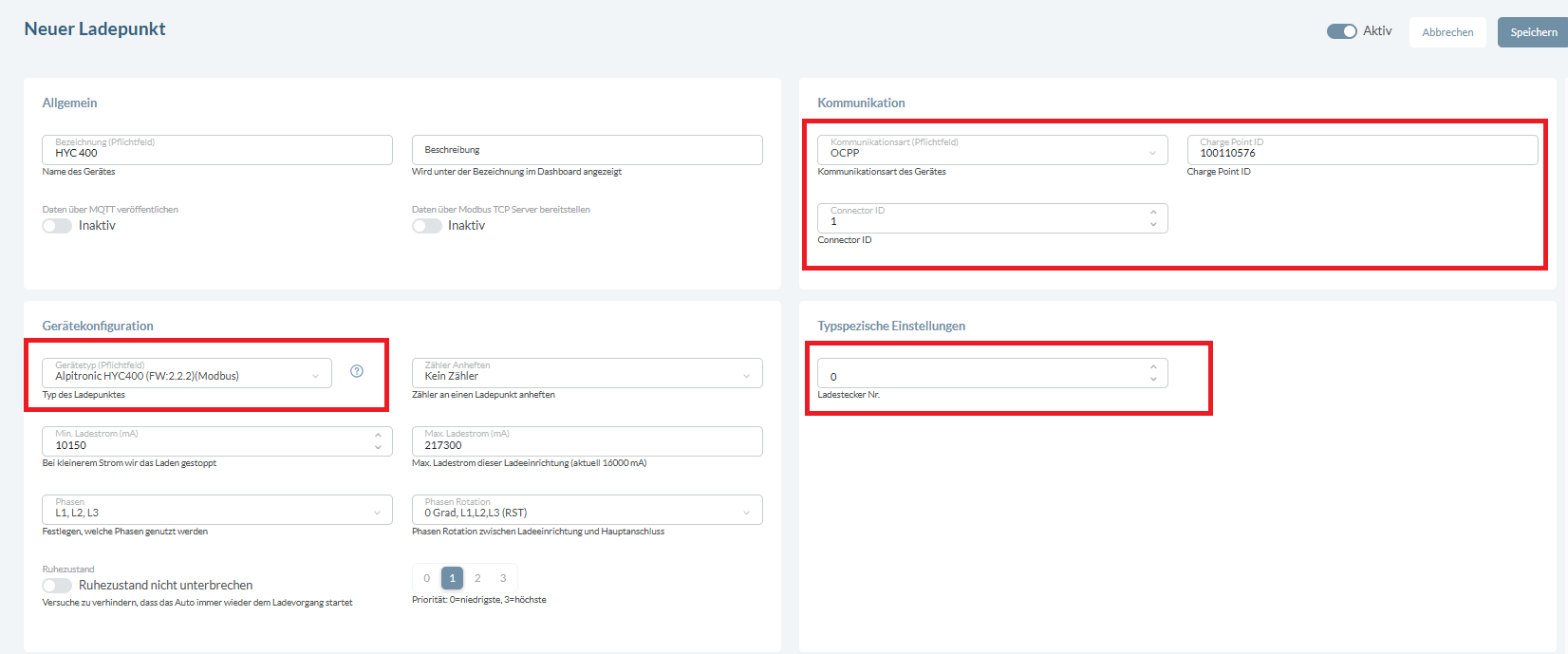

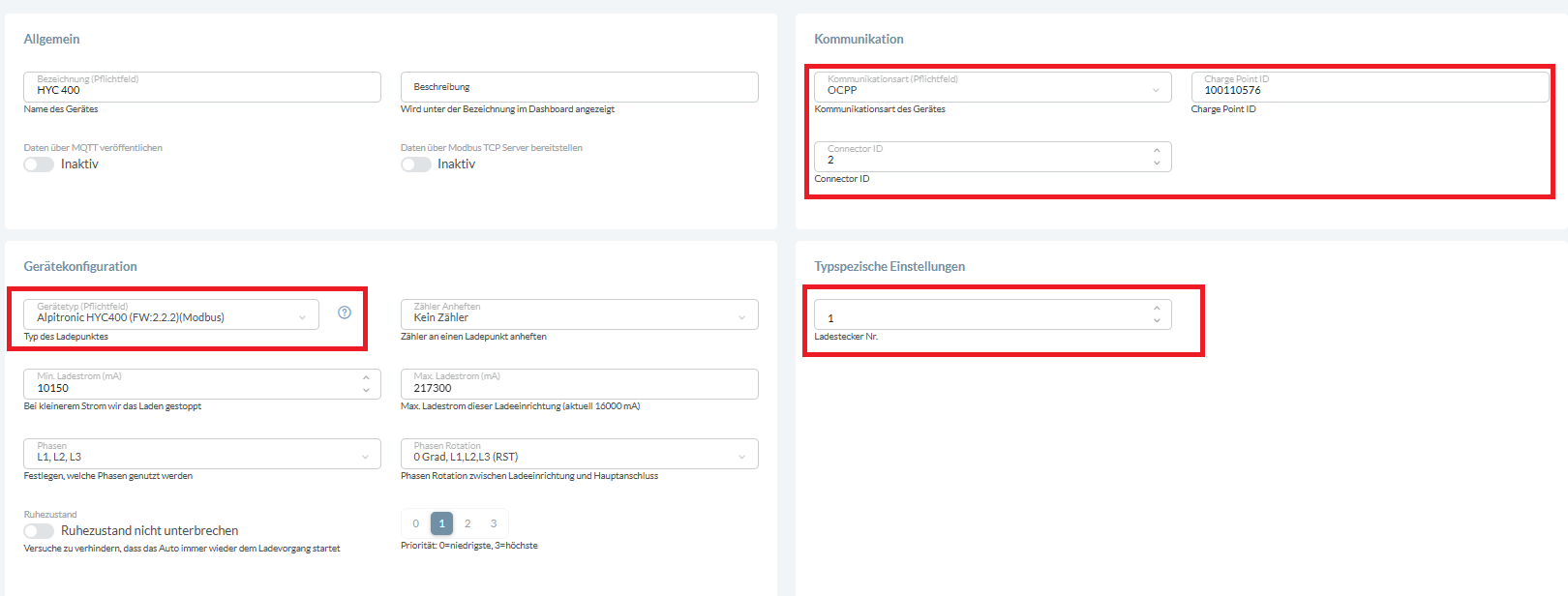

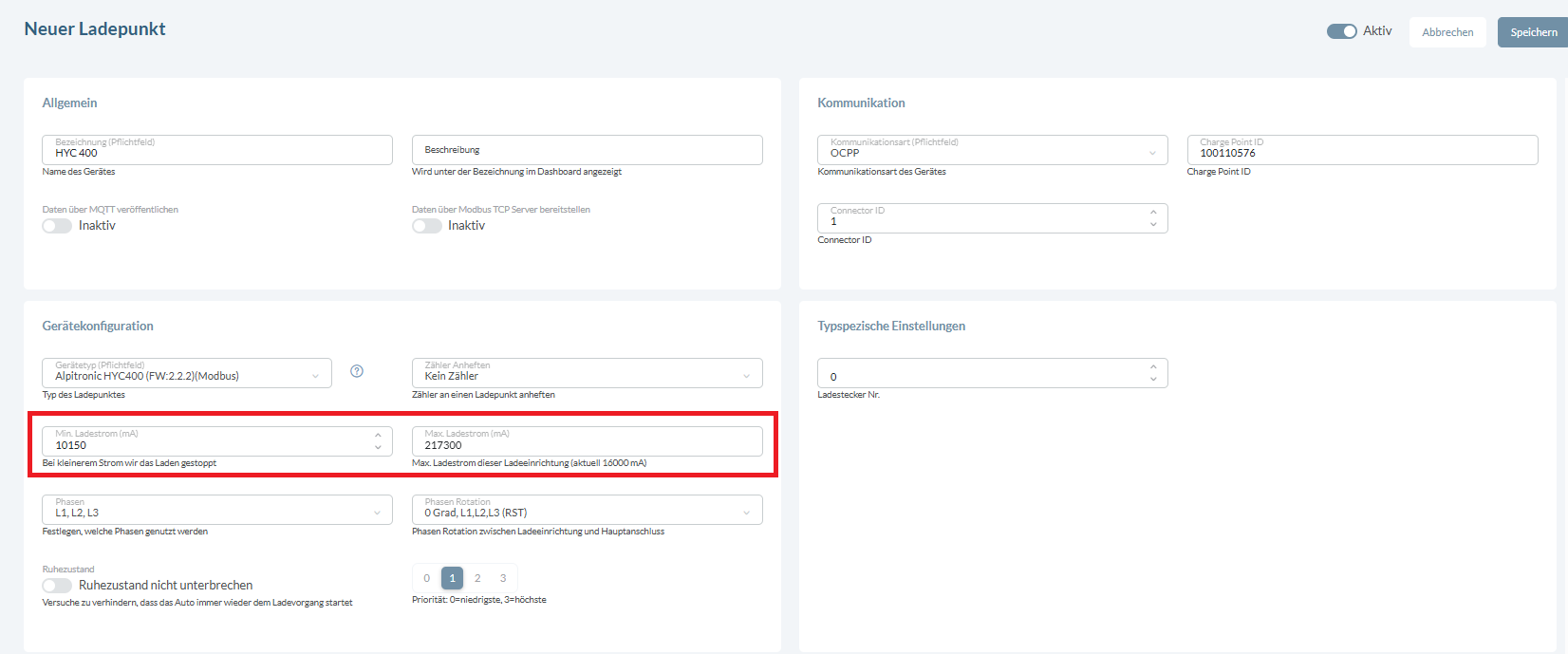

1. Wähle als Kommunikationsart OCCP

2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein

3. Die Connector ID wird zur Nummerierung der Ladepunkte der Ladestation verwendet. Da die Ladestation über zwei Ladepunkte verfügt, bekommt der erste Ladepunkt die Connector ID 1 und der zweite Ladepunkt die Connector ID 2.

Troubleshooting bei OCPP

Fehlerbild: Die Ladestation reagiert nicht auf Vorgaben des Lastmanagements.

1. Ursache: KioskMode ist eingeschaltet
2. Fehlerbehebung: Kioskmodus ausschalten

3.


Fehlerbild: Es wird kein Strom freigegeben (über OCPP)

1. Ursache: Modbus Server ist eingeschaltet

2. Fehlerbehebung: Den Modbus Server ausschalten

Anmerkungen

Einstellmöglichkeiten der App und des Web-UIs unterscheiden sich an mancher Stelle. Einige Parameter kann man nur in der App, andere nur im Web-UI einstellen.

HW-Version der Ladestation:  V2.2.1

SW-VErsion der Ladestation: Der Modbus funktioniert ab Version 2.2.1 einheitlich für alle HYC. Deswegen vor Projektstart auf Version 2.2.1 updaten.
