Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Siemens - VersiCharge Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.
1. Allgemeine Voraussetzungen
- Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
- Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
- Unterstützte energielenker Systeme: Lobas, Enbas
- Feste IP-Adresse für die Ladestation
- Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
- Admin-Zugangsdaten für das energielenker System
Verfügbare Konfigurationsmöglichkeiten
❌ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
✅ Smartphone-App des Herstellers
✅ Windows-Konfigurations-App des Herstellers
Anmerkungen
Der QR-Code auf dem Typenschild wird für die Konfiguration per Smartphone-App benötigt. Optional genügt auch die Seriennummer.
Der QR-Code auf dem Typenschild wird für die Konfiguration per Smartphone-App benötigt. Optional genügt auch die Seriennummer.
Komponentenanbindung

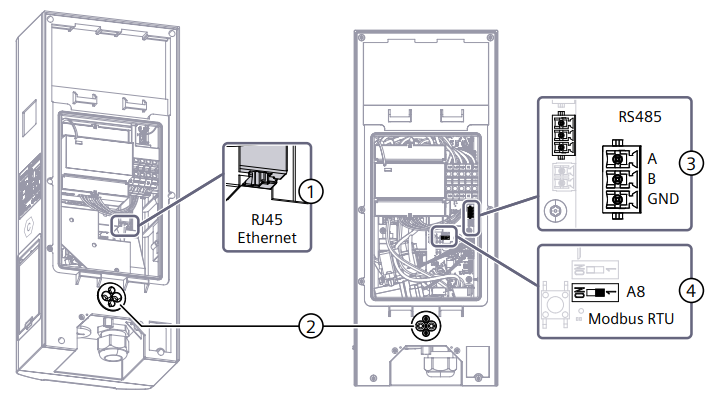

Anbindung der Ladestation via Modbus TCP
Unterstützte Features
Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
- ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
- ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
- ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
- ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
- ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.
Benötigte Voraussetzung
- Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
- Die Ladestation muss eine feste IP-Adresse haben.
Step-by-Step: Konfiguration an der Ladestation
1. Die Maximale Stromgrenze der Ladestation einstellen.

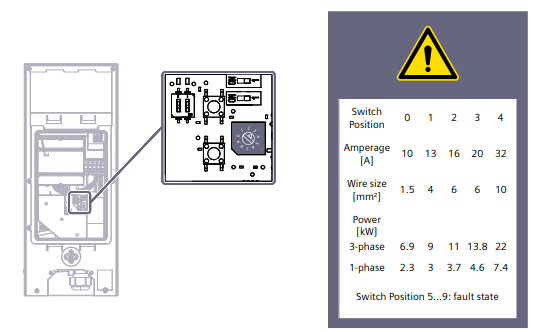

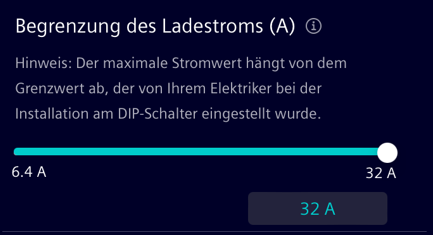

Die Maximale Stromgrenze der Ladestation wird über einen Switch im inneren eingestellt. In der Smartphone-App kann der Strom auch begrenzt werden.
2. In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.
3. Modbus-Server aktivieren
- Die Modbus-Schnittstelle der Ladestation ist dauerhaft aktiviert und muss dementsprechend nicht aktiviert werden.
4. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

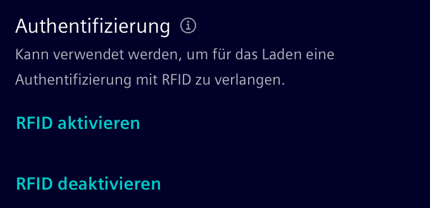

- Falls nicht benötigt, die Autorisierung deaktivieren.
Step-by-Step: Konfiguration am energielenker System
1. Ladepunkt anlegen

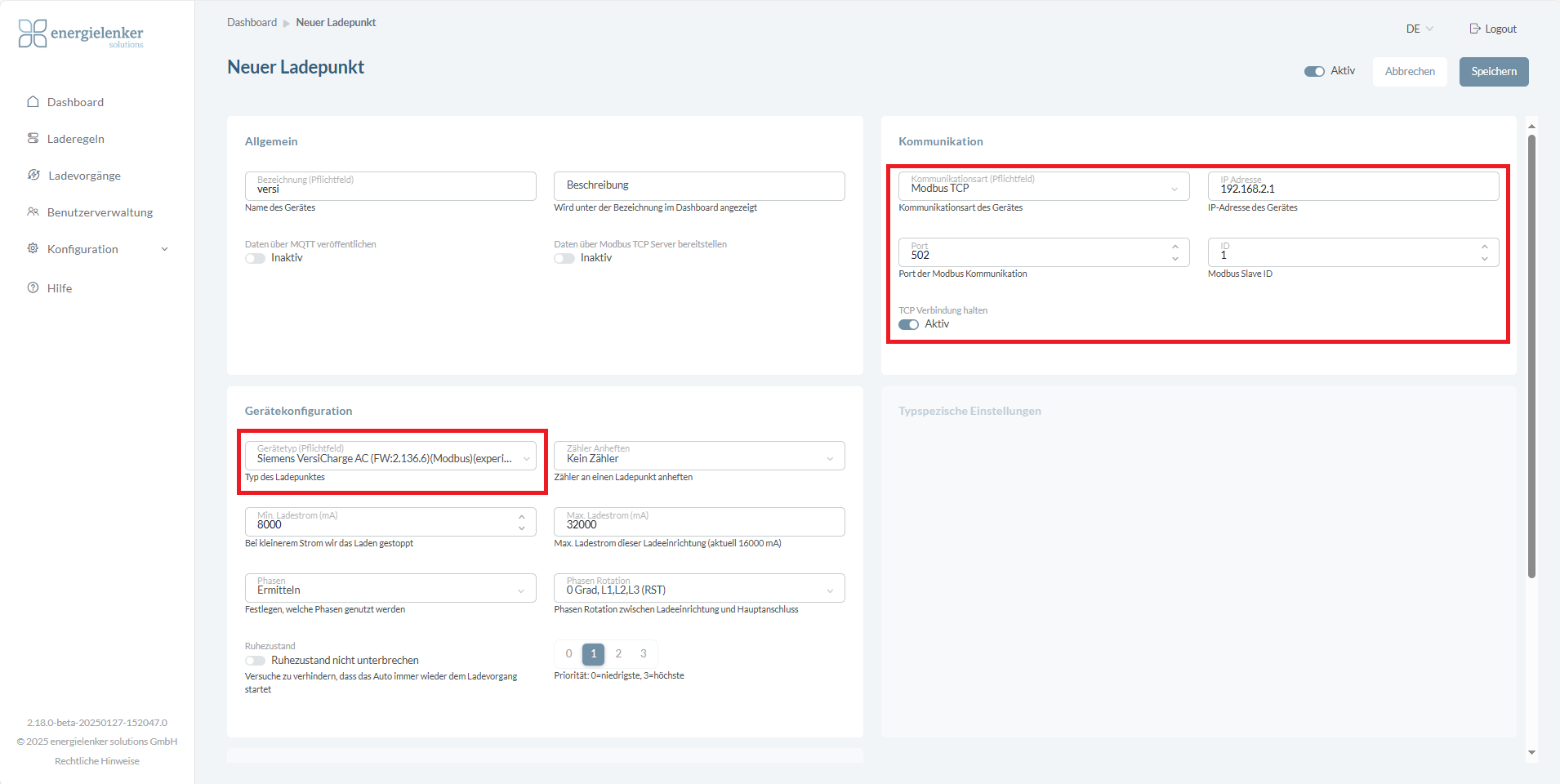

2. Kommunikationseinstellungen
- Wähle als Kommunikationsart Modbus TCP
- Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
- Gebe als Port 502 ein
- Gebe als Modbus Slave ID 1 ein
- TCP Verbindung halten sollte auf Aktiv belassen werden.
3. Komponentenkonfiguration / Gerätekonfiguration

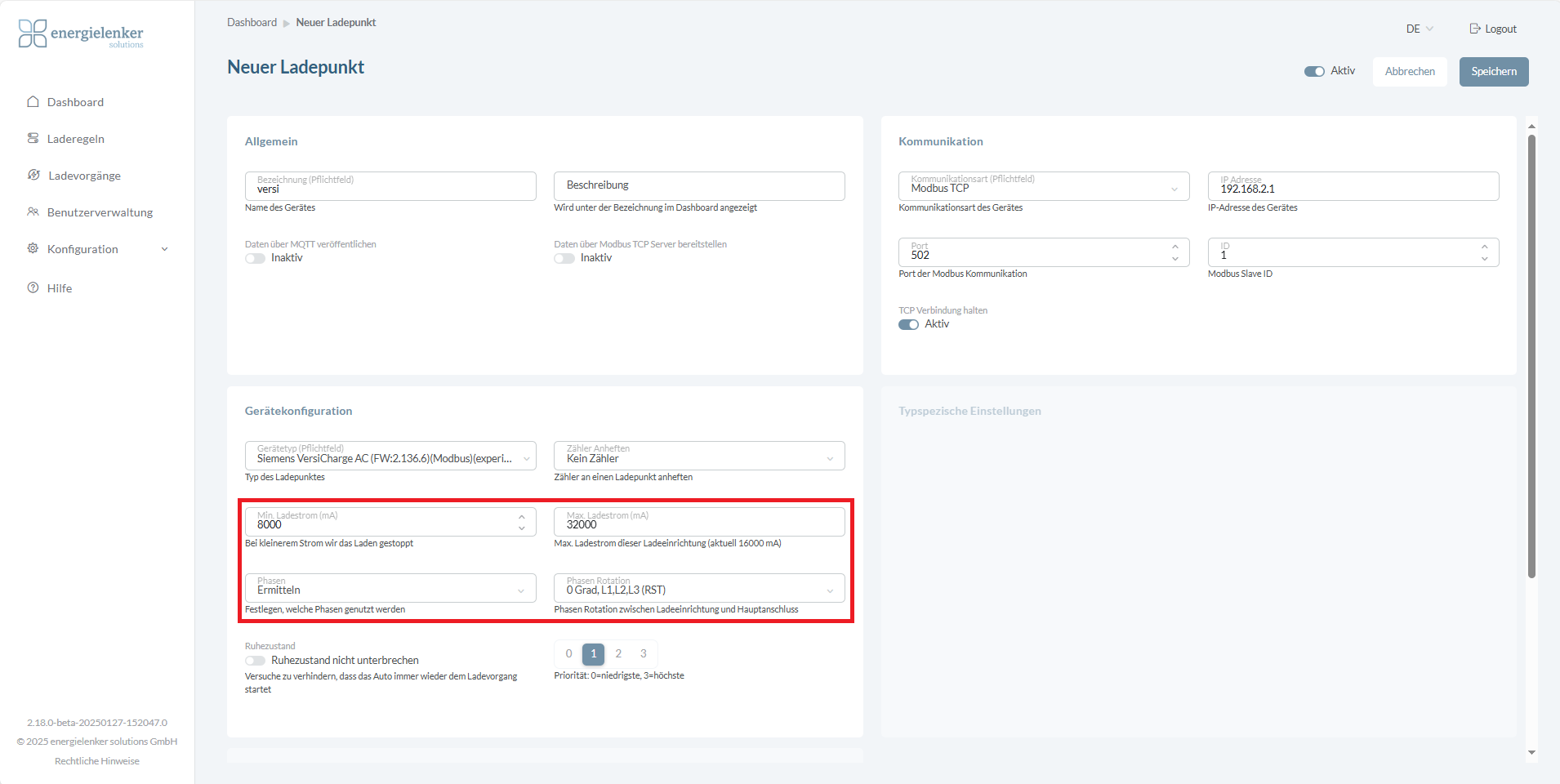

Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
- Enbas: Wähle den bei Siemens - VersiCharge Hersteller & Typ
- Lobas: Wähle Siemens - VersiCharge bei Gerätetyp
Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt. Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.
Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.
Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.
In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.
Anbindung der Ladestation via Modbus RTU
Unterstützte Features
Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
- ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
- ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
- ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
- ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
- ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.
Benötigte Voraussetzungen
- Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
Step-by-Step: Konfiguration in der Ladestation
1. Die Maximale Stromgrenze der Ladestation einstellen.
Die Maximale Stromgrenze der Ladestation wird über einen Switch im inneren eingestellt. In der Smartphone-App kann der Strom auch begrenzt werden.
2. In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.
3. Modbus-Server aktivieren
- Die Modbus-Schnittstelle der Ladestation ist dauerhaft aktiviert und muss dementsprechend nicht aktiviert werden.
- Bei Modbus RTU sind die Abschlusswiderstände, je nach Aufbau, korrekt einzustellen.
4. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
- Falls nicht benötigt, die Autorisierung deaktivieren.
Step-by-Step: Konfiguration im Lastmanagement
1. Ladepunkt anlegen

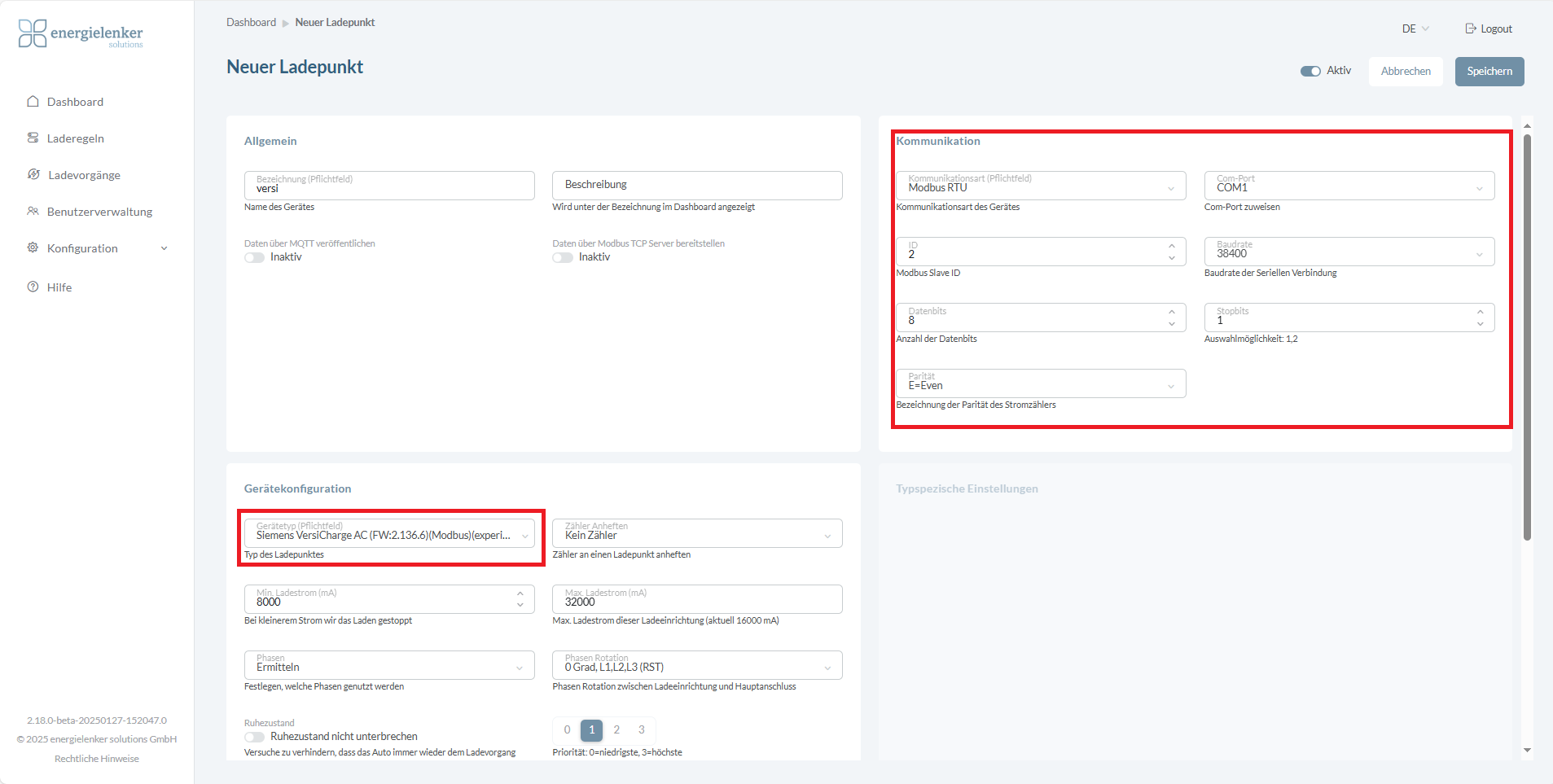

2. Kommunikationseinstellungen
- Wähle als Kommunikationsart Modbus RTU
- Com-Port ist COM1
- Baudrate ist 38400.
- Default Modbus Slave ID ist 2.
- Datenbits = 8
- Stopbits = 1
- Parität = Even

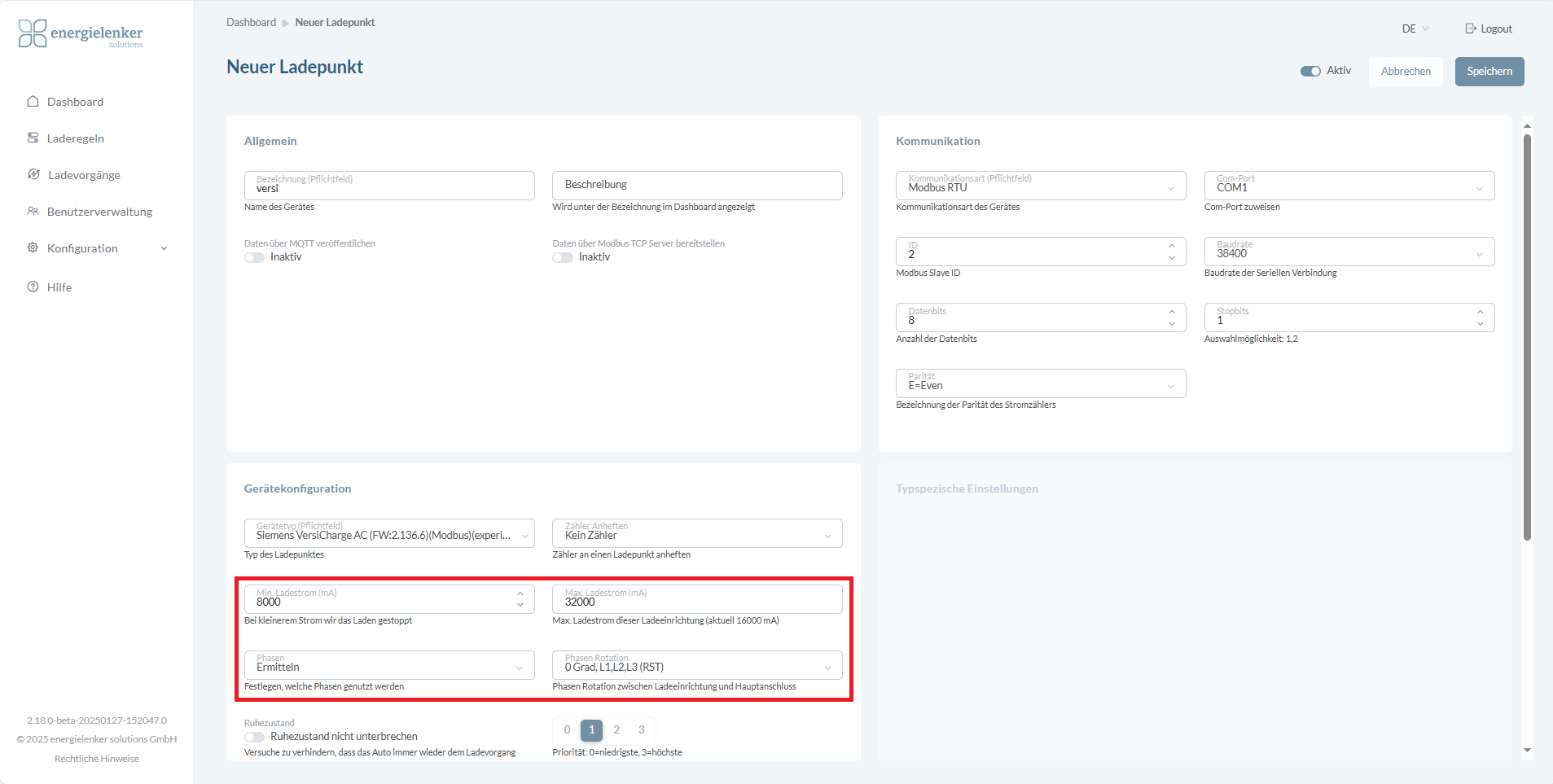

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
- Enbas: Wähle den Siemens - VersiCharge bei Hersteller & Typ
- Lobas: Wähle Siemens - VersiCharge bei Gerätetyp
Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt.
Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.
Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.
Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.
In der Ladestation kann keine Phasenrotation konfiguriert werden. Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.
