Siemens PAC2200

Siemens PAC2200

Diese Anleitung beschreibt Schritt für Schritt die Verbindung eines Siemens SENTRON PAC2200 Stromzählers mit einem energielenker System. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden.

 1. Allgemeine Voraussetzungen

  1. Unterstützte energielenker Systeme: Lobas, Enbas
  2. Feste IP-Adresse für den Stromzähler
  3. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  4. Admin-Zugangsdaten für das energielenker System

 Komponentenanbindung

  1. Der Zähler kann über das zählereigene Display parametriert werden.

 Anbindung des Stromzählers via Modbus TCP

  1. Dem Stromzähler muss eine feste IP-Adresse zugewiesen werden, über die das energielenker System auf das Gerät zugreifen kann.
  2. Diese Kommunikationsvariante wird empfohlen, da typische Fehlerquellen vermieden werden:
    1. Vertauschte A- und B-Leitungen
    2. Falsche Baudrate
    3. Falsch konfigurierte Slave-Adresse
  3. Durch den Einsatz von Netzwerktechnik (z. B. Switches oder Lichtwellenleiter) können auch größere Distanzen zuverlässig überbrückt werden.

 Anbindung des Stromzählers via Modbus RTU

  1. Die Busleitung muss am Anfang und am Ende mit einem Abschlusswiderstand von 120 Ohm versehen werden.
  2. Für die Kommunikation müssen die erforderlichen Parameter korrekt konfiguriert sein:
    1. Baudrate
    2. Kommunikationsformat
    3. Slave-Adresse des Geräts
  3. Die maximale Anzahl von Modbus-RTU-Teilnehmern im Lobas-System ist aus Performancegründen auf 16 Geräte begrenzt.

 Bedingung

  1. Die initiale Einrichtung des Stromzählers erfolgt über das integrierte Tastenfeld.
  2. Bei Verwendung von Modbus TCP können die Messwerte über das Web-Interface eingesehen werden.
  3. Der Zugriff erfolgt über die konfigurierte IP-Adresse im Webbrowser.

 Hinweis

  1. Die Auswahl des Stromzählers sowie eines gegebenenfalls erforderlichen Wandlers erfolgt durch den installierenden Elektriker.
  2. Die Komponenten sind gemäß den Vorgaben der Herstellerdokumentation auszuwählen.

 Step by Step: Konfiguration am energielenker System

 1. Zähler anlegen

  1. Lobas: Neuen Zähler anlegen
  2. Enbas: Verbinden eines Stromzählers mit Enbas

Allgemein

  1. Hinterlegen von grundlegenden Geräteinformationen wie Name und Beschreibung.
  2. Enbas: Wähle den Gerätetyp "SIEMENS PAC2200"
  3. Optional können Daten über MQTT oder einen Modbus-TCP-Server bereitgestellt werden.

 2. Kommunikationseinstellungen

  1. Wähle in den Zähler-Einstellungen den entsprechenden Gerätetyp aus.

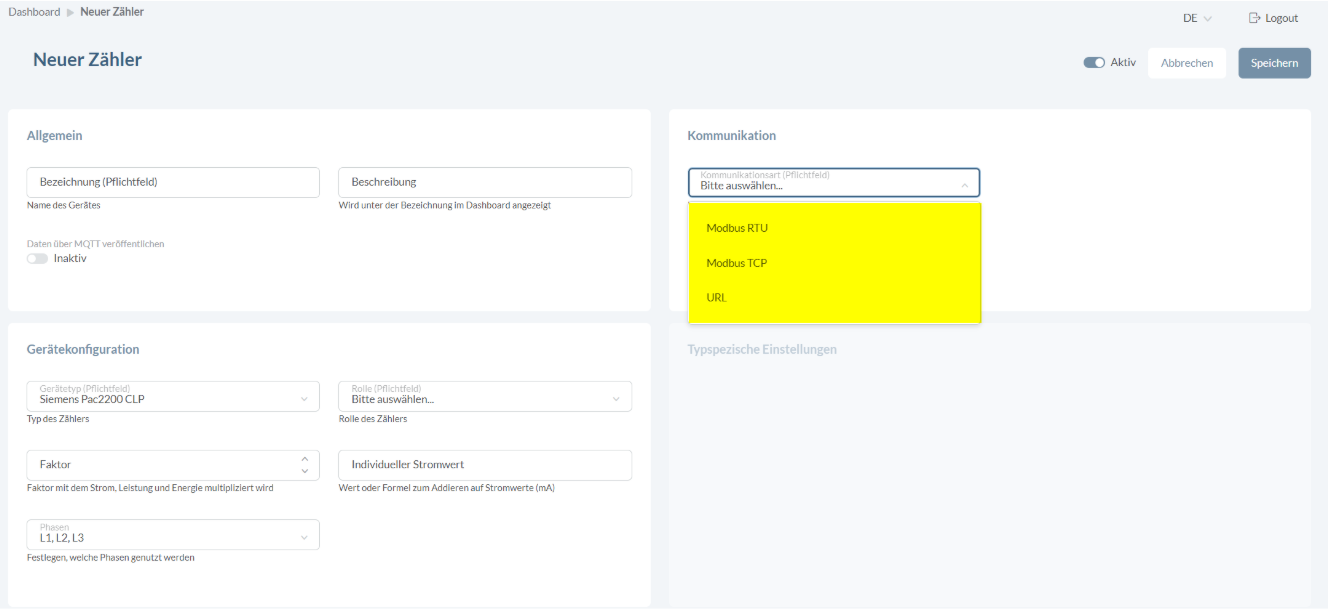

  2. Wähle als Kommunikationsart den verwendeten Verbindungstyp:
    1. Modbus TCP
    2. Modbus RTU
    3. URL

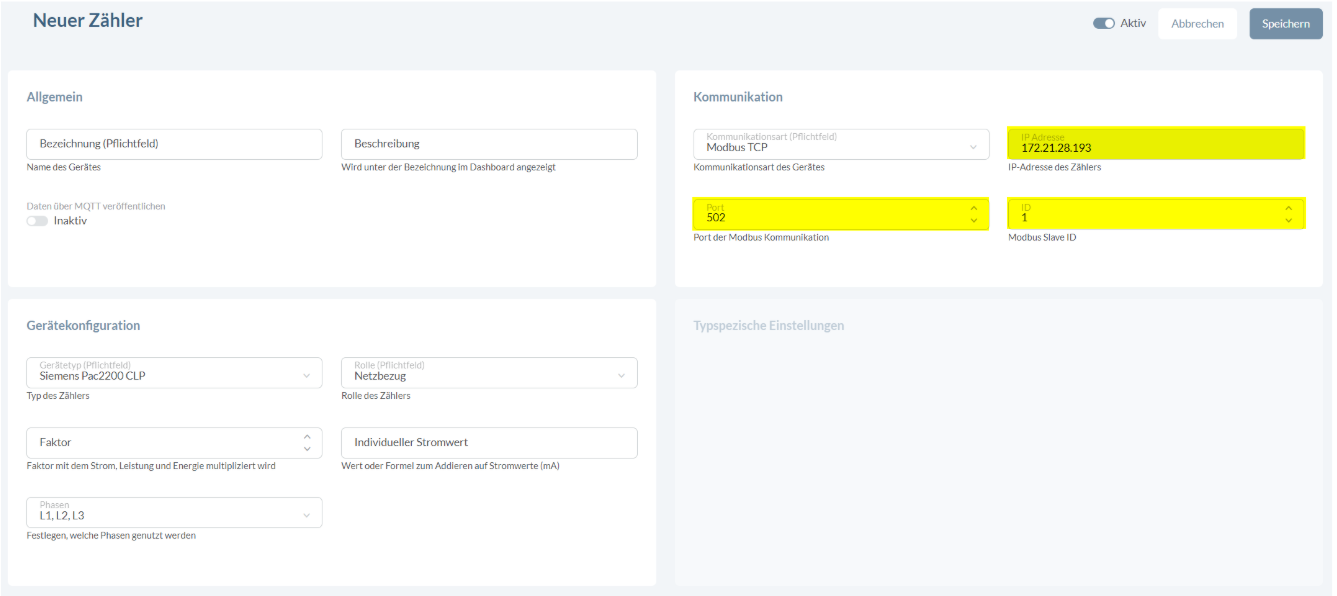

Für die Modbus-TCP-Schnittstelle werden folgende Parameter benötigt:
  1. IP-Adresse des Zählers
  2. Modbus-Port
  3. Slave-ID

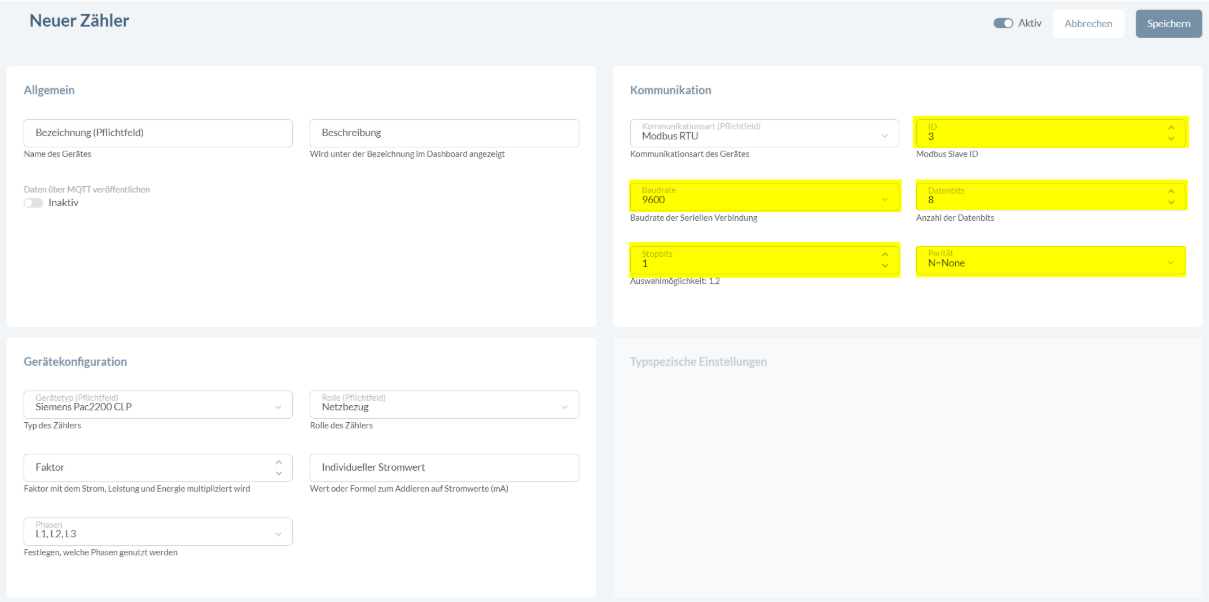

Für die Modbus-RTU-Schnittstelle werden folgende Parameter benötigt:
  1. Eingestellte Baudrate im Zähler
  2. Eingestellte Slave-ID im Zähler
  3. Anzahl der Datenbits: 8
  4. Anzahl der Stopbits: 1
  5. Die Parität : N (keine)

Für die URL(HTTP)-Schnittstelle werden folgende Parameter benötigt:
  1. URL Adresse: Hier können Sie die spezifische Webadresse (URL) des Zählers eingeben. Diese Adresse ist notwendig, um das Gerät korrekt im Netzwerk anzusprechen.
  2. SSL: Eine Option, um zu bestimmen, ob die Kommunikation mit dem Gerät über ein sicheres Protokoll (HTTPS) erfolgen soll. Wenn diese Option aktiviert ist, wird die Verbindung verschlüsselt, was die Datensicherheit erhöht.

Komponenten-/Gerätekonfiguration:

  1. Die Rolle des Zählers bestimmt, wie das energielenker System die Lastregelung durchführt.
  2. Optional kann ein Faktor zur Skalierung der Messwerte verwendet werden.
  3. Lobas
    1. Wähle den Gerätetyp "SIEMENS PAC2200"
    2. Die Auswahl muss korrekt erfolgen, da es sonst zu folgenden Problemen kommen kann: Überlastung des Netzanschlusses, Ungewollte Drosselung der Ladeleistung
    3. Individueller Stromwert: Ermöglicht die Anpassung des gemessenen Stromwerts durch einen festen Wert oder eine Formel.
    4. Auswahl der zu messenden Phasen

Typspezifische Einstellungen:

  1. Anzeige zusätzlicher Optionen abhängig vom gewählten Gerätetyp.

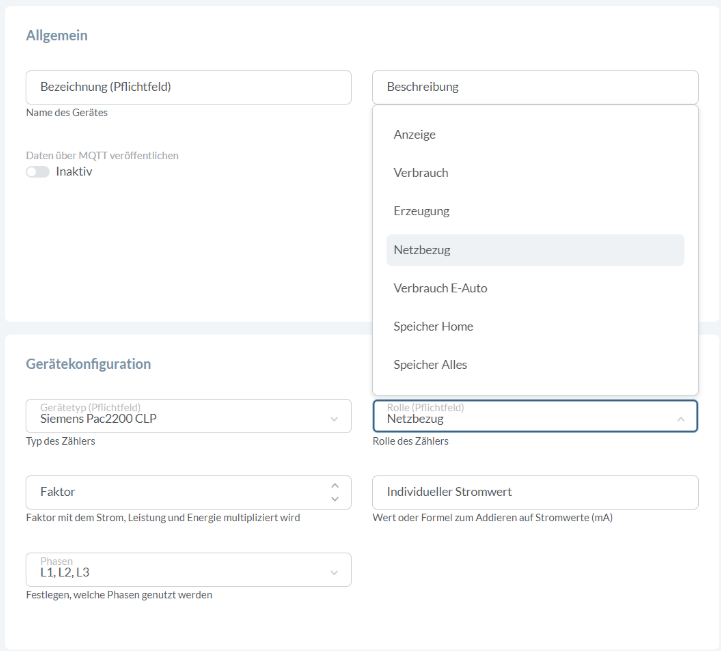

Rollen-Beschreibung:

  1. Anzeige: Der Zähler dient ausschließlich zur Anzeige von Messwerten und wird nicht in die Leistungsberechnung einbezogen.
  2. Verbrauch: Der Zähler erfasst die Leistung eines Verbrauchers. Diese wird von der verfügbaren Netzanschlussleistung abgezogen.
  3. Erzeugung: Der Zähler misst erzeugte Leistung (z. B. PV-Anlage). Diese wird zur verfügbaren Leistung addiert und kann für Ladepunkte genutzt werden.
  4. Netzbezug: Wird verwendet, wenn ein zentraler Zähler den gesamten Netzanschluss misst.
    1. Dient als Referenzwert für das Lastmanagement
    2. Sollte nur einmal im System verwendet werden
  5. Verbrauch E-Auto: Wird aktuell nicht aktiv im System verwendet.
  6. Speicher Home: Wird beim Überschussladen nicht berücksichtigt.
  7. Speicher Alles: Wird beim Überschussladen vollständig berücksichtigt.
