Diese Anleitung beschreibt Schritt für Schritt die Verbindung eines Shelly Pro 3 EM Stromzählers mit einem energielenker System. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden.

1. Allgemeine Voraussetzungen

• Unterstützte energielenker Systeme: Lobas, Enbas
• Feste IP-Adresse für den Stromzähler
• Zugang zum energielenker System per IP-Adresse oder energielenker connect App (IP-Adresse ist auf dem Display des Geräts zu sehen)
• Admin-Zugangsdaten für das energielenker System

2. Komponentenanbindung

Der Zähler kann über das zählereigene Display parametriert werden.

Anbindung des Stromzählers via Modbus TCP

• Dem Stromzähler muss eine feste IP-Adresse zugewiesen werden, über die das energielenker System auf das Gerät zugreifen kann.
• Durch den Einsatz von Netzwerktechnik (z. B. Switches oder Lichtwellenleiter) können auch größere Distanzen zuverlässig überbrückt werden.

3. Bedingung

• Die initiale Einrichtung des Stromzählers erfolgt über das integrierte Tastenfeld.
• Um den Programmiermodus zu öffnen, müssen die entsprechenden Tasten für ca. 1 Sekunde gleichzeitig gedrückt werden.
• Bei Verwendung von Modbus TCP können die Messwerte über das Web-Interface eingesehen werden.
• Der Zugriff erfolgt über die konfigurierte IP-Adresse im Webbrowser.

4. Hinweis

1. Die Auswahl des Stromzählers sowie eines gegebenenfalls erforderlichen Wandlers erfolgt durch den installierenden Elektriker.

2. Die Wandler sind in 120A / 400A Varianten zu bekommen. Falls Sie andere Wandlerverhältnisse benötigen, müssen Sie einen anderen Zähler verwenden.

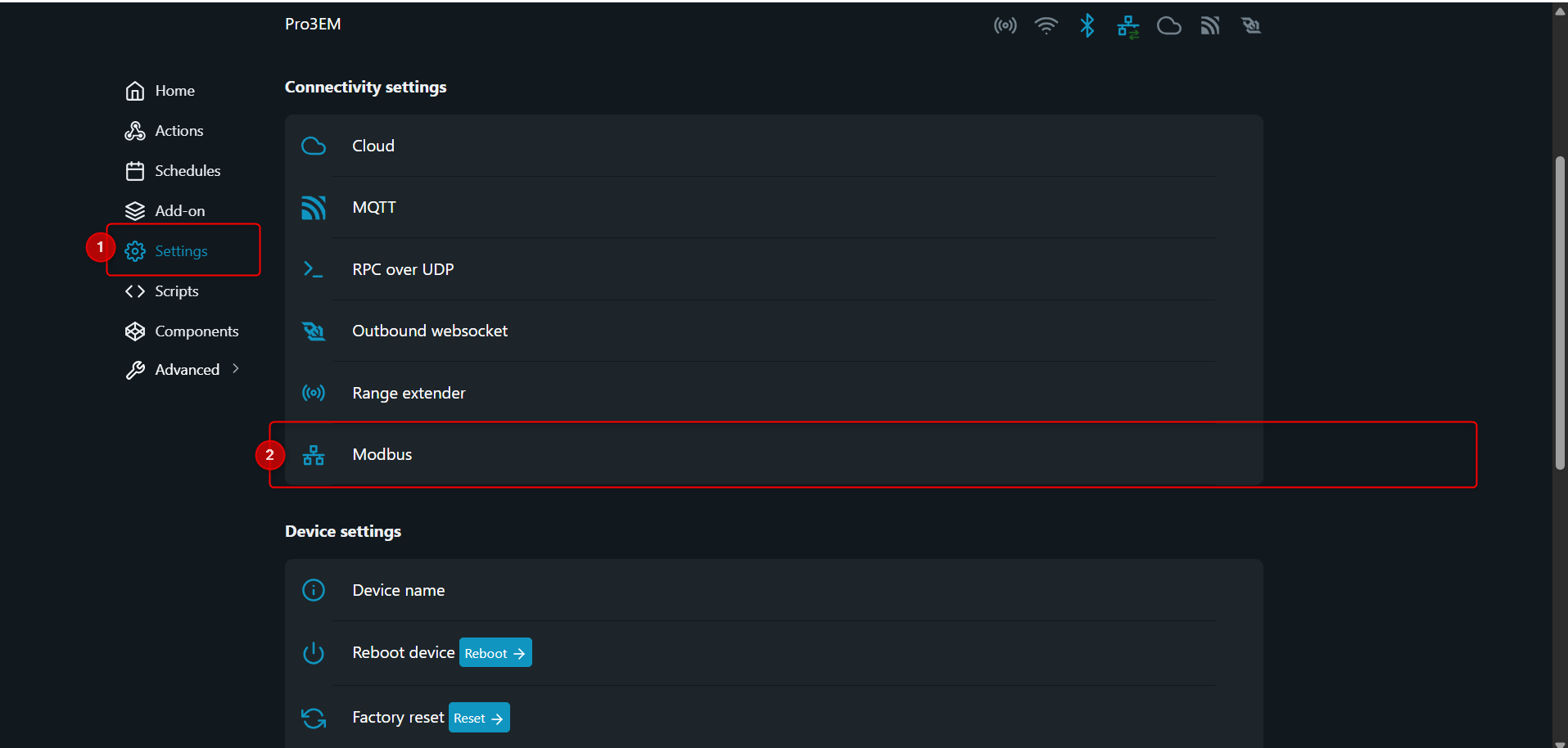

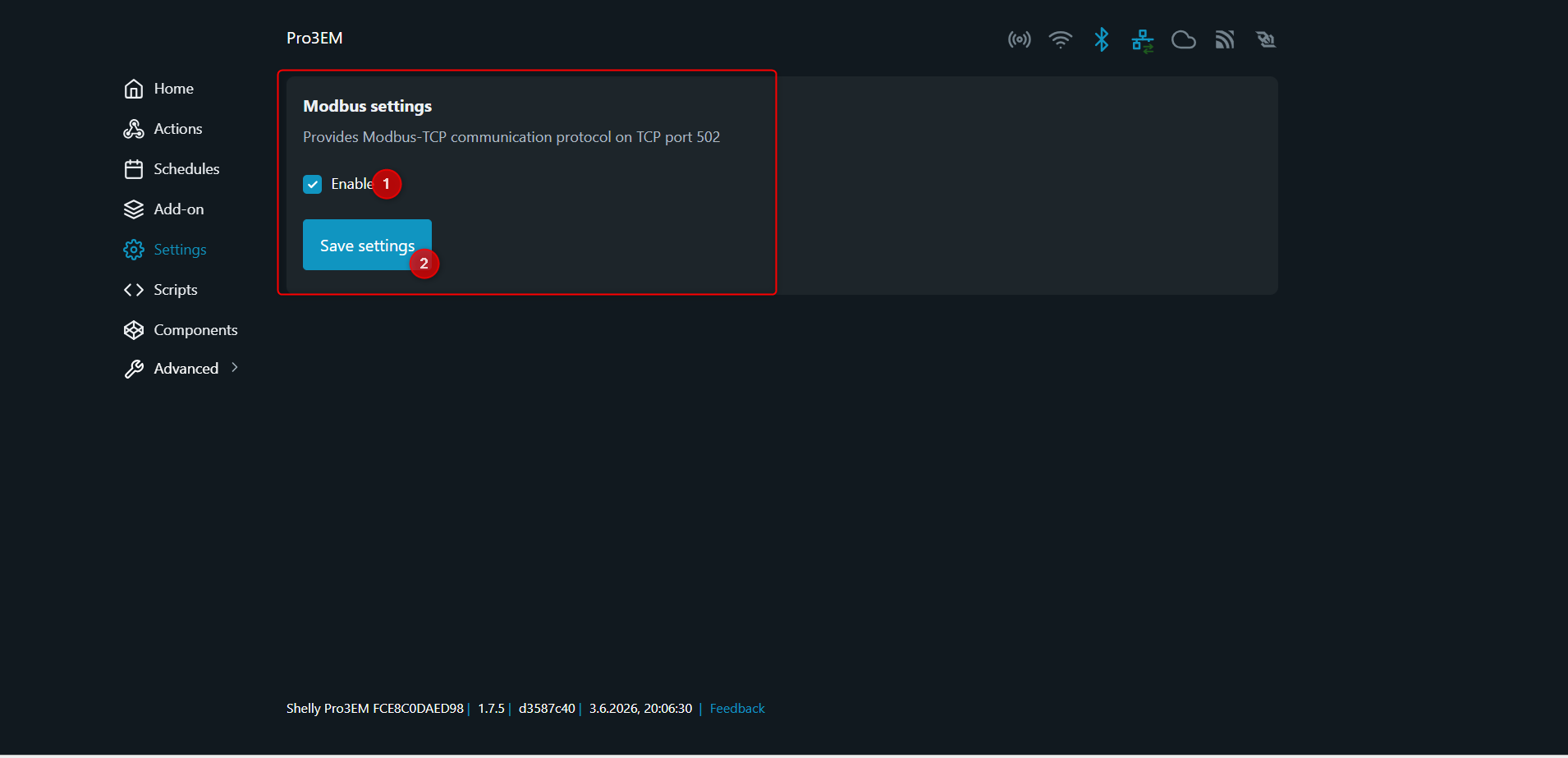

3. Die Modbus-TCP Schnittstelle muss vorher über das Webinterface des Zählers eingeschaltet werden:

1.
2.


5. Step by Step: Konfiguration am energielenker System

Schritt 1: Zähler anlegen

• Lobas: Neuen Zähler anlegen
• Enbas: Verbinden eines Stromzählers mit Enbas

Schritt 2: Kommunikationseinstellungen

Wähle in den Zähler-Einstellungen den entsprechenden Gerätetyp aus. Wähle als Kommunikationsart den verwendeten Verbindungstyp: Modbus TCP oder URL.

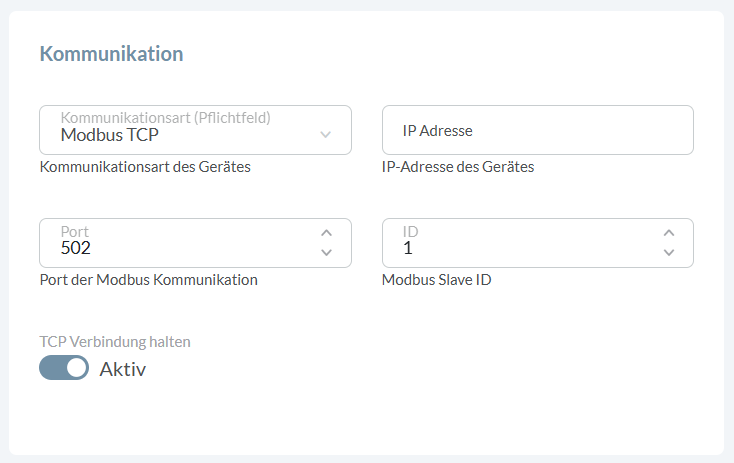

Für die Modbus-TCP-Schnittstelle werden folgende Parameter benötigt:

• IP-Adresse des Zählers
• Modbus-Port: 502
• Slave-ID: 1

•

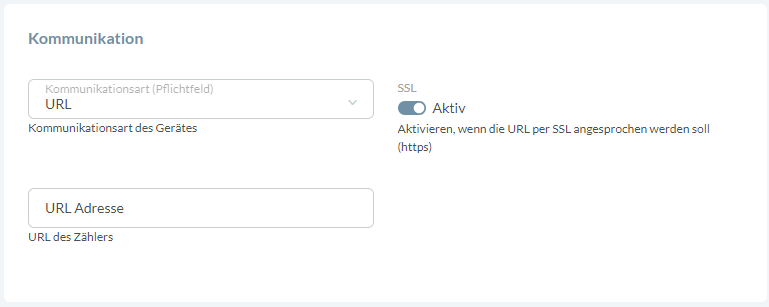

Für die URL (HTTP)-Schnittstelle werden folgende Parameter benötigt:

• URL-Adresse: Spezifische Webadresse des Zählers im Netzwerk
• SSL: Aktiviert verschlüsselte Kommunikation über HTTPS


Schritt 3: Komponenten-/Gerätekonfiguration

• Die Rolle des Zählers bestimmt, wie das energielenker System die Lastregelung durchführt.
• Optional kann ein Faktor zur Skalierung der Messwerte verwendet werden.

Lobas/ Enbas:

• Wähle den Gerätetyp „Shelly Pro 3EM Modbus TCP V1.0" für Modbus TCP, oder "Shelly Pro 3EM (HTTP)" für HTTP-Anbindung.
• Die Auswahl muss korrekt erfolgen, da es sonst zu folgenden Problemen kommen kann:
  • Überlastung des Netzanschlusses
  • Ungewollte Drosselung der Ladeleistung
• Individueller Stromwert: Ermöglicht die Anpassung des gemessenen Stromwerts durch einen festen Wert oder eine Formel.
• Auswahl der zu messenden Phasen
• Typspezifische Einstellungen: Anzeige zusätzlicher Optionen abhängig vom gewählten Gerätetyp.

Rollen-Beschreibung

• Anzeige: Der Zähler dient ausschließlich zur Anzeige von Messwerten und wird nicht in die Leistungsberechnung einbezogen.
• Verbrauch: Der Zähler erfasst die Leistung eines Verbrauchers. Diese wird von der verfügbaren Netzanschlussleistung abgezogen.
• Erzeugung: Der Zähler misst erzeugte Leistung (z. B. PV-Anlage). Diese wird zur verfügbaren Leistung addiert und kann für Ladepunkte genutzt werden.
• Netzbezug: Wird verwendet, wenn ein zentraler Zähler den gesamten Netzanschluss misst. Dient als Referenzwert für das Lastmanagement. Sollte nur einmal im System verwendet werden.
• Verbrauch E-Auto: Wird aktuell nicht aktiv im System verwendet.
• Speicher Home: Wird beim Überschussladen nicht berücksichtigt.
• Speicher Alles: Wird beim Überschussladen vollständig berücksichtigt.
