Anbindung von Komponenten über Modbus RTU (RS485)

Anbindung von Komponenten über Modbus RTU (RS485)

1. Zweck und Anwendungsbereich

Dieser Abschnitt beschreibt die Anbindung externer Komponenten, wie Ladepunkte oder Stromzähler, an Lobas über die serielle RS485‑Schnittstelle unter Verwendung des Modbus‑RTU‑Protokolls.
Die Modbus‑RTU‑Anbindung dient der zyklischen Übertragung von Mess‑, Status‑ und Steuerdaten zwischen Lobas und den angeschlossenen Komponenten und bildet die Grundlage für das dynamische Lastmanagement.

2. Grundsätzliche Systemarchitektur

Lobas arbeitet bei der Modbus‑RTU‑Kommunikation als Modbus‑Master.
Die anzubindenden Komponenten müssen als Modbus‑RTU‑Slaves betrieben werden.
Dabei gelten folgende Grundregeln:
  1. Pro RS485‑Bus ist genau ein Modbus‑Master zulässig (Lobas).
  2. Jede angeschlossene Komponente benötigt eine eindeutige Modbus‑Slave‑ID.
  3. Die Kommunikation erfolgt über einen linienförmigen RS485‑Bus.


3. Voraussetzungen

3.1 Kompatibilität der Komponente

Vor der Anbindung ist sicherzustellen, dass die anzuschließende Komponente:
  1. Modbus RTU über RS485 unterstützt,
  2. als Slave betrieben werden kann,
  3. und für die Verwendung mit Lobas freigegeben ist.
Komponenten, die Modbus ausschließlich als Master oder nur für interne Zähleranbindungen unterstützen, sind nicht geeignet.

3.2 Elektrische Voraussetzungen

  1. Verfügbarkeit einer RS485‑Schnittstelle an Lobas
  2. Ordnungsgemäße Spannungsversorgung aller beteiligten Geräte gemäß Herstellerangaben
  3. Gemeinsames Bezugspotenzial (GND), sofern vom jeweiligen Gerät vorgesehen

Hinweis zum Bezugspotenzial: RS485 überträgt differenziell, benötigt aber dennoch ein gemeinsames Bezugspotenzial. Fehlt es, können die Signalpegel bei Potenzialunterschieden zwischen verschiedenen Verteilungen den zulässigen Gleichtaktbereich der Treiber verlassen. Die Folge sind sporadische Kommunikationsabbrüche, die sich nur schwer eingrenzen lassen. Werden die Teilnehmer aus unterschiedlichen Verteilungen gespeist, ist eine Leitung mit zusätzlicher Bezugsader zu verwenden und diese durchgehend mitzuführen.

4. Anschluss der RS485‑Leitung (Modbus RTU)

4.1 Leitungsanforderungen

Für die RS485‑Verbindung ist eine geschirmte, paarverseilte Busleitung mit einem Wellenwiderstand von 120 Ω zu verwenden.
Ob zusätzlich eine Bezugsader benötigt wird, hängt vom Aufbau ab (siehe Abschnitt 3.2 und 4.3):
  1. Werden die Teilnehmer aus unterschiedlichen Verteilungen gespeist oder verläuft die Leitung über größere Strecken: Leitung mit Bezugsader verwenden.
  2. Punkt‑zu‑Punkt‑Verbindung innerhalb desselben Schaltschranks mit gemeinsamer Versorgung: eine reine Zweidrahtleitung ohne Bezugsader ist ausreichend.
Leitungen mit Bezugsader (Beispiele):
  1. LAPP UNITRONIC® BUS CAN FD P 2x2x0,5 (Art.‑Nr. 2170279) – 120 Ω, 4 Adern in 2 Paaren, feindrähtig 0,5 mm², geschirmt, PUR‑Mantel. Ein Paar wird für A/B genutzt, eine Ader des zweiten Paars als Bezugsleiter. Die verbleibende vierte Ader bleibt unbeschaltet.
  2. Belden 3106A – 120 Ω, ein verdrilltes Paar plus separate Einzelader als Bezugsleiter, 22 AWG verzinnte Litze, Folien‑ und Geflechtschirm. Herstellerseitig genau für diesen Aufbau vorgesehen; der Querschnitt ist mit ca. 0,35 mm² jedoch feiner als bei den 0,5‑mm²‑Varianten.
Leitungen ohne Bezugsader (Beispiele):
  1. LAPP UNITRONIC® BUS CAN FD P 1x2x0,5 – 120 Ω, ein Paar, feindrähtig, geschirmt. Geeignet für Punkt‑zu‑Punkt‑Verbindungen im selben Schaltschrank. Enthält keine Bezugsader; wird eine benötigt, ist die Variante 2x2x0,5 zu verwenden.
  2. CAN‑Bus‑Leitungen allgemein, da sie denselben Wellenwiderstand von 120 Ω aufweisen
Warum feindrähtige (flexible) Adern?
Feindrähtige Litzenleitungen vertragen das wiederholte Biegen beim Verlegen, beim Einführen in den Schaltschrank und beim Auflegen auf die Klemmen deutlich besser als starre Massivleiter. Bei starren Adern besteht die Gefahr, dass die Ader beim Rangieren an der Klemmstelle bricht. Ein solcher Bruch liegt häufig unter der Isolierung und ist optisch nicht erkennbar – er äußert sich später als sporadischer Kommunikationsabbruch und ist nur mit erheblichem Aufwand zu finden. Feindrähtige Adern sind mit Aderendhülsen zu konfektionieren.
Nicht geeignet sind:
  1. Ethernet‑ bzw. CAT‑Kabel (typischerweise 100 Ω Wellenwiderstand)
  2. Profibus‑Leitung (violett, 150 Ω) – wird aus Gewohnheit häufig eingesetzt, passt jedoch nicht zur 120‑Ω‑Terminierung und führt zu Reflexionen
  3. Ungeschirmte oder nicht paarverseilte Leitungen jeder Art
  4. Leitungen, bei denen A und B aus unterschiedlichen Adernpaaren stammen
  5. Freie Adern der Busleitung für andere Signale oder Hilfsspannungen – nicht belegte Adern bleiben unbeschaltet

4.2 Verdrahtung

  1. Die RS485‑Leitungen (A/B bzw. D+/D‑) sind entsprechend der Klemmenbeschriftung an Lobas und an der jeweiligen Komponente anzuschließen.
  2. Die Verdrahtung muss linienförmig erfolgen.
  3. Stern‑ oder Ringtopologien sind unzulässig.
  4. Der Kabelschirm ist gemäß den geltenden EMV‑Vorgaben aufzulegen.

Ergänzende Verlegehinweise:
  1. Die Teilnehmer sind durchgeschleift aufzulegen (Daisy Chain). Stichleitungen sind so kurz wie möglich zu halten – als Richtwert gelten maximal 30 cm.
  2. Die zulässige Gesamtlänge des Busses sinkt mit steigender Baudrate. Bei den üblichen Baudraten sind mehrere hundert Meter unkritisch; längere Strecken sind projektspezifisch zu bewerten.
  3. Der Schirm ist durchgehend zu führen und beidseitig – an beiden Busenden – großflächig und niederohmig auf Erde zu legen (Schirmschellen bzw. Schirmschiene, keine verdrillten „Pigtails“). Modbus RTU ist eine digitale Signalleitung; die einseitige Auflage stammt aus der Analogtechnik und wirkt bei hochfrequenten Störungen nicht.
  4. Der Schirm darf nicht als Bezugsleiter verwendet werden. Dafür ist die Bezugsader der Leitung vorgesehen (siehe Abschnitt 4.3).

4.3 Erdung von Bezugsleiter und Schirm

Bezugsleiter (GND) und Schirm erfüllen unterschiedliche Aufgaben und werden getrennt behandelt. Entscheidend ist, dass beide das Erdungssystem jeweils an genau einer Stelle berühren.
Bezugsleiter (GND)
  1. Durchgehend über den gesamten Bus mitführen.
  2. Nur an einem Punkt mit PE verbinden – sinnvollerweise auf der Lobas‑Seite (Master). An allen übrigen Teilnehmern bleibt der Bezugsleiter gegenüber PE frei.
  3. Wird der Bezugsleiter an mehreren Stellen mit PE verbunden, entsteht eine Schleife über PE und Bezugsader. Potenzialunterschiede zwischen Verteilungen treiben dann einen Ausgleichsstrom direkt durch den Signalbezug – genau das, was vermieden werden soll.
  4. Bei Anlagen über mehrere Verteilungen kann der Bezugsleiter an den übrigen Teilnehmern alternativ über einen Widerstand von ca. 100 Ω auf PE gelegt werden. Das hält die Teilnehmer auf definiertem Potenzial und begrenzt den Ausgleichsstrom.
  5. PE darf nicht anstelle einer eigenen Bezugsader als Signalbezug verwendet werden.
Schirm
  1. Der Schirm ist an beiden Enden des Busses großflächig und gut leitend auf Erde zu legen – also an Sender und Empfänger. Das gilt für alle digitalen Signalleitungen und damit auch für Modbus RTU.
  2. Die Auflage erfolgt flächig über Schirmschellen oder eine Schirmschiene. Ein auf einen dünnen Draht verdrillter Schirm („Pigtail“) verliert den größten Teil seiner Wirkung.
  3. Der Schirm darf nicht durch Zwischenklemmen unterbrochen werden. Wo möglich, auf Zwischenklemmen ganz verzichten.
  4. Geflechtschirm bevorzugen. Ein reiner Folienschirm ist in der Schirmwirkung um etwa den Faktor 5 schlechter.
  5. Bei schlechtem Potentialausgleich zwischen den Schirmauflagepunkten ist parallel zur Busleitung ein zusätzlicher Ausgleichsleiter von mindestens 10 mm² zu verlegen. Er übernimmt den Ausgleichsstrom, der sonst über den Schirm fließen würde. Das ist der richtige Weg – nicht das Weglassen der zweiten Schirmauflage.
  6. Eine Mehrfacherdung des Schirms, auch außerhalb des Schaltschranks, ist zulässig und bei langen Strecken sinnvoll.
  7. Den Schirm nicht auf den Bezugsleiter legen. Störströme gehören auf PE, nicht in den Signalbezug.
Ausnahme: Lässt sich bei nachweislich schlechtem Potentialausgleich kein Ausgleichsleiter nachrüsten und treten niederfrequente Störungen auf, kann der Schirm an einem Ende über einen Kondensator (z. B. 10 nF/100 V) geerdet werden. Für Hochfrequenz bleibt er damit beidseitig aufgelegt, für Netzfrequenz ist die Schleife aufgetrennt. Das ist ein Behelf, nicht der Regelfall.
Vor dem Auflegen prüfen: Bei vielen Geräten ist die GND‑Klemme der RS485‑Schnittstelle intern bereits mit Gehäuse und Schutzleiter verbunden. Das lässt sich im spannungsfreien Zustand mit einem Durchgangsprüfer zwischen GND‑Klemme und Schutzleiteranschluss des Geräts feststellen. Besteht dort Durchgang, ist der Erdungspunkt bereits gesetzt – dann darf weder Bezugsleiter noch Schirm an einer weiteren Stelle aufgelegt werden.
Bei galvanisch getrennten RS485‑Schnittstellen bleibt der isolierte Bezug frei; eine Verbindung mit PE würde die Trennung aufheben.
Grundlage: Siemens, Installationshinweise für EMV‑gerechten Aufbau, Regeln 8 bis 11 (Schirme digitaler Signalleitungen beidseitig auflegen; Ausgleichsleiter ≥ 10 mm² bei schlechtem Potentialausgleich; Folienschirme ungünstig; einseitige Auflage nur bei analogen Signalen).

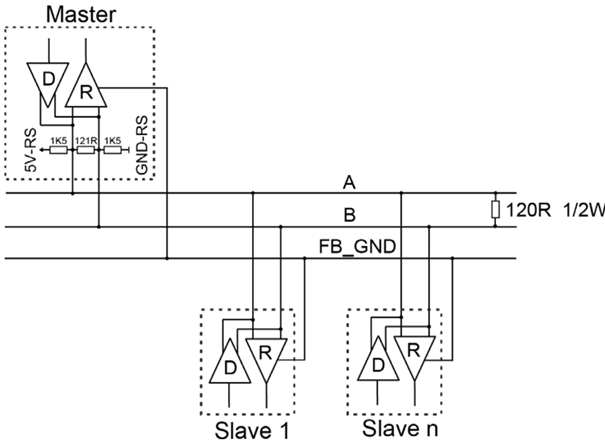

5. Terminierung des RS485‑Busses

Zur Sicherstellung einer stabilen Kommunikation ist der RS485‑Bus korrekt zu terminieren:
  1. Der Lobas CC100 verfügt über einen fest integrierten 120‑Ω‑Abschlusswiderstand. Dieser ist nicht schaltbar. Der CC100 muss daher zwingend eines der beiden physikalischen Busenden bilden und darf nicht als Zwischenteilnehmer in die Linie eingeschleift werden.
  2. Der native Lobas verfügt ebenfalls über einen integrierten Abschlusswiderstand, der über einen Slider aktiviert bzw. deaktiviert werden kann.
  3. Das gegenüberliegende physikalische Ende des RS485‑Busses muss mit einem 120‑Ω‑Abschlusswiderstand terminiert werden.
  4. Auf der Lobas‑Seite darf kein zusätzlicher externer Abschlusswiderstand gesetzt werden.
  5. Eine Terminierung ist ausschließlich an den physikalischen Enden des Busses zulässig.
  6. Zwischenliegende Teilnehmer dürfen nicht terminiert werden.
  7. Empfohlen werden bis zu 16 Teilnehmer je RS485‑Bus. Technisch sind nach RS485 bis zu 32 Teilnehmer möglich; oberhalb von 16 steigen jedoch Signalbelastung und Störanfälligkeit, und die Zykluszeit der Abfrage verlängert sich spürbar. Größere Konfigurationen sind projektspezifisch zu bewerten.
Hinweis zur Buslage: Da der Abschlusswiderstand des CC100 fest verbaut ist, bestimmt die Gerätewahl die Topologie: Der CC100 liegt immer am Anfang oder Ende der Linie. Beim nativen Lobas lässt sich der Abschlusswiderstand über den Slider am Gerät deaktivieren – nur dieser kann daher auch als Zwischenteilnehmer betrieben werden.

Terminierung am letzten Teilnehmer
Viele Komponenten – insbesondere Stromzähler – besitzen keinen integrierten Abschlusswiderstand. In diesem Fall ist am letzten Teilnehmer der Linie ein diskreter Widerstand von 120 Ω direkt an den Klemmen zwischen A und B zu setzen.
Empfohlen wird ein Metallschicht‑ oder Metalldrahtwiderstand, 120 Ω, mindestens 0,25 W. Kohleschichtwiderstände sind wegen ihrer größeren Toleranz und Temperaturdrift weniger geeignet.
Der Widerstand wird gemeinsam mit den Busadern in die Klemme eingeführt. Achten Sie darauf, dass beide Verbindungen sicher klemmen – ein mitgeklemmter Widerstandsdraht kann die Litze aus der Klemme drücken.
Ist am letzten Teilnehmer ein Abschlusswiderstand zuschaltbar, ist dieser zu verwenden und kein zusätzlicher externer Widerstand zu setzen.

6. Parametrierung der Modbus‑Kommunikation

6.1 Modbus‑Adresse (Slave‑ID)

  1. Jeder angebundenen Komponente ist eine eindeutige Modbus‑Slave‑ID zuzuweisen.
  2. Die Einstellung erfolgt direkt an der jeweiligen Komponente (z. B. über DIP‑Schalter, Display oder Konfigurationssoftware).
  3. Doppelte Slave‑IDs innerhalb eines Busses sind unzulässig.

6.2 Kommunikationsparameter

Die Modbus‑Kommunikation erfolgt mit fest vorgegebenen Parametern, die von der anzubindenden Komponente zu unterstützen sind:
  1. Baudrate
  2. Parität
  3. Stoppbits
Abweichende Einstellungen sind nicht zulässig und führen zu Kommunikationsfehlern.

7. Inbetriebnahme und Prüfung

Nach Abschluss der Verdrahtung und Parametrierung sind folgende Prüfungen durchzuführen:
  1. Sichtprüfung der RS485‑Verdrahtung
  2. Kontrolle der Terminierung
  3. Überprüfung der eingestellten Slave‑ID
  4. Prüfung der Kommunikation über die Benutzeroberfläche von Lobas
Bei erfolgreicher Inbetriebnahme werden die Mess‑ und Statuswerte der Komponente im System angezeigt und für das Lastmanagement verwendet.

8. Hinweise

  1. Arbeiten an der Busverdrahtung dürfen nur im spannungsfreien Zustand erfolgen.
  2. Ausschließlich der Lobas darf Master bei dem RS485‑Bus sein.
  3. Bei Kommunikationsproblemen sind zuerst Verdrahtung, Terminierung und Adressierung zu prüfen.

9. Fehlersuche bei fehlender oder gestörter Kommunikation

9.1 A und B tauschen

Kommt keine Kommunikation zustande, obwohl Verdrahtung, Terminierung, Slave‑ID und Schnittstellenparameter korrekt sind: A und B an einem Ende tauschen.
Grund: Die Bezeichnung der beiden Signaladern ist herstellerübergreifend uneinheitlich. Die Norm TIA/EIA‑485 definiert „A“ als die invertierende Leitung; viele Hersteller beschriften jedoch die nicht‑invertierende Ader mit „A“. Je nach Gerätepaarung ist die Zuordnung A↔A / B↔B deshalb falsch, obwohl sie nach Beschriftung richtig aussieht. Dasselbe gilt für die Varianten D+/D−, TxD+/TxD− und 485+/485−.
Das Tauschen ist gefahrlos – RS485‑Treiber nehmen durch vertauschte Signaladern keinen Schaden. Es ist der erste Test, den Sie durchführen sollten.

9.2 Terminierung messen

Im spannungsfreien Zustand den Widerstand zwischen A und B an einer beliebigen Stelle des Busses messen:
MesswertBedeutung
ca. 60 Ωkorrekt – zwei Abschlusswiderstände parallel
ca. 120 Ωnur ein Abschlusswiderstand aktiv
deutlich unter 60 Ωzu viele Abschlusswiderstände, z. B. an Zwischenteilnehmern
sehr hochohmigkeine Terminierung oder Leitungsunterbrechung
Hinweis: Interne Bias‑Widerstände einzelner Geräte können den Messwert beeinflussen. Die Größenordnung bleibt jedoch aussagekräftig.

9.3 Weitere Prüfschritte

  1. Bei mehreren Teilnehmern alle bis auf einen abklemmen und einzeln prüfen. So lassen sich ein störender Teilnehmer oder eine doppelt vergebene Slave‑ID schnell eingrenzen.
  2. Gemeinsames Bezugspotenzial prüfen – insbesondere, wenn die Geräte aus unterschiedlichen Verteilungen gespeist werden.
  3. Stichleitungen prüfen und auf ein Minimum kürzen.
  4. Klemmstellen auf gebrochene Adern prüfen. Bei starren Leitern den Bereich unmittelbar hinter der Klemme kontrollieren.
  5. Schnittstellenparameter aller Teilnehmer gegeneinander abgleichen – alle Geräte am Bus müssen identisch eingestellt sein.
  6. Abschlusswiderstand am Lobas prüfen: Beim nativen Lobas über den Slider am Gerät, beim CC100 gemäß Abschnitt 5.

9.4 Typische Fehlerbilder

SymptomWahrscheinliche Ursache
Gar keine KommunikationA und B vertauscht, falsche Slave‑ID, falsche Baudrate
Sporadische Aussetzer, nehmen mit der Leitungslänge zuTerminierung fehlt oder ist falsch gesetzt, Schirm nicht aufgelegt
Funktioniert mit einem Gerät, nicht mit mehrerenDoppelte Slave‑ID, Stern‑ statt Linientopologie, zu lange Stichleitung
Funktioniert zeitweise, bricht unter Last zusammenFehlendes gemeinsames Bezugspotenzial, EMV‑Einkopplung
Funktionierte zunächst, fällt nach Monaten ausGebrochene Ader an der Klemmstelle
