Anbindung von Komponenten über digitale Eingänge

Anbindung von Komponenten über digitale Eingänge

1. Zweck und Anwendungsbereich

Dieser Abschnitt beschreibt die Nutzung der digitalen Eingänge von Lobas zur Erfassung externer Schalt‑ und Steuersignale.
Digitale Eingänge dienen der Übernahme binärer Zustände (Ein/Aus) aus externen Systemen und Komponenten und ermöglichen die Berücksichtigung externer Vorgaben im Betrieb von Lobas.
Die digitalen Eingänge sind nicht für die Übertragung von Messwerten oder die serielle Kommunikation vorgesehen.

2. Funktionsprinzip der digitalen Eingänge

Die digitalen Eingänge von Lobas arbeiten positivschaltend mit 24 V DC.
Ein anliegendes Signal wird als logischer Zustand ausgewertet und im System weiterverarbeitet.

Eigenschaften der digitalen Eingänge:
  1. Erfassung von binären Signalen (High / Low)
  2. Keine Protokoll‑ oder Datenkommunikation
  3. Keine Übertragung von Leistungs‑ oder Energiewerten
  4. Interne Entstörung durch RC‑Filter zur Unterdrückung kurzer Störimpulse
Die Auswertung erfolgt ereignis‑ oder zustandsbasiert.

3. Typische angebundene Komponenten

3.1 FNN‑Steuerboxen

Der zentrale und vorgesehene Anwendungsfall für die digitalen Eingänge ist die Anbindung von FNN‑Steuerboxen, insbesondere im Kontext regulatorischer Vorgaben (z. B. § 14a EnWG).
FNN‑Steuerboxen stellen:
  1. diskrete Steuersignale (z. B. Freigabe, Begrenzung, Sperre)
  2. als elektrische Schaltsignale (typischerweise 24 V)
zur Verfügung, die über die digitalen Eingänge von Lobas erfasst werden.
Lobas kann diese Signale zur Anpassung des Betriebsverhaltens auswerten, beispielsweise zur Berücksichtigung externer Netzvorgaben.

3.2 Freigabe‑ und Sperrkontakte

Digitale Eingänge können zur Anbindung externer Freigabe‑ oder Sperrsignale genutzt werden, z. B.:
  1. Ladefreigabe durch übergeordnete Steuerungen
  2. Betriebssperren über externe Schalter oder Relais
  3. zeit‑ oder zustandsabhängige Freigaben
Die Signale werden ausschließlich als logische Zustände interpretiert.

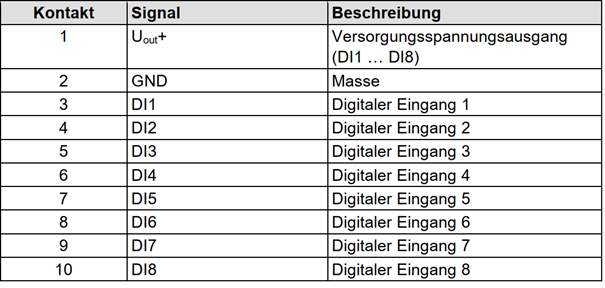

4. Elektrischer Anschluss der digitalen Eingänge

  1. Die digitalen Eingänge arbeiten positivschaltend.
  2. Zur Signalgebung kann die interne 24‑V‑Versorgung (Uout+) verwendet werden.
  3. Jeder Eingang ist intern entstört und für industrielle Steuersignale ausgelegt.
Der elektrische Anschluss hat gemäß den technischen Spezifikationen von Lobas und unter Einhaltung der geltenden elektrotechnischen Vorschriften zu erfolgen.



Info
Soll neben der Nutzung der digitalen Eingänge auch eine Interpretation der Signale sowie die Verwendung digitaler Ausgänge erforderlich sein, ist hierfür eine separate Projektanfrage notwendig. Diese Zusatzleistung kann kostenpflichtig über unseren Vertrieb beauftragt werden. Mehr dazu auf energielenker.de.

5. Hinweise zum Betrieb

  1. Digitale Eingänge erfassen ausschließlich den aktuellen Signalzustand.
  2. Eine Skalierung, Interpretation oder Umrechnung von Messwerten ist nicht möglich.
  3. Änderungen an der Verdrahtung dürfen nur im spannungsfreien Zustand erfolgen.
  4. Die Zuordnung und Bedeutung der Eingangssignale ist projektspezifisch festzulegen und zu dokumentieren.
