Xcharge - C6EU
Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Xcharge C6EU Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.
1. Allgemeine Voraussetzungen
- Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
- Benutzername: admin
- Passwort: 123456
- Zugang zum WebUI:
- Passwort: xhargeWebUI
- Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
- Unterstützte energielenker Systeme: Lobas
- Feste IP-Adresse für die Ladestation
- Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
- Admin-Zugangsdaten für das energielenker System
Verfügbare Konfigurationsmöglichkeiten
✅ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers
Komponentenanbindung
Anbindung der Ladestation via OCPP
OCPP Version: 1.6-J
LMB Version: 3.19.0
Unterstützte Features
Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
- ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
- ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
- ❌Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
- ✅ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
- ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.
Benötigte Voraussetzungen
- Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
- Lobas muss feste IP-Adresse im lokalen Netzwerk besitzen
Step-by-Step: Konfiguration in der Ladestation
1. Die Maximale Stromgrenze der Ladestation einstellen.
Die Ladestromgrenze kann im Web-UI eingestellt werden.
2. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

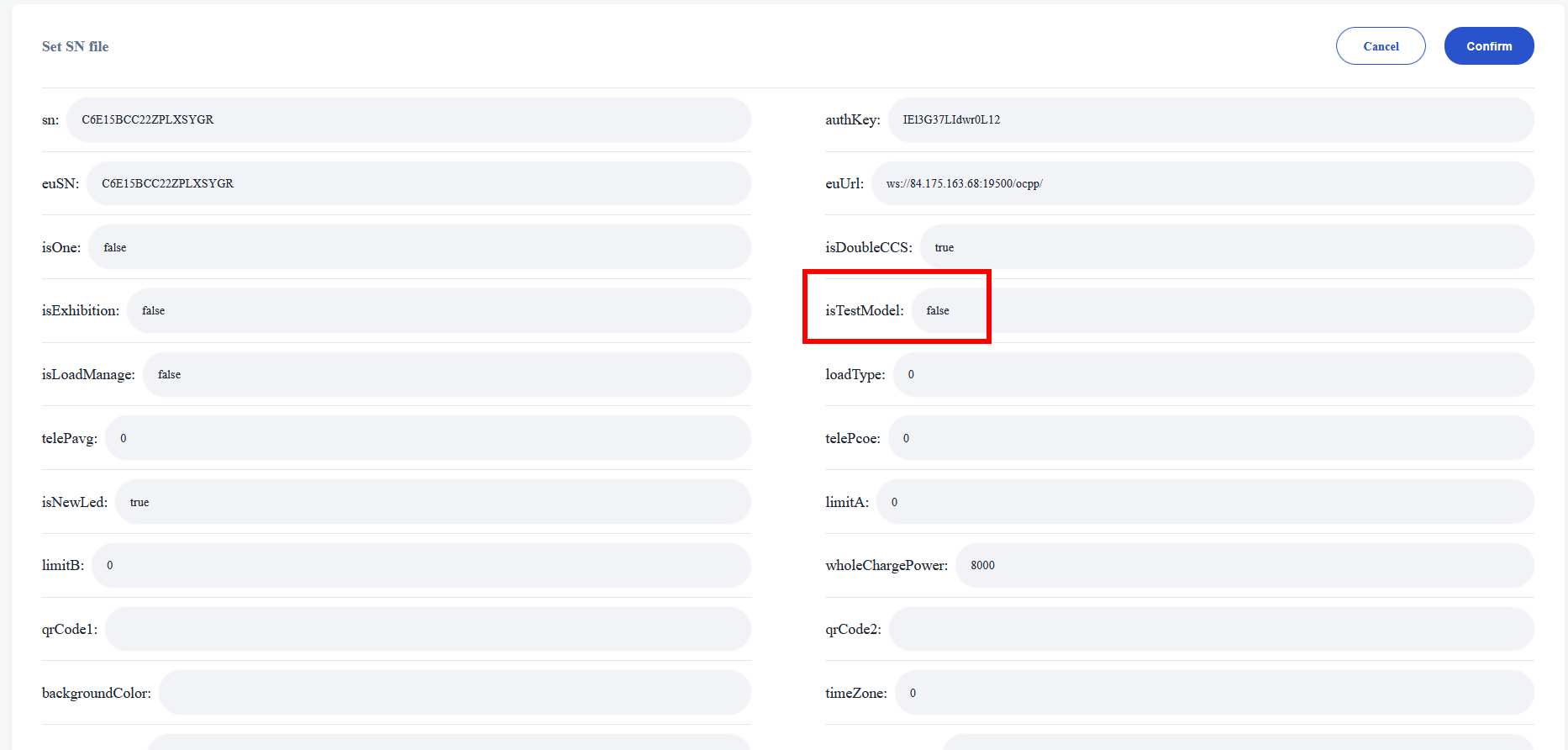

- Test-Model-Funktion der LS muss deaktiviert werden

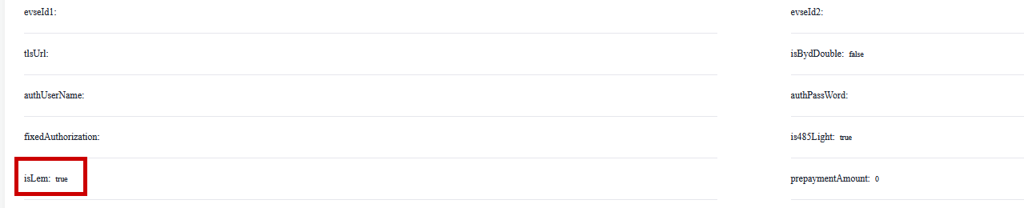

In der Ladestation kann AC- oder DC-seitig mittels Powermeter gemessen werden. In der Ladestation muss korrekt eingestellt werden, welcher Zähler verbaut ist. Dafür ist der Ladestationsseitige Parameter isLem zu nutzen.
4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen

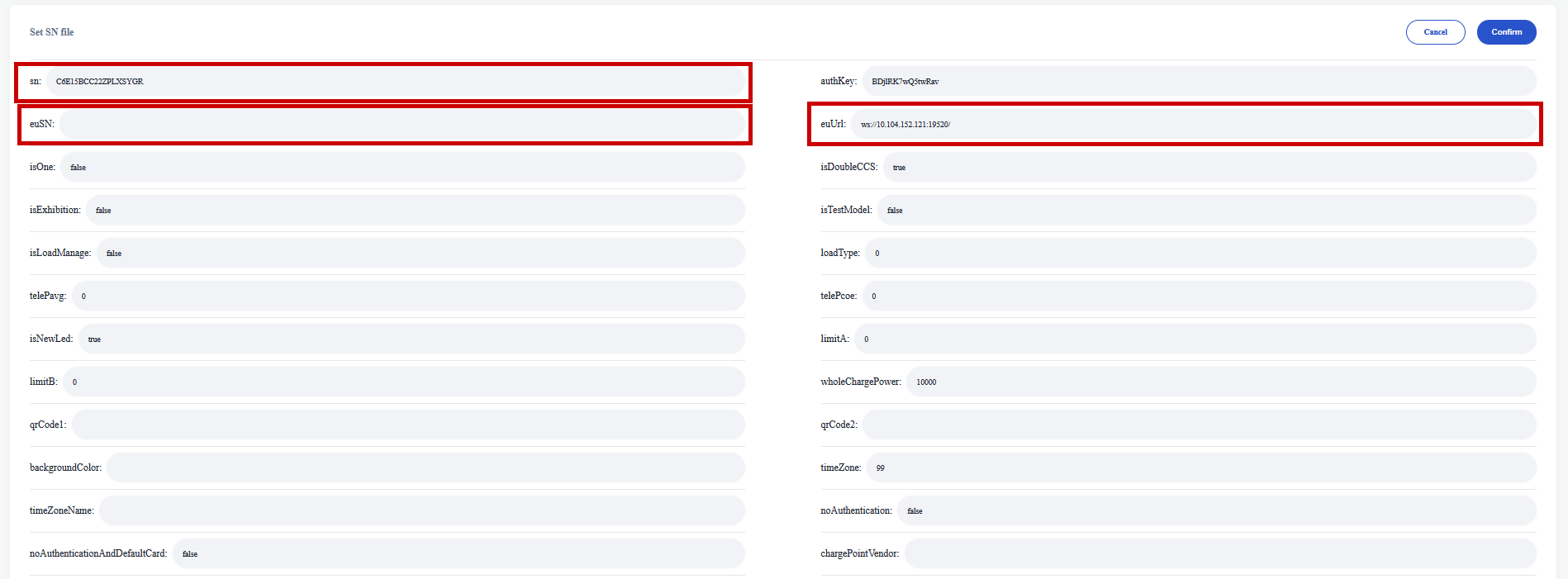

- Im Feld euUrl muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520/
- Die euSN (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden. Wird diese nicht konfiguriert, nutzt die Ladestation die Seriennummer als ChargepointID.
5. Autorisierung aktivieren

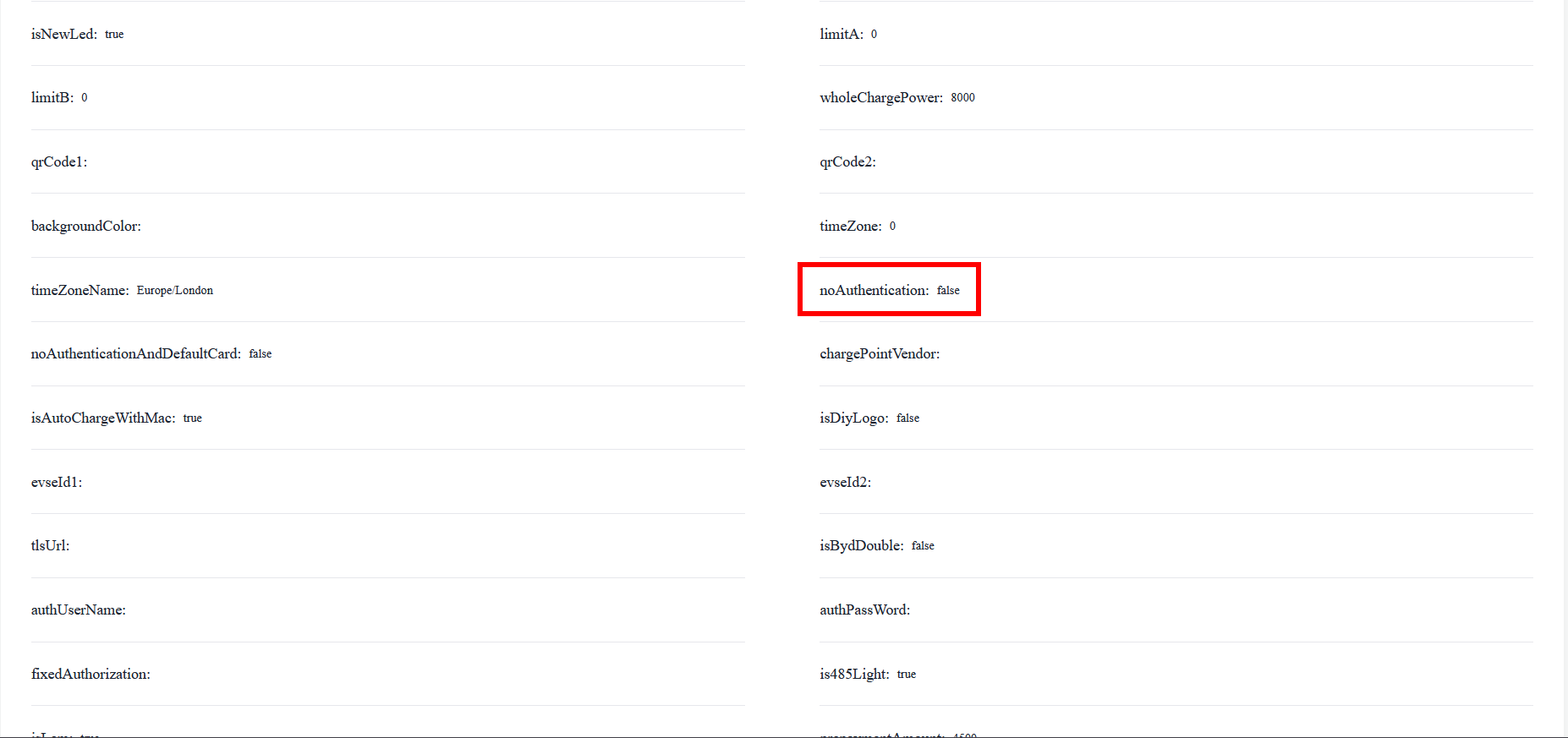

Die Autorisierungsvariante muss im Web-UI eingestellt werden. Anschließend muss die Ladestation rebootet werden.
Autorisierung via RFID wird empfohlen.
Step-by-Step: Konfiguration im Lastmanagement
1. Ladepunkt anlegen
- Lobas: Neuen Ladepunkt anlegen
2. Kommunikationseinstellungen

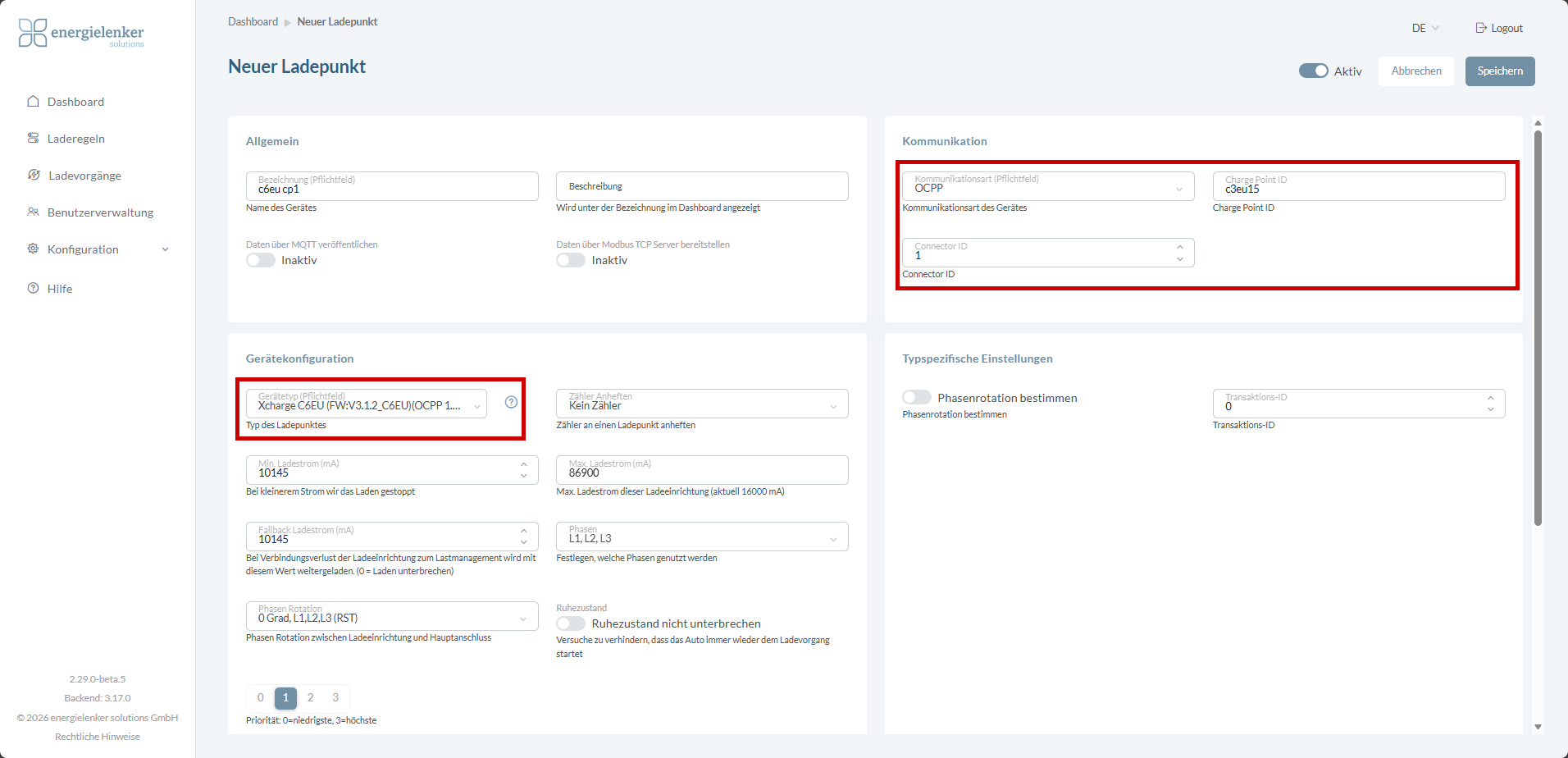

- Wähle als Kommunikationsart OCCP
- Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein
- Der Ladepunkt 1 hat die Connector ID 1, der Ladepunkt 2 hat die Connector ID 2
3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.

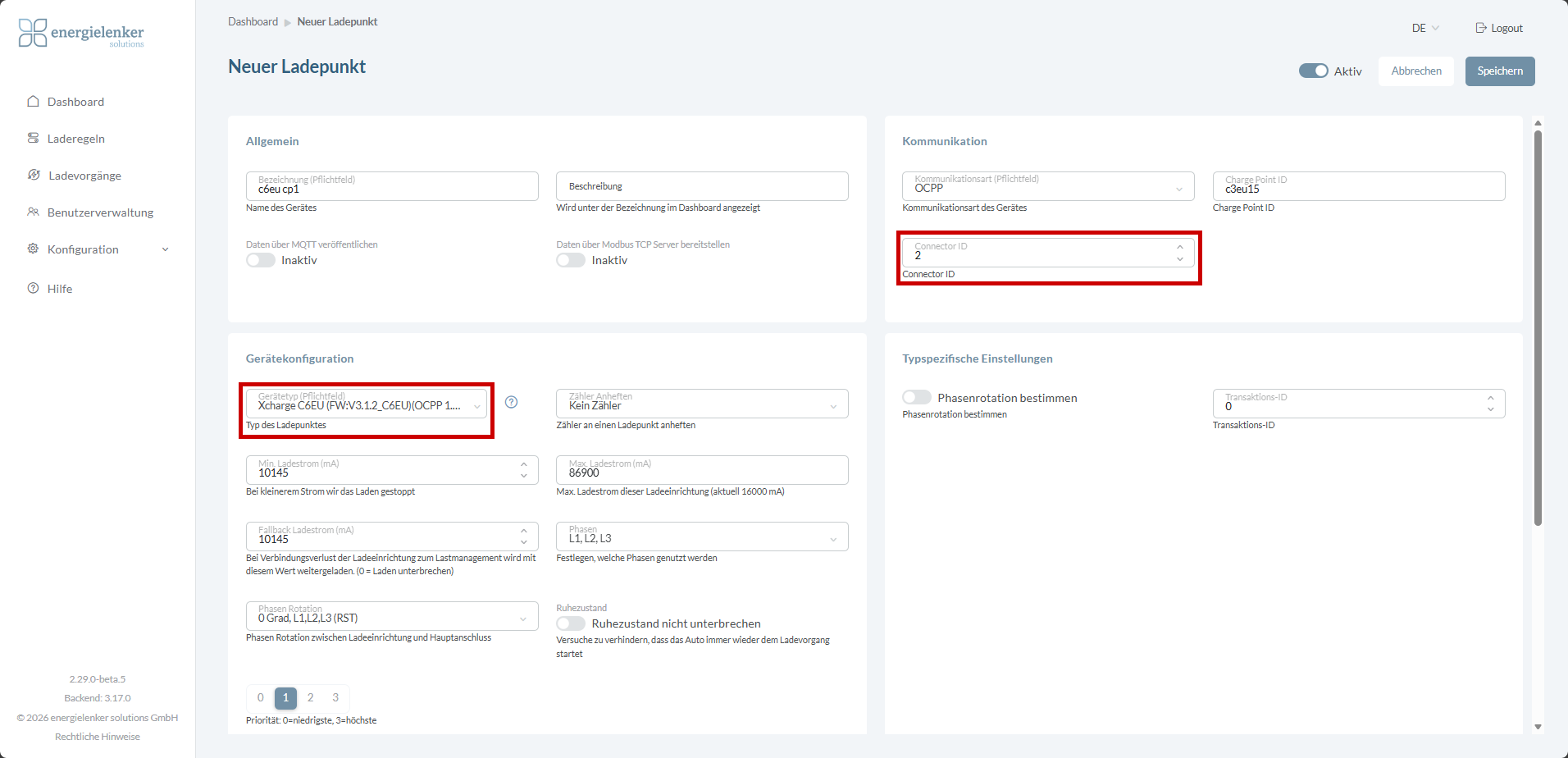

- Lobas: Wähle Xcharge C6EU bei Gerätetyp

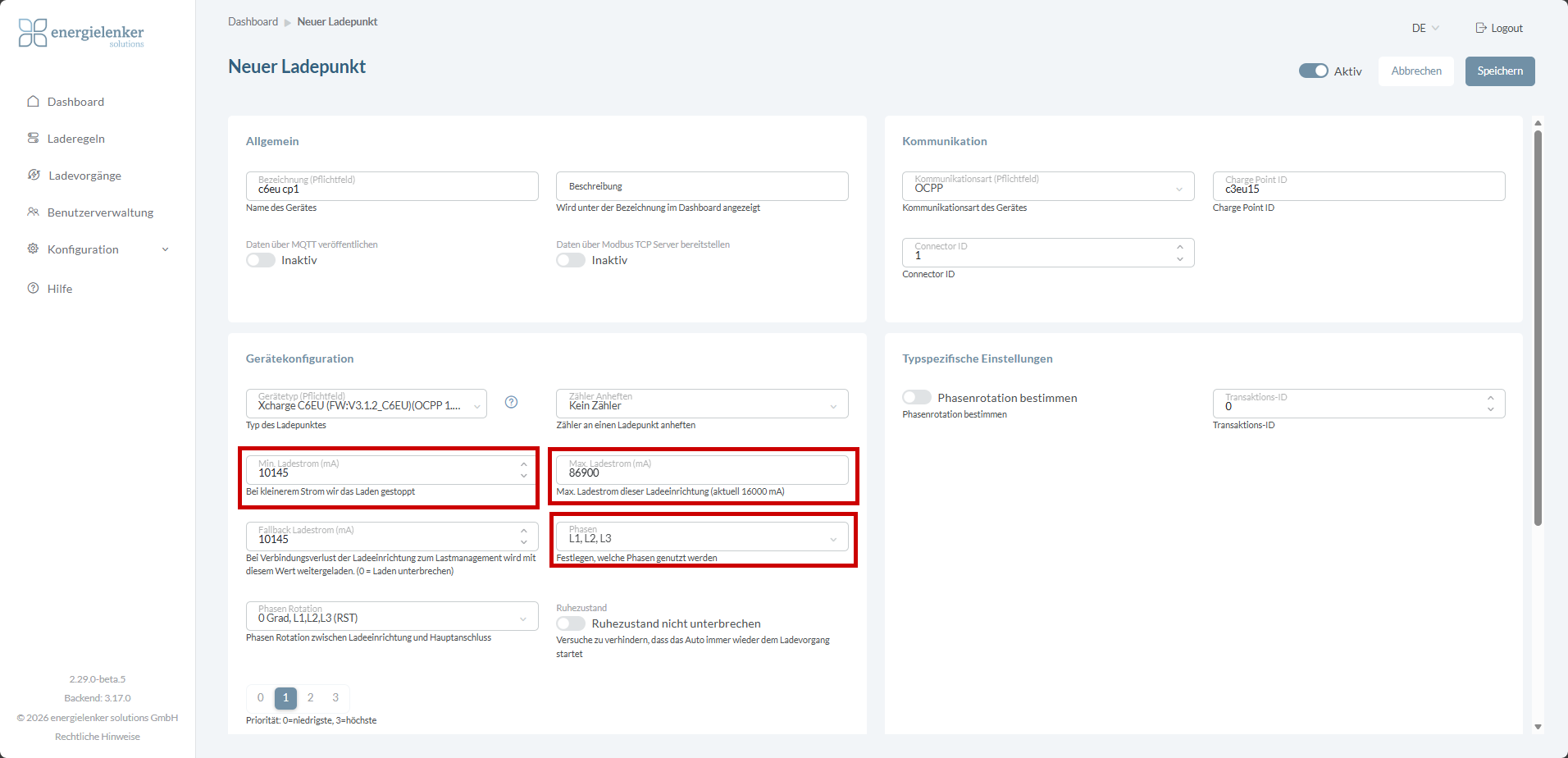

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.
Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden. Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max. Ladestrom im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.
