Nidec - DirectPower PS DC Tower 160/400
Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Nidec - DirectPower PS DC Tower 160/400 Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.
1. Allgemeine Voraussetzungen
- Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
- Benutzername: operator
- Passwort: #bYugOM6w@7ABFc;5a9UB:Cn.g%YZy
- Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
- Unterstützte energielenker Systeme: Lobas
- Feste IP-Adresse für die Ladestation
- Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
- Admin-Zugangsdaten für das energielenker System
Verfügbare Konfigurationsmöglichkeiten
✅ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers
Anmerkungen
Die Ladestation muss per Lan mit dem Laptop verbunden werden.
Auf die Ladestation kann über die folgende IP-Adresse zugegriffen werden: http://192.168.10.1:81/configurator
Komponentenanbindung
Anbindung der Ladestation via Modbus TCP
Unterstützte Features
Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
- ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
- ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
- ❌ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
- ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
- ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.
Benötigte Voraussetzung
- Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
- Die Ladestation muss eine feste IP-Adresse haben.
Konfiguration an der Ladestation

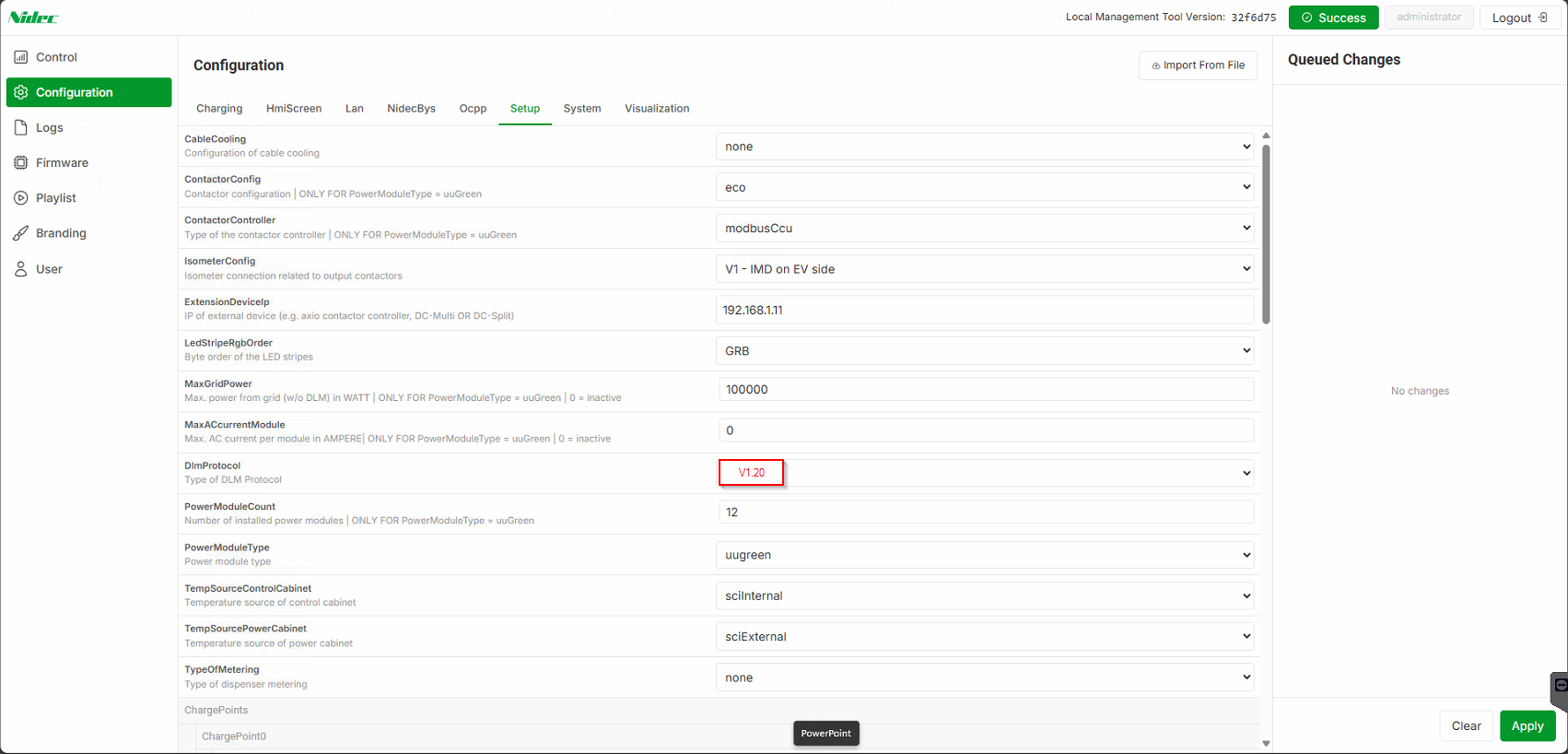

Modbus-Server aktivieren
- Modbus-Kommunikationsschnittstelle aktivieren und konfigurieren.
Step-by-Step: Konfiguration am energielenker System

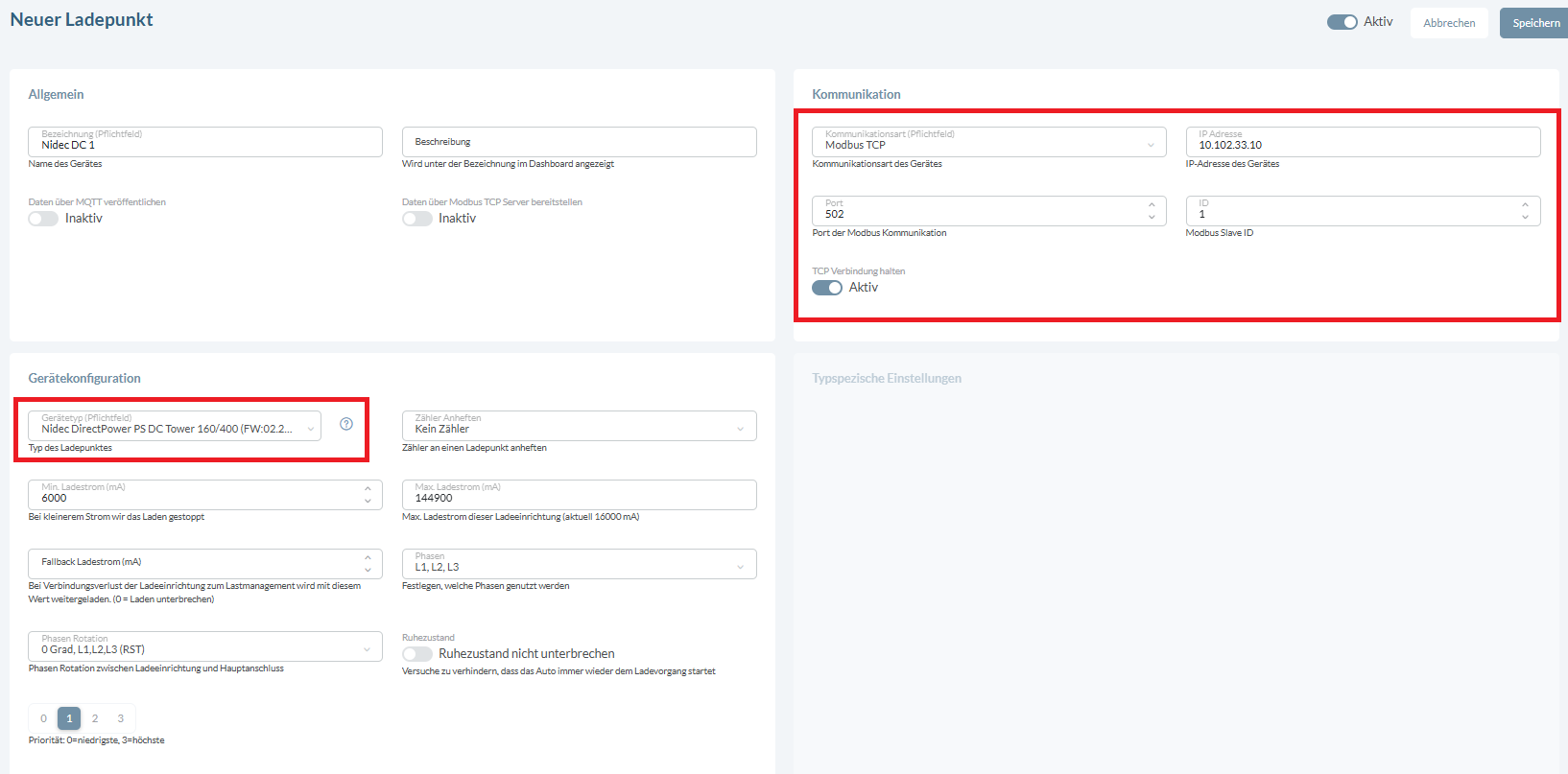

1. Ladepunkt anlegen
- Lobas: Neuen Ladepunkt anlegen
2. Kommunikationseinstellungen
- Wähle als Kommunikationsart Modbus TCP
- Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
- Der Modbus-Kommunikationsport für den Ladepunkt 1 ist 502.

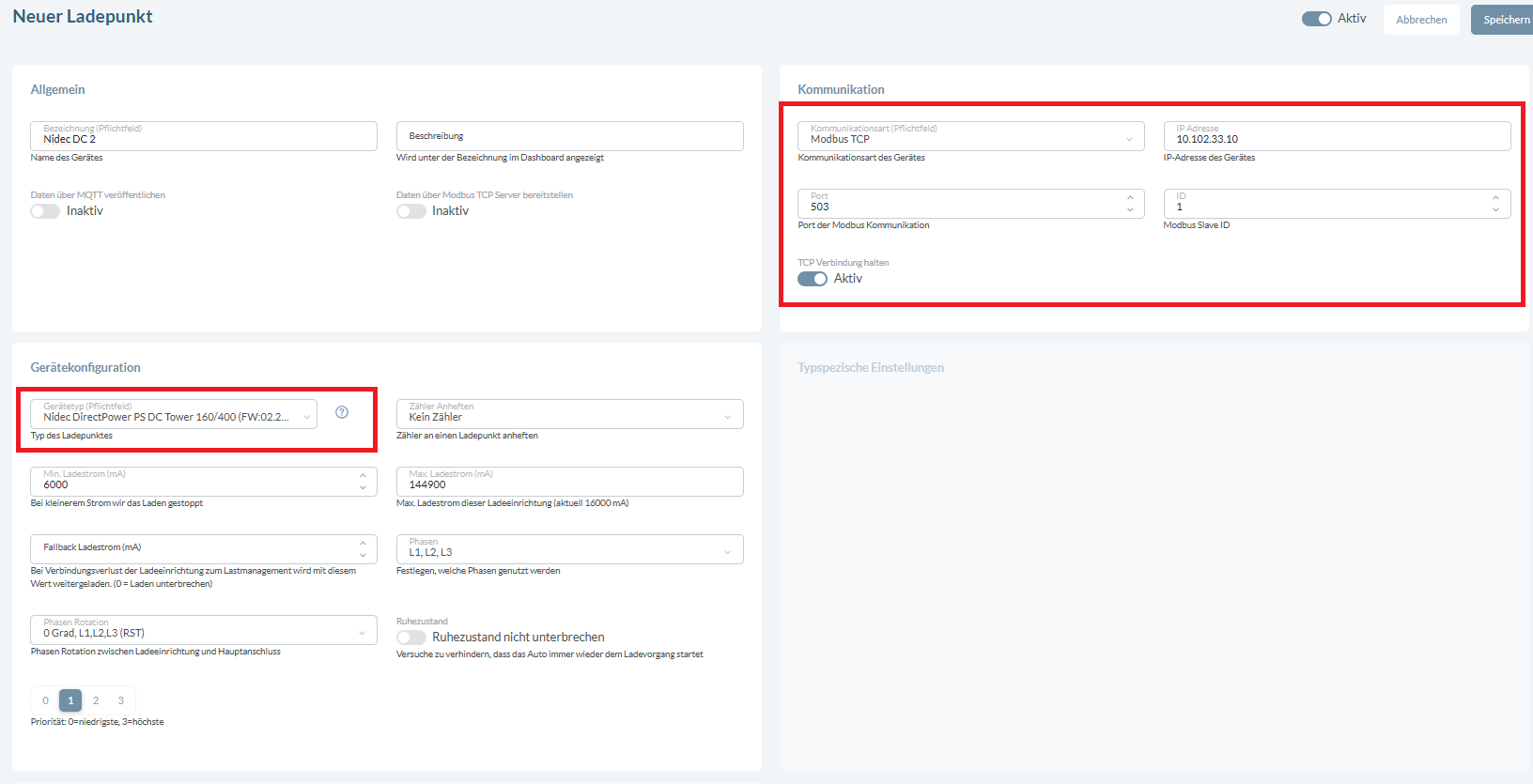

- Der Modbus-Kommunikationsport für den Ladepunkt 2 ist 503.
- Gebe als Modbus Slave ID 1 ein
- TCP Verbindung halten sollte auf Aktiv belassen werden.
3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
- Lobas: Wähle Nidec - DirectPower PS DC Tower 160/400 bei Gerätetyp
Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Der min. Ladestrom geht bis 6 A einzustellen.
Der im Lastmanagement zu konfigurierende Max. Ladestrom muss AC-seitig einphasig umgerechnet angegeben werden.
Hat ein Ladepunkt bspw. eine maximale Leistung von 150kW, ergibt sich der zu konfigurierende Max. Ladestrom im Lastmanagement zu 217,3A:
150000W / 3 / 230V ≈ 217A
- Im Feld Phasen muss L1, L2 ,L3 eingetragen werden, da DC-Ladepunkte alle drei Phasen Verteilernetz-seitig gleich belasten.
- Im Feld Phasenrotation kann ein beliebiger Wert eingestellt werden, da Phasenrotation bei DC-Ladepunkten keinen Effekt hat.
