Schnittstellen im Lobas-System konfigurieren

In diesem Artikel erfährst du, wie du im Lobas-System die wichtigsten Schnittstellen einrichtest – darunter OCPP, MQTT, Modbus TCP und serielle Verbindungen. Diese Konfigurationen ermöglichen deinem Energiemanagementsystem die Kommunikation mit anderen Geräten und Netzwerken. Die Anleitung richtet sich an Nutzer:innen, die ihr System in externe Umgebungen integrieren möchten.

Voraussetzungen

  1. Admin-Zugang zur Benutzeroberfläche deines Lobas-Systems
  2. Zugriff auf die IP-Adresse oder URL des Systems im lokalen Netzwerk
  3. Ggf. Zugangsdaten zu MQTT-Broker oder OCPP-Server

Schritt-für-Schritt-Anoleitung

1. OCPP-Server konfigurieren

Über OCPP (Open Charge Point Protocol) verbindest du Ladepunkte mit einem zentralen System.

  1. Öffne die Benutzeroberfläche deines Lobas-Systems im Browser.
  2. Klicke links im Menü auf Einstellungen.
  3. Wähle den Abschnitt Schnittstellen aus.
  4. Aktiviere im Bereich OCPP Server die TLS-Verschlüsselung, wenn du eine gesicherte Verbindung nutzen willst.
  5. Trage unter Server Port den richtigen Port für deinen OCPP-Server ein.
  6. (Optional) Gib ein Server-Passwort ein, falls dein Server Authentifizierung verlangt.

Tipp:
Diese Einstellungen sind notwendig, wenn du Ladevorgänge zentral überwachen oder steuern möchtest.

2. MQTT-Kommunikation einrichten

MQTT (Message Queuing Telemetry Transport) ist ein verbreitetes Protokoll zur Kommunikation in IoT-Systemen.

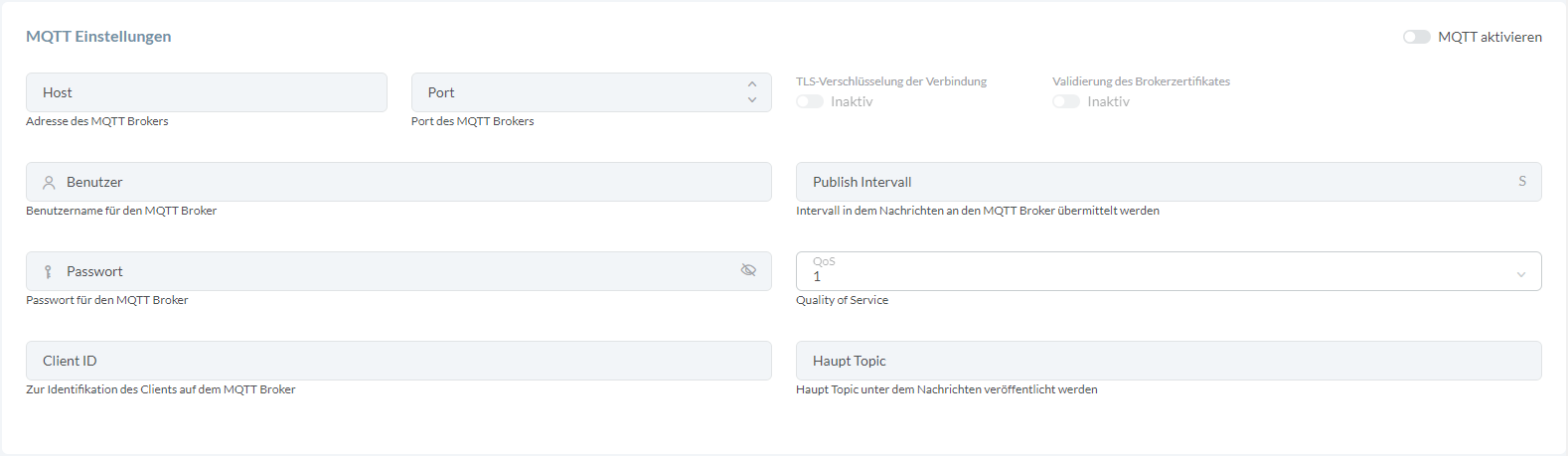

  1. Aktiviere beim Erstellen des Ladepunkts/Zählers im Abschnitt MQTT Einstellungen die Option MQTT aktivieren.
  2. Gib unter Host die Adresse deines MQTT-Brokers ein (z. B. mqtt.example.net).
  3. Trage den passenden Port ein – meist 1883 (ohne TLS) oder 8883 (mit TLS).
  4. Gib Benutzername und Passwort für den Brokerzugang ein.
  5. Definiere eine eindeutige Client ID. Sie sollte einzigartig für jeden Client sein, der sich mit dem Broker verbindet.
  6. Aktiviere bei Bedarf TLS-Verschlüsselung für eine sichere Übertragung.
  7. Wähle, ob du das Broker-Zertifikat validieren möchtest.
  8. Lege das Publish-Intervall fest, also das Zeitintervall, in dem Nachrichten veröffentlicht werden – z. B. alle 10 Sekunden.
  9. Wähle das gewünschte QoS-Level aus:
    1. 0: Nachricht maximal einmal senden
    2. 1: Nachricht mindestens einmal senden
    3. 2: Nachricht kommt genau einmal an
  10. Definiere dein Haupttopic, unter dem die Daten veröffentlicht werden.
Hier findest du die Struktur der Topics.

Tipp:
MQTT eignet sich hervorragend, um das Lobas-System in Smart Home- oder externe Energiemanagementplattformen einzubinden.

3. Modbus TCP aktivieren

Modbus TCP ist ein verbreitetes Protokoll zur Kommunikation zwischen Steuerungssystemen.

  1. Aktiviere im AbschnittModbus TCP Server die Option Modbus aktivieren.
  2. Trage unter Server Port den gewünschten Port für die Verbindung ein (z. B. 502).

4. Serielle COM-Ports einrichten

Über serielle Ports kommuniziert Lobas mit lokal angeschlossenen Geräten wie Zählern oder Steuerungen.

  1. Navigiere im Menü zum Abschnitt COM Ports.
  2. Wähle den entsprechenden COM-Port aus (z. B. COM1, ttyUSB0).
  3. Konfiguriere dort die Kommunikationsparameter wie Baudrate, Parität und Stop-Bits entsprechend deiner angeschlossenen Hardware.

Hinweise

  • Falls du keinen Menüpunkt Schnittstellen siehst, prüfe, ob du als Admin eingeloggt bist.
  • Die Client ID bei MQTT darf nicht doppelt verwendet werden – jeder Client braucht eine eigene.
  • Beim Einsatz von TLS muss der Broker auch TLS unterstützen – andernfalls schlägt die Verbindung fehl.
