Lobas-Hardware installieren

In diesem Artikel erfährst du, wie du die Hardware des Lobas-Systems korrekt anschließt und vorbereitest. Die Anleitung richtet sich an Elektriker:innen, IT-Administratoren oder technisch versierte Personen, die die Installation vornehmen.

Idea
Zur Hilfe kannst du auch diese Videoanleitung verwenden: Lobas verstehen - Installation und Aktivierung

Voraussetzungen

  1. Einbauort mit entsprechender Spannungsversorgung
  2. Zugang zum Schaltschrank bzw. Montageort
  3. Geeignetes Werkzeug zur Verdrahtung

Lobas mit Display (Standardgerät)
Lobas auf CC100-Hardwareplattform
Lobas mit Display (Standardgerät)

1. Spannungsversorgung anschließen

Alert
Beachte, dass sich die Spannungsversorgung abhängig von der Hardwareplattform unterscheidet! Prüfe vorher, um welches Lobas Modell es sich handelt!

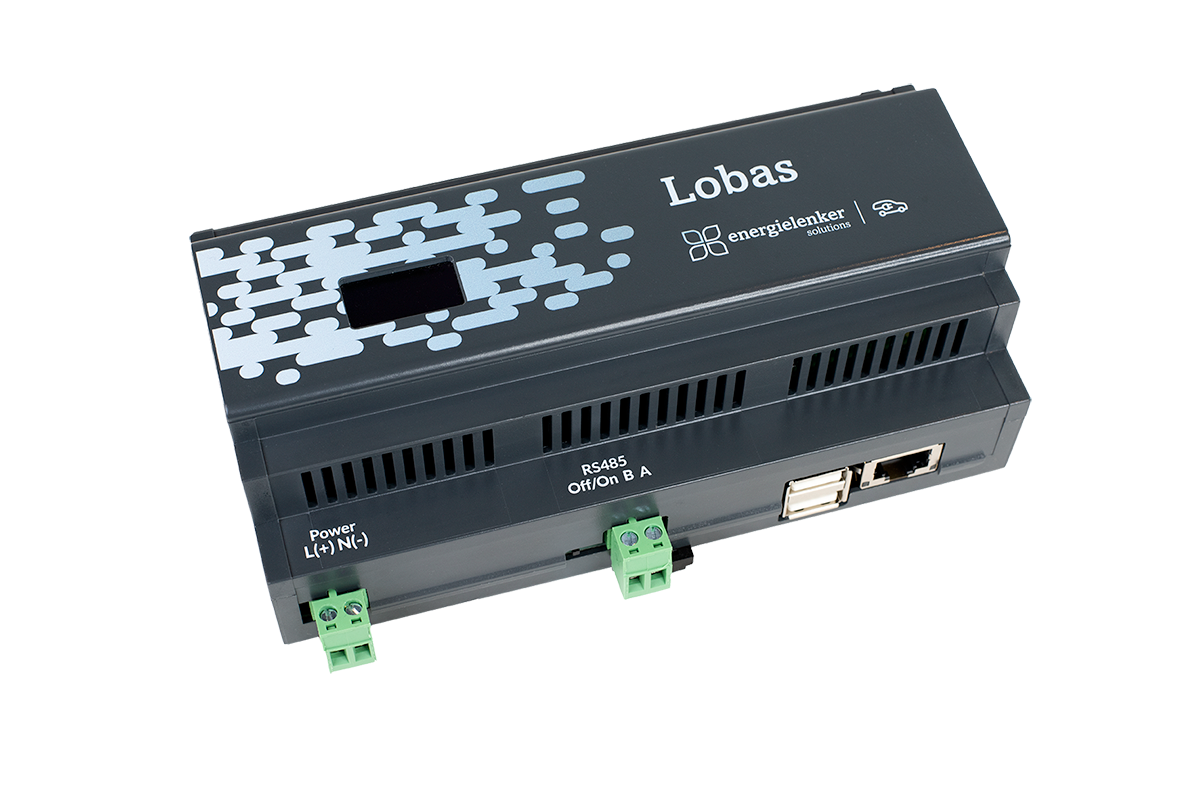

Lobas mit Display (Standardgerät)

Das Standardgerät Lobas hat eine Spannungsversorgung von 230 V AC / 50 Hz. Das Gerät ist an dem vorhandenen Display und dem dunkel- statt hellgrauen Gehäuse erkennbar.
  1. Stelle sicher, dass eine Netzspannung von 230 V AC / 50 Hz bereitsteht.
  2. Schließe die Spannungsversorgung gemäß Installationsplan an.
  3. Beachte die maximale Stromaufnahme von 200 mA.


2. LAN-Anschluss herstellen

  1. Schließe ein Netzwerkkabel an die LAN-Schnittstelle an.
  2. Stelle sicher, dass dein Netzwerk DHCP aktiviert hat.
  3. Alternativ kannst du später eine statische IP-Adresse im Webinterface einstellen.
Lobas auf CC100-Hardwareplattform

1. Spannungsversorgung anschließen

Alert
Beachte, dass sich die Spannungsversorgung abhängig von der Hardwareplattform unterscheidet! Prüfe vorher, um welches Lobas Modell es sich handelt!

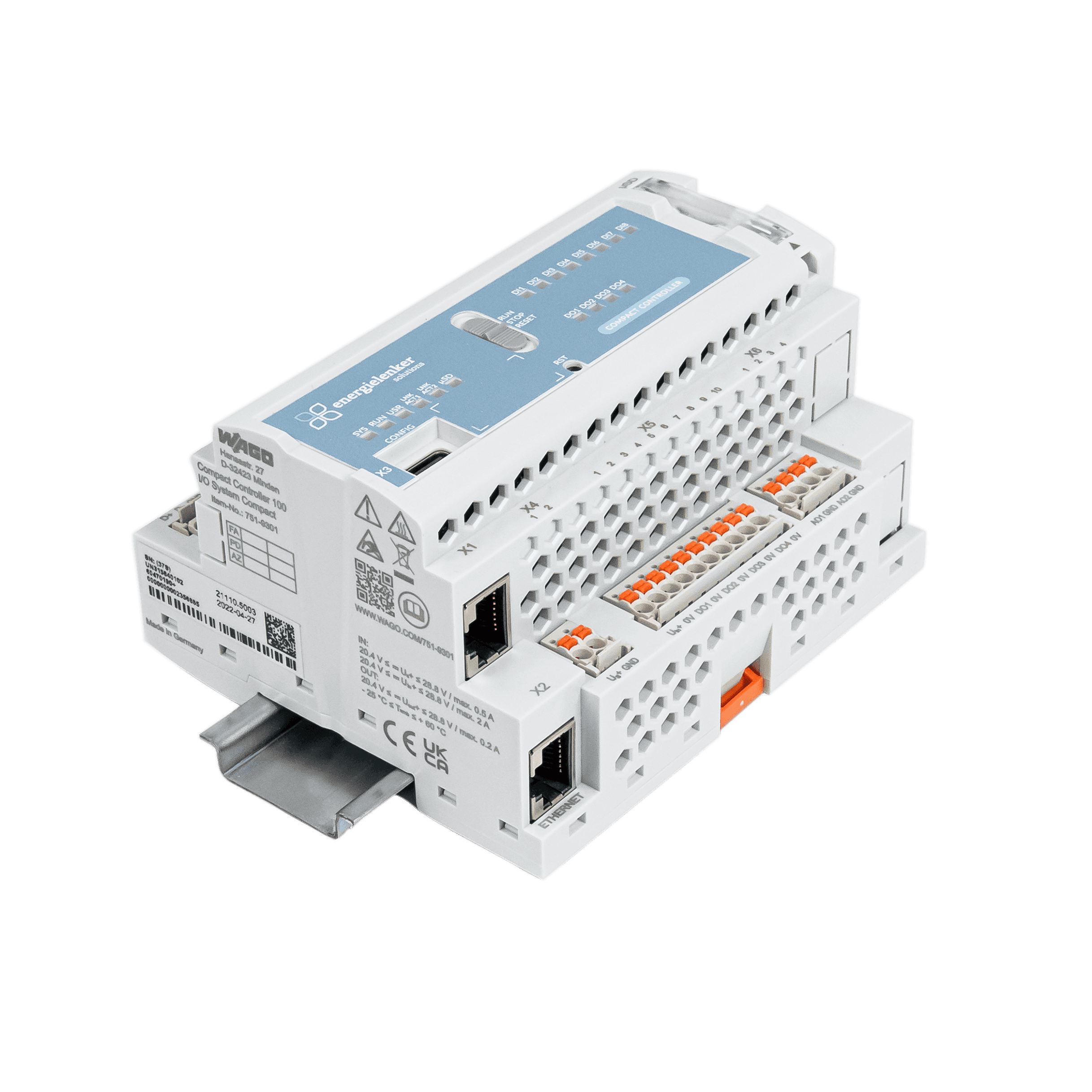

Lobas auf CC100-Hardwareplattform

Das Lobas auf einer CC100-Hardwareplattform hat eine andere Spannungsversorgung. Das Gerät ist an dem fehlenden Display und dem hell- statt dunkelgrauen Gehäuse erkennbar.
  1. Stelle sicher, dass eine Netzspannung von 24 V DC, max. 500 mA (Unterschied zum Standardgerät beachten!) bereitsteht.
  2. Schließe die Spannungsversorgung gemäß Installationsplan an.
  3. Beachte die maximale Stromaufnahme von 200 mA.


Sofern Schritt 1 und 2 erfolgreich umgesetzt wurden, können die Komponenten mit Lobas verbunden werden. Siehe dir dazu die Anleitungen an:
  1. Neuen Ladepunkt anlegen
  2. Zähler des Netzverknüpfungspunktes anlegen
  3. Zähler der Unterverteiler anlegen
