Das Heat Control installieren

Das Heat Control installieren

Diese Anleitung zeigt dir Schritt für Schritt, wie du das Heat Control Modul des Enbas-Systems installierst. Ziel ist eine reibungslose Inbetriebnahme und der optimale Betrieb zur Überwachung und Optimierung deiner Wärmenutzung. Folge den einzelnen Schritten bitte sorgfältig.

Warning
Wir empfehlen, die Installation ausschließlich durch qualifiziertes Fachpersonal durchführen zu lassen. Eine unsachgemäße Montage kann zu Schäden am Gerät oder zu Gefahren für Personen führen.





















Warning
Achtung: Bei überwachungspflichtigen Trink-/Warmwassererwärmern darf Heat Control nicht eingesetzt werden.
Info
Pro Heat Control darf nur eine Wärmepumpe angeschlossen werden.
Info
Es können nur widerstandbasierte Temperatursensoren genutzt werden. (PTC/ NTC/ PT etc.)

Voraussetzungen

  1. Enbas: Ein Enbas ist im Schaltschrank installiert und betriebsbereit.
    1. Wie installiere ich Enbas?
  2. Netzteil: 24V, mindestens 1 Ampere, Heat Control ist auf 24W ausgelegt.
  3. Absicherung: Stelle sicher, dass die elektrische Absicherung des Systems den Sicherheitsstandards entspricht.
  4. RS485-Verbindung: Enbas und Heat Control werden mit einem RS485-Kabel (z.B. Unitronic Bus (120 Ohm Wellenwiderstand))) verbunden.
  5. Modbus-ID: Einstellung erforderlich, andere Modbus-Parameter sind fix (Baudrate, Parität, etc.).

Komponenten

  1. Pufferspeicher-Temperatursensor: RTD-Input
    1. RTD Input 1 - Pufferspeicher 1 - Temperatursensor (beide Adern)
    2. RTD Input 2 - Pufferspeicher 2 - Temperatursensor (beide Adern)
  1. Wärmepumpe: RTD-Output
    1. RTD Output 1 - Pufferspeicher 1 - Temperatursensor (beide Adern)
    2. RTD Output 2 - Pufferspeicher 2 - Temperatursensor (beide Adern)

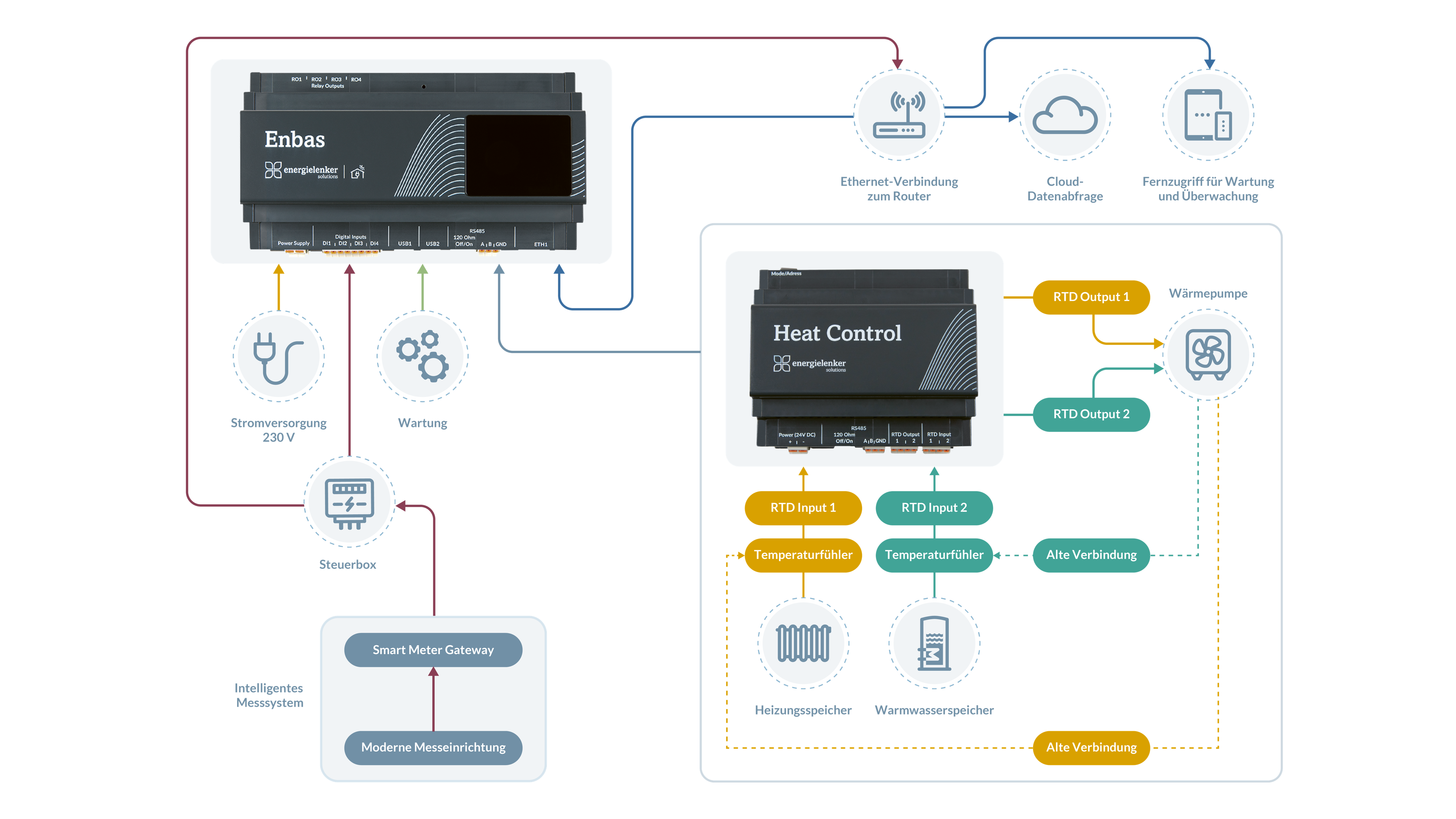

Schaltbild des Heat Control und Enbas

Schaltbild des Heat Controls und Enbas

Schritt-für-Schritt-Anleitung

1. Gerät montieren

  1. Öffne den Schaltschrank.
  2. Raste das Heat Control Modul sicher auf der DIN-Hutschiene ein.
  3. Achte auf ausreichend Platz und Luftzirkulation um das Gerät.
Info
Optional: Wenn Heat Control und Enbas räumlich getrennt montiert werden (z. B. Heat Control nahe der Wärmepumpe), kannst Du ein 2x2x0,75 mm²-Kombikabel verwenden, um RS485 und die 24 V Spannungsversorgung gemeinsam zu übertragen.

2. Stromversorgung anschließen

  1. Verbinde das 24 V-Netzteil mit dem Heat Control. Achte darauf, dass das Netzteil mindestens 1 Ampere liefert, um die erforderliche Leistung von 24W zu gewährleisten.
  2. Verbinde die 0V (GND) der Gleichstromseite mit dem Schutzleiter (PE) – das entspricht einer PELV-Schaltung.
Alert
Stelle sicher, dass die elektrische Absicherung des Gleichstromnetzteils korrekt installiert ist. Überprüfe außerdem, ob alle Verbindungen sicher sind und den geltenden Sicherheitsstandards (PELV) entsprechen.

3. Heat Control mit Enbas verbinden

Enbas und Heat Control werden mit einem RS485-Buskabel mit 120 Ω verbunden (z.B. Unitronic Bus).
  1. Verbinde mit dem RS485-Buskabel folgende Schnittstellen:
    1. RS485 A des Enbas mit RS485 A Heat Control
    2. RS485 B des Enbas mit RS485 B Heat Control
    3. RS485 GND des Enbas mit RS485 Heat Control
  2. Stelle die Modbus-ID ein. Dies machst du über den Drehregler am Heat Control zu. Siehe Punkt 6 auf dem Schaubild. Wähle eine Modbus-ID zwischen 1-6. Die ID darf nicht 0 betragen.
  3. Aktiviere bei Bedarf den integrierten 120-Ohm-Abschlusswiderstand über den Schiebeschalter.
Idea
Tipp: Ob eine Terminierung notwendig ist, hängt von der Kabellänge und eventuellen Störungen ab. Teste die Verbindung am besten zuerst ohne Terminierung.
Alert
Hinweis: Die Baudrate des Heat Control ist fest auf 9600 eingestellt. Wenn Du andere RS485-Komponenten am selben Bus nutzt, musst Du diese also ebenfalls auf 9600 Baud setzen.

4. Heat Control mit Pufferspeicher verbinden

  1. Schließe den RTD-Temperatursensor entsprechend dem Schaltplan an den vorgesehenen RTD-Eingang des Heat Control an.
Alert
Die Inputs 1 und 2 liegen nebeneinander. Bitte nicht versehentlich Input 1 als Eingang und Input 2 als Ausgang nutzen wollen - oder umgekehrt.

5. Wärmepumpe mit Heat Control verbinden

  1. RTD-Output: Verbindung zur Wärmepumpe herstellen (auf technische Vorgaben achten)
Alert
Die Outputs 1 und 2 liegen nebeneinander. Bitte nicht versehentlich Output 1 als Ausgang und Output 2 als Eingang nutzen wollen - oder umgekehrt.
Info
Pro Heat Control kann nur eine Wärmepumpe angeschlossen werden. Ein Enbas-System unterstützt maximal zwei Heat Control-Module, mit je zwei Speichern pro Modul.
Damit ist die Installation des Heat Control abgeschlossen.

Verhalten vor der Konfiguration

Wenn das Gesamtsystem – also Enbas + Heat Control – nur elektrisch angeschlossen, aber noch nicht konfiguriert ist, gilt Folgendes:
Nach 20 Minuten ohne empfangene Steueranweisung versetzt sich das Heat Control automatisch in den Transparenzmodus.
In diesem Zustand werden die Heizwiderstände vollständig durchgeschaltet – es erfolgt keine Regelung oder Manipulation durch das System.
Dieser Sicherheitsmechanismus sorgt dafür, dass die Wärmeerzeugung nicht ausbleibt, auch wenn das Kommunikationssystem noch nicht eingerichtet wurde.
