Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Etrel - Inch Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.

1. Allgemeine Voraussetzungen

  1. Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
    1. Benutzername:
    2. Passwort: Siehe Aufkleber auf der Rückseite der Klappe
  2. Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
  3. Unterstützte energielenker Systeme: Lobas, Enbas
  4. Feste IP-Adresse für die Ladestation
  5. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  6. Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

✅ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers

Info
Anmerkungen
Die erstmalige Konfiguration erfolgt über das lokale Web-UI mit der Default IP 192.168.1.250

Falls die Ladestation bereits über den Router eine IP-Adresse bekommt, ist das Web-UI auch darüber abrufbar.

Komponentenanbindung

Anbindung der Ladestation via Modbus TCP

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzung

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
  2. Die Ladestation muss eine feste IP-Adresse haben.

Step-by-Step: Konfiguration an der Ladestation

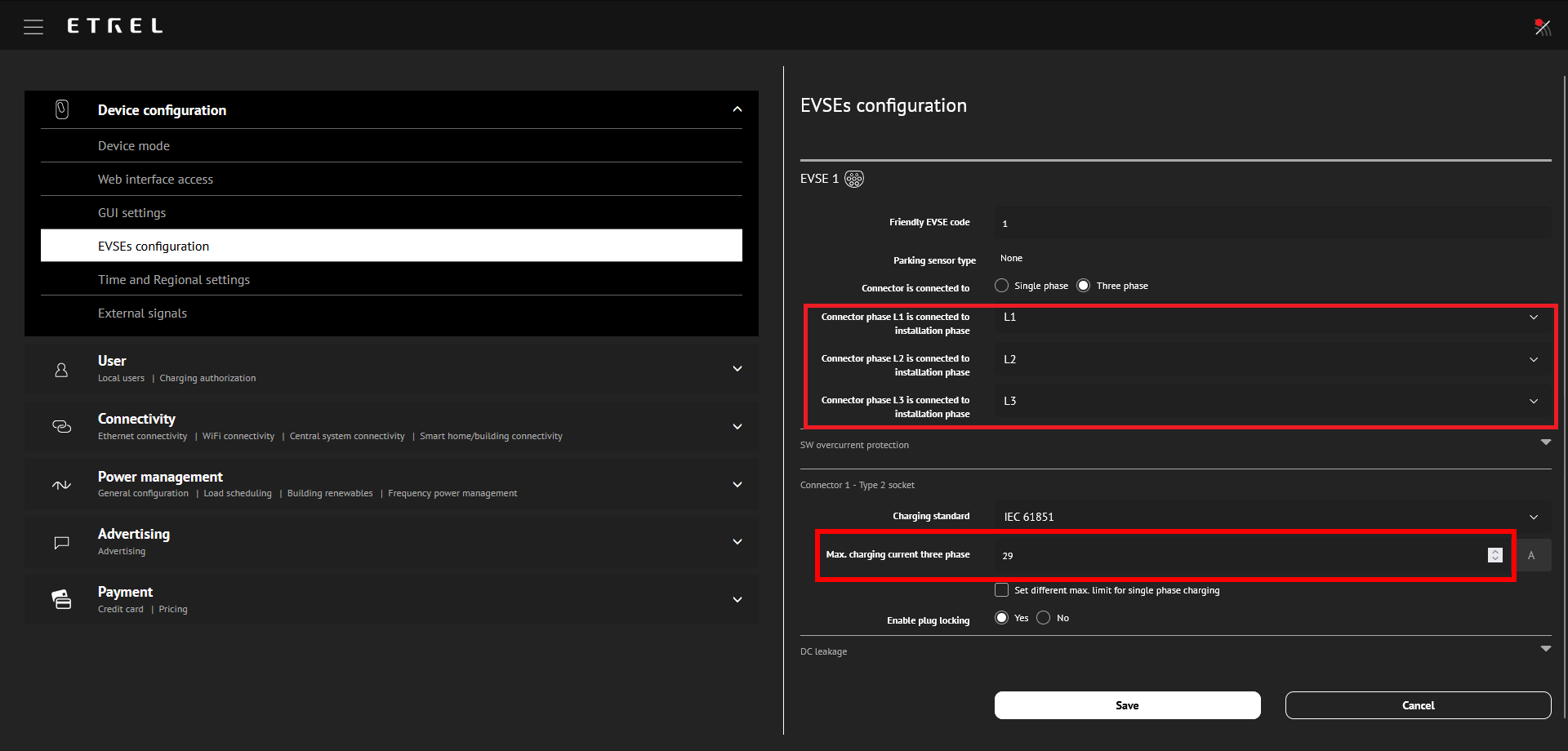

1. Die Maximale Stromgrenze der Ladestation einstellen.

2. In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

2. In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

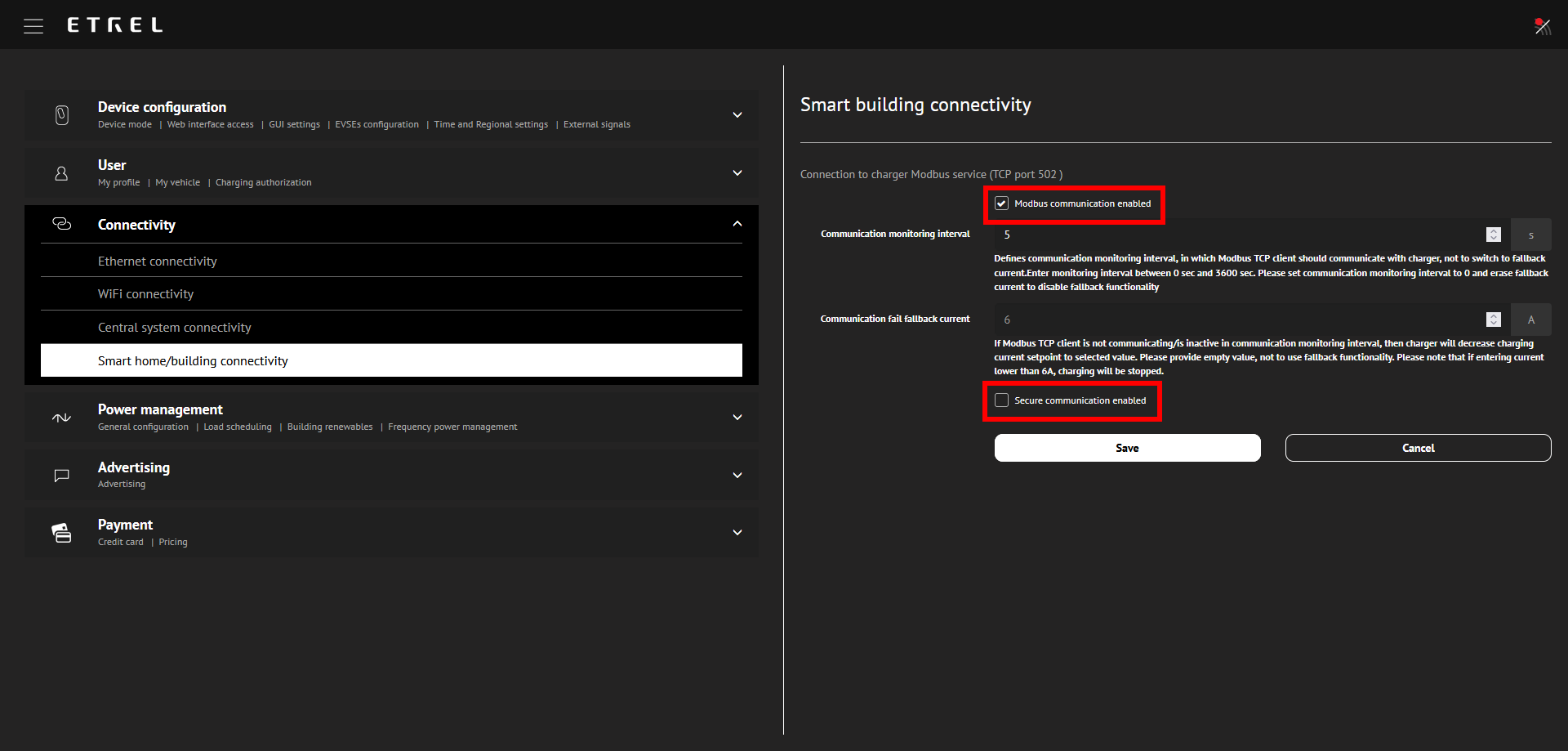

3. Modbus-Server aktivieren
  1. Modbus aktivieren und Secure Communication deaktivieren. Das Kommunikationsintervall muss zwingend auf mindestens 5 Sekunden gesetzt werden.
4. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

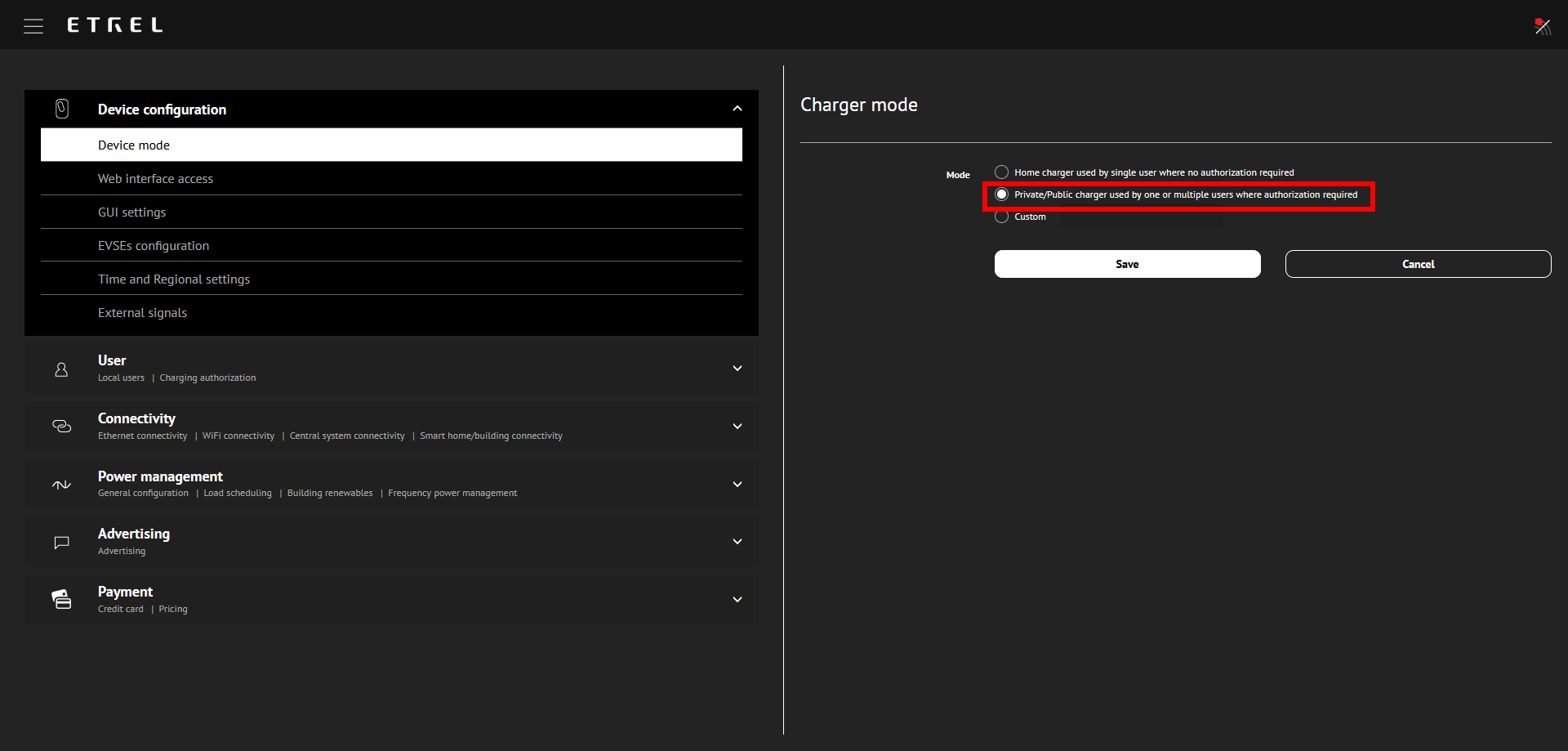

  1. Ladestationsmodus auf Privat/Öffentlich stellen.
  3. Das Aktivieren von FreeCharging ist aktuell (Stand: 2024-12) nicht möglich, deswegen muss das Nutzermanagement aktiviert werden. Dafür kann entweder Autorisierung via OCPP und CSMS oder via lokaler RFID-Whitelist auf der EVSE erfolgen.

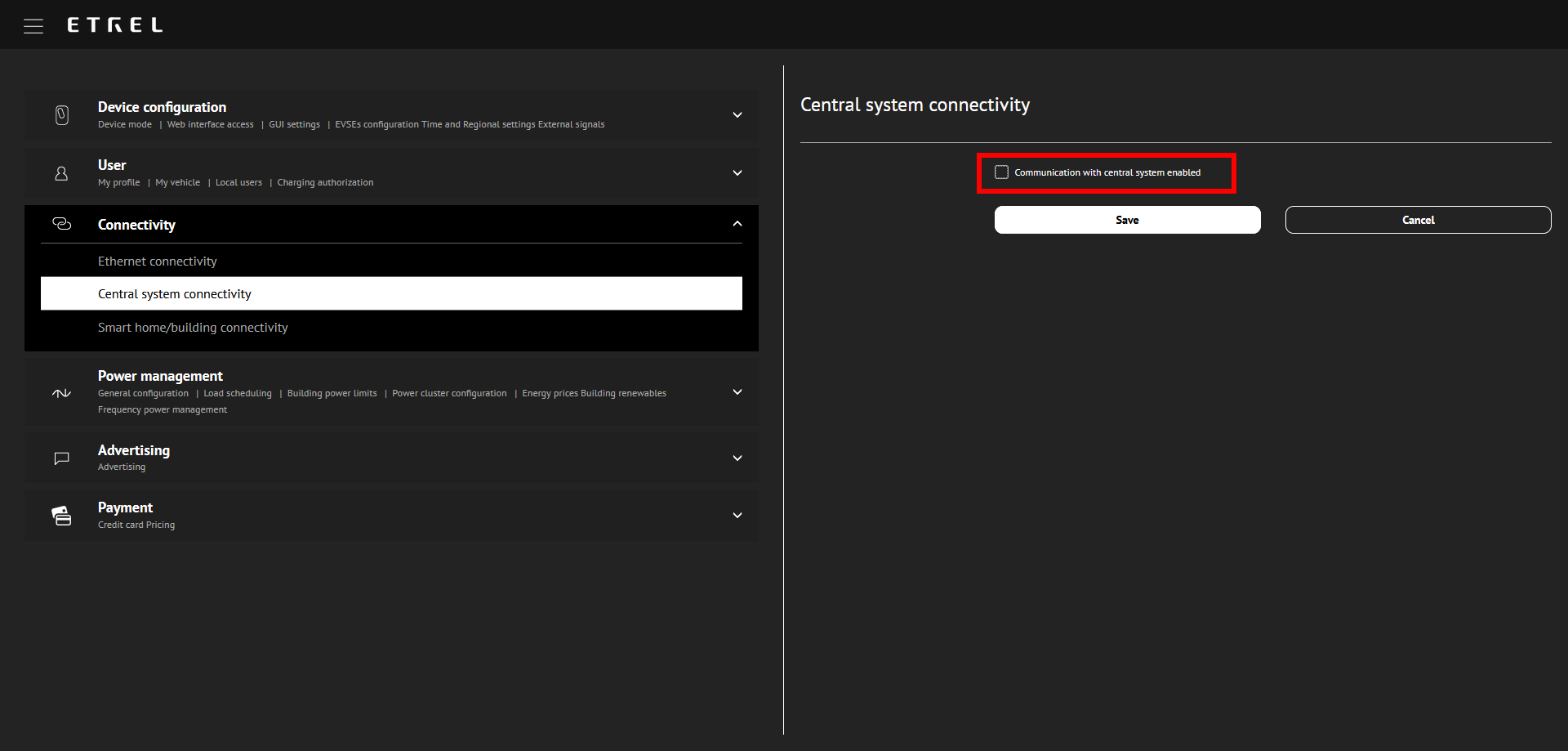

  5. CSMS-Verbindung (OCPP1.6-J zum Cloud-Backend), wenn nicht benötigt, deaktivieren.

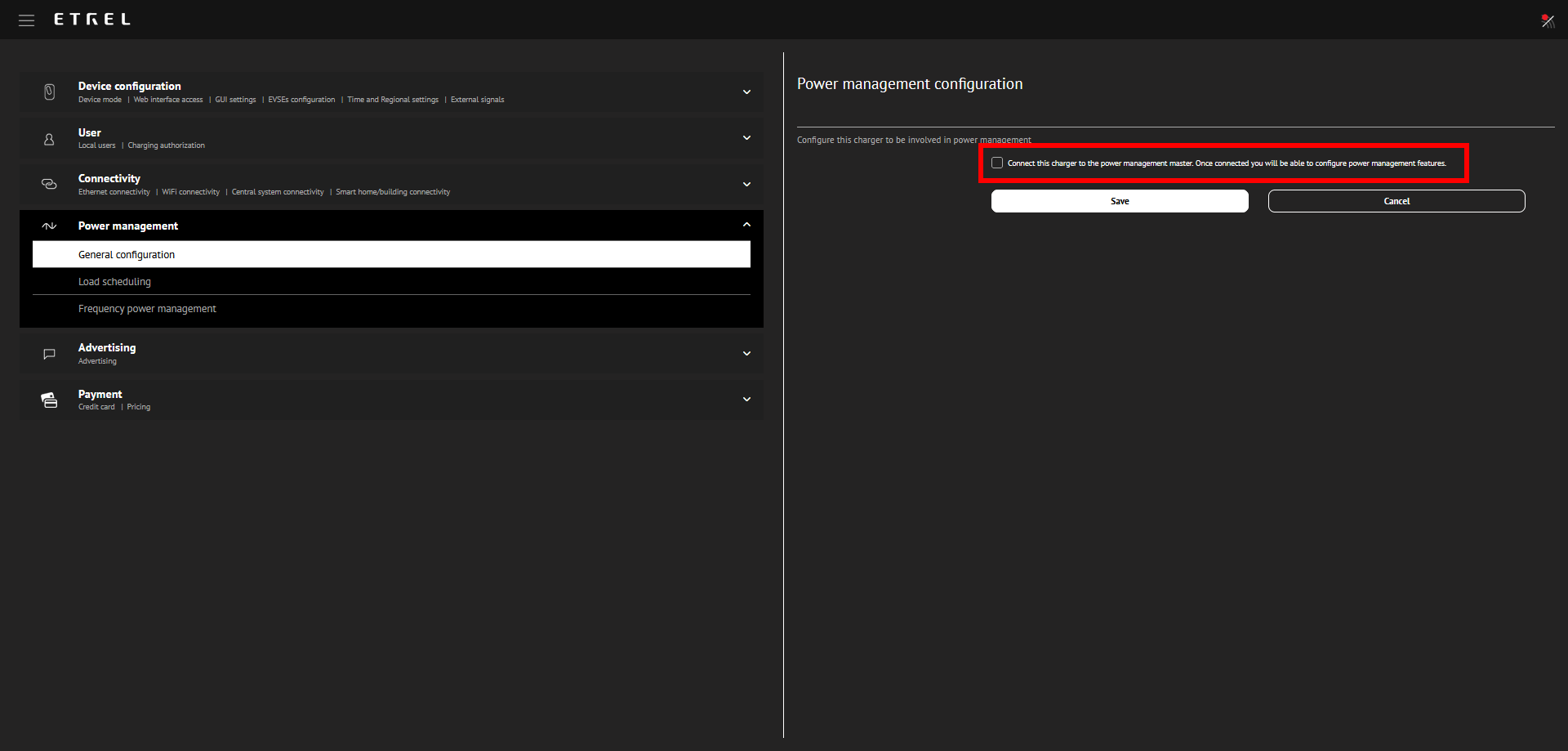

  7. Etrel-internes PowerManagement deaktivieren.

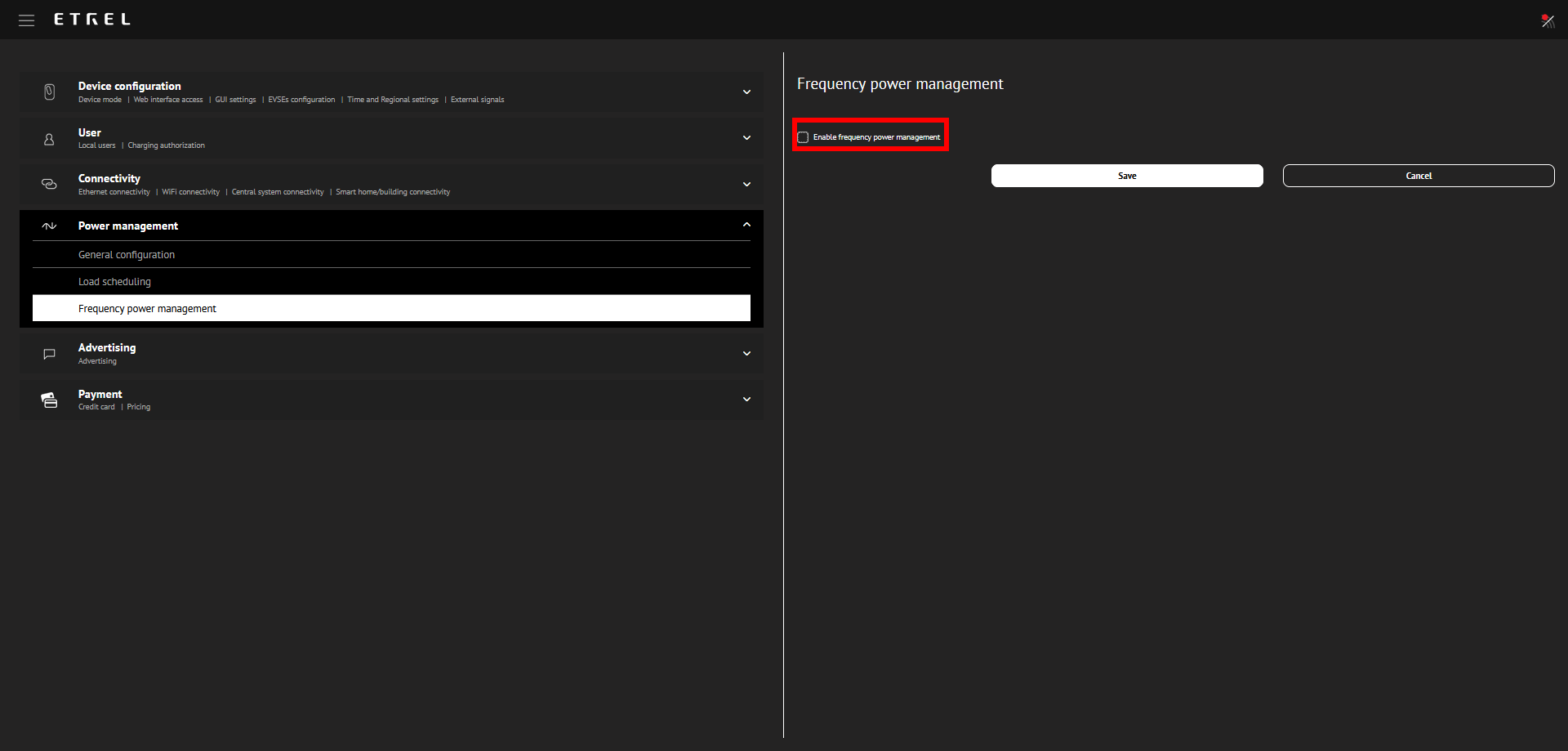

  9. Etrel-internes Frequency-PowerManagement deaktivieren.

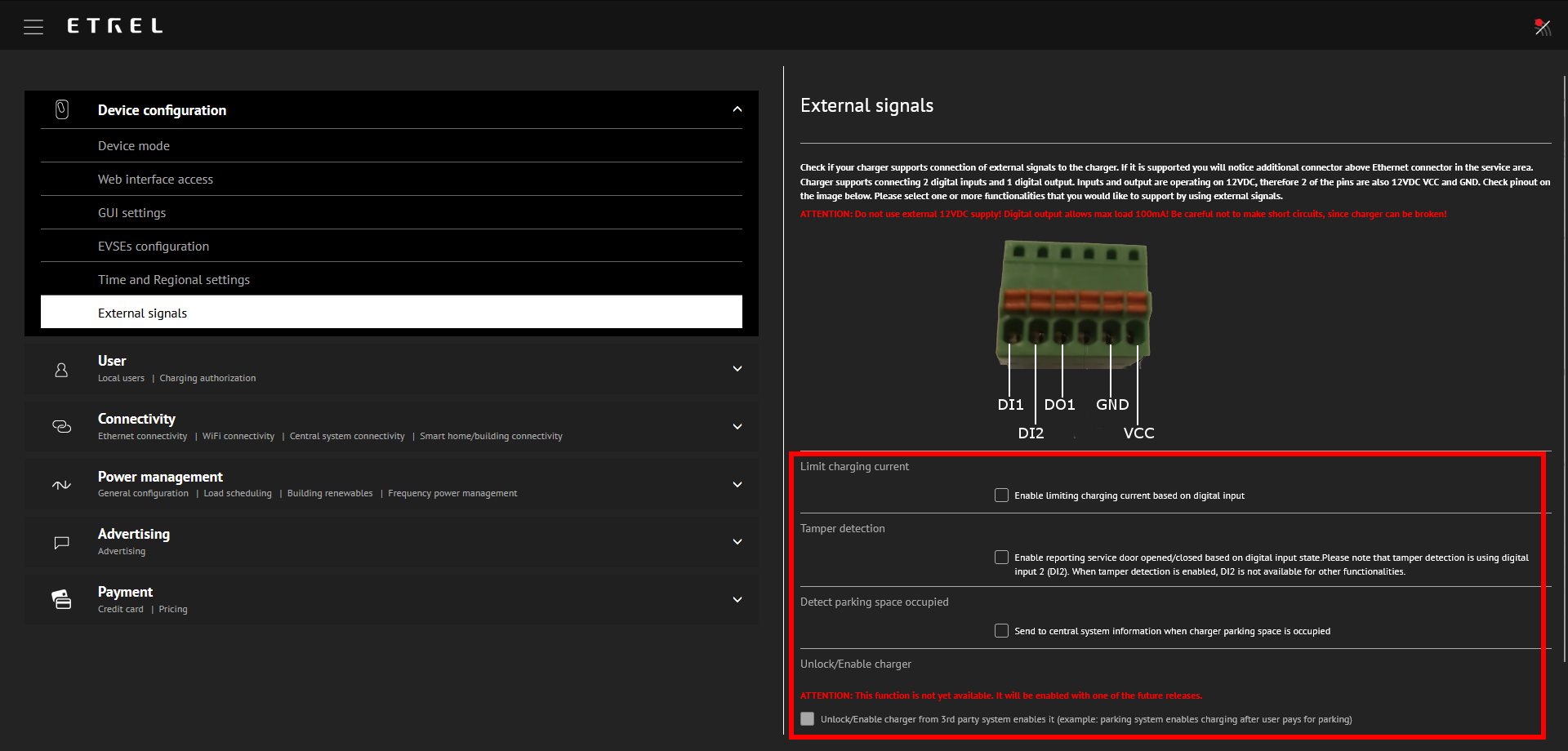

  10. Ansteuerung der EVSE durch Externe Signale deaktivieren.

Step-by-Step: Konfiguration am energielenker System

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
  2. Enbas: Verbinden eines Ladepunkts mit Enbas

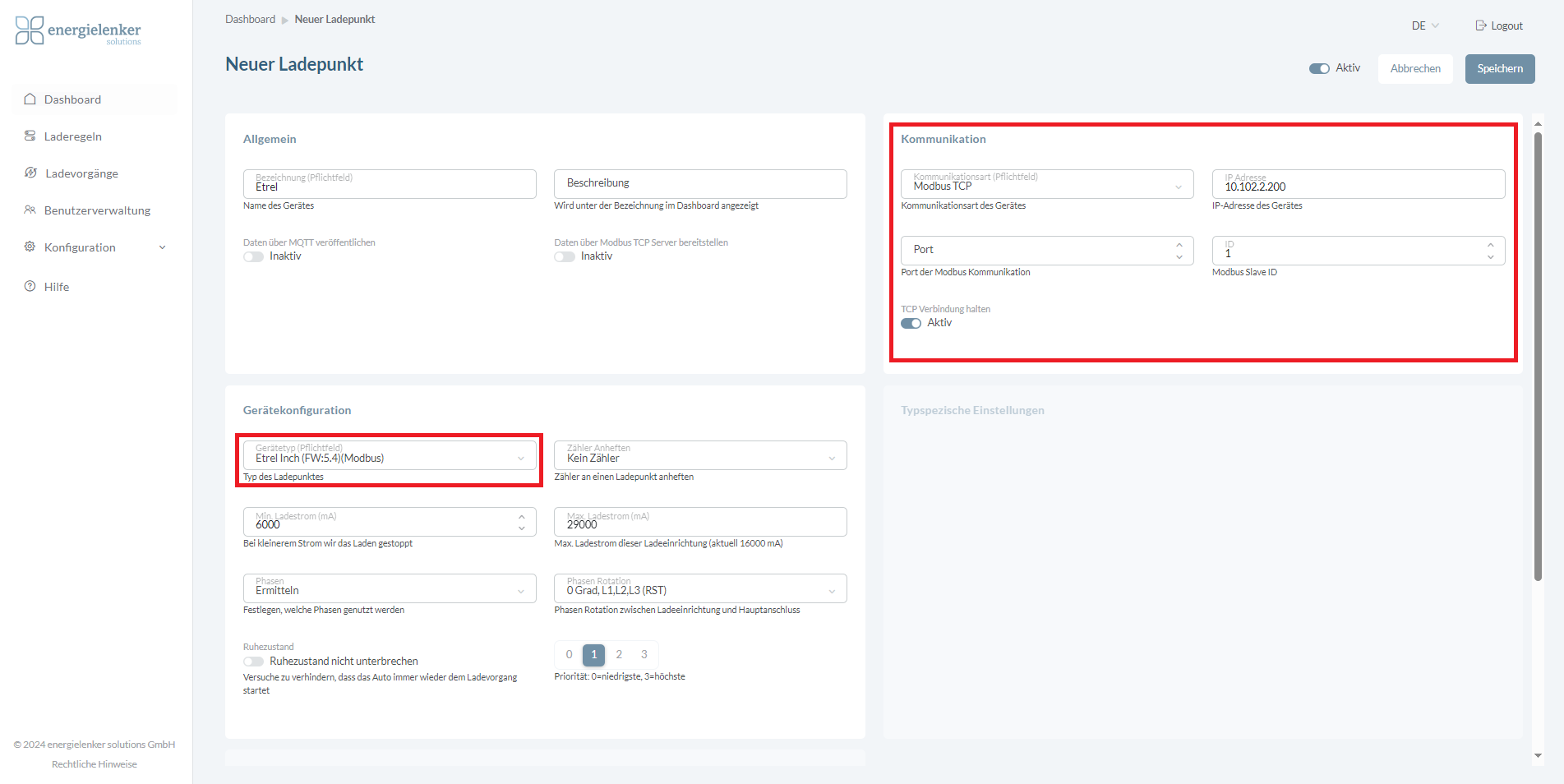

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart Modbus TCP
  2. Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
  3. Gebe als Port 502 ein
  4. Gebe als Modbus Slave ID 1 ein
  5. TCP Verbindung halten sollte auf Aktiv belassen werden.

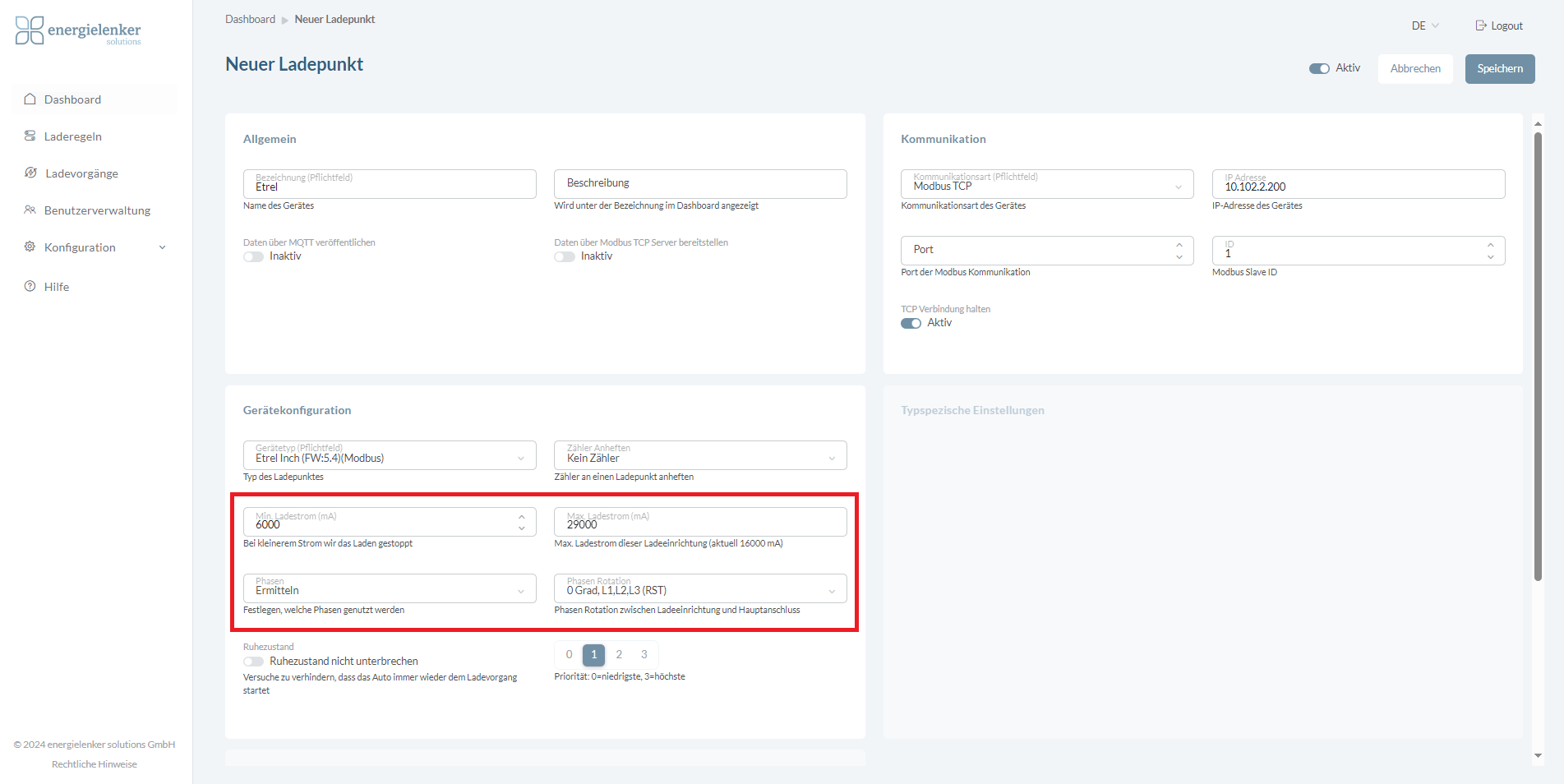

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Enbas: Wähle den Etrel - Inch bei Hersteller & Typ
  2. Lobas: Wähle Etrel - Inch bei Gerätetyp
Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt. Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.

Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.
Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.

In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ✅ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

Step-by-Step: Konfiguration in der Ladestation

1. Die Maximale Stromgrenze der Ladestation einstellen.

2. In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

3. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
  1. External signals

  3. Frequency power management
  5. Power Management

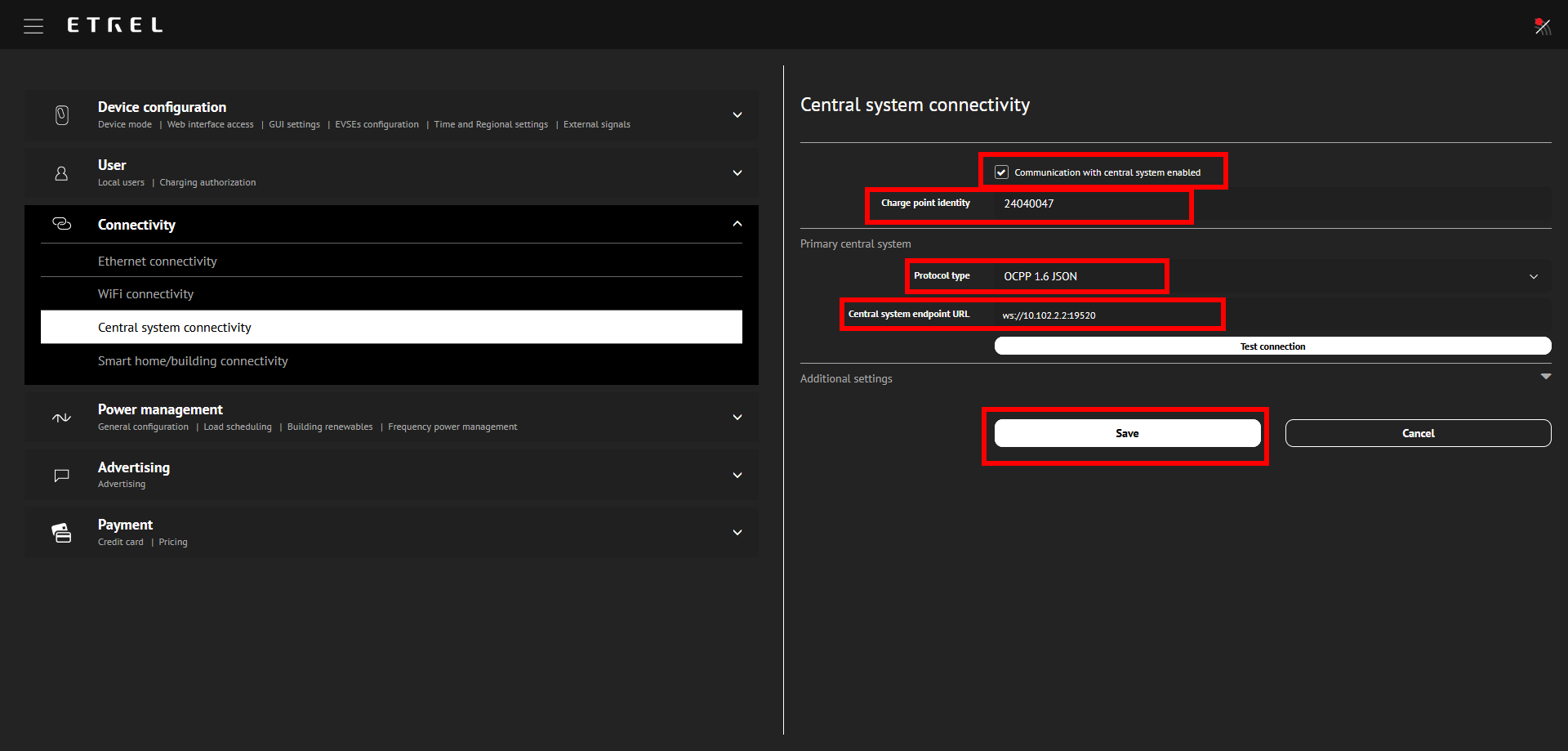

4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen
  1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
  2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.
  3. Im Feld URL des Backends muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520
  4. Die OCPP ChargeBoxIdentity (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden.

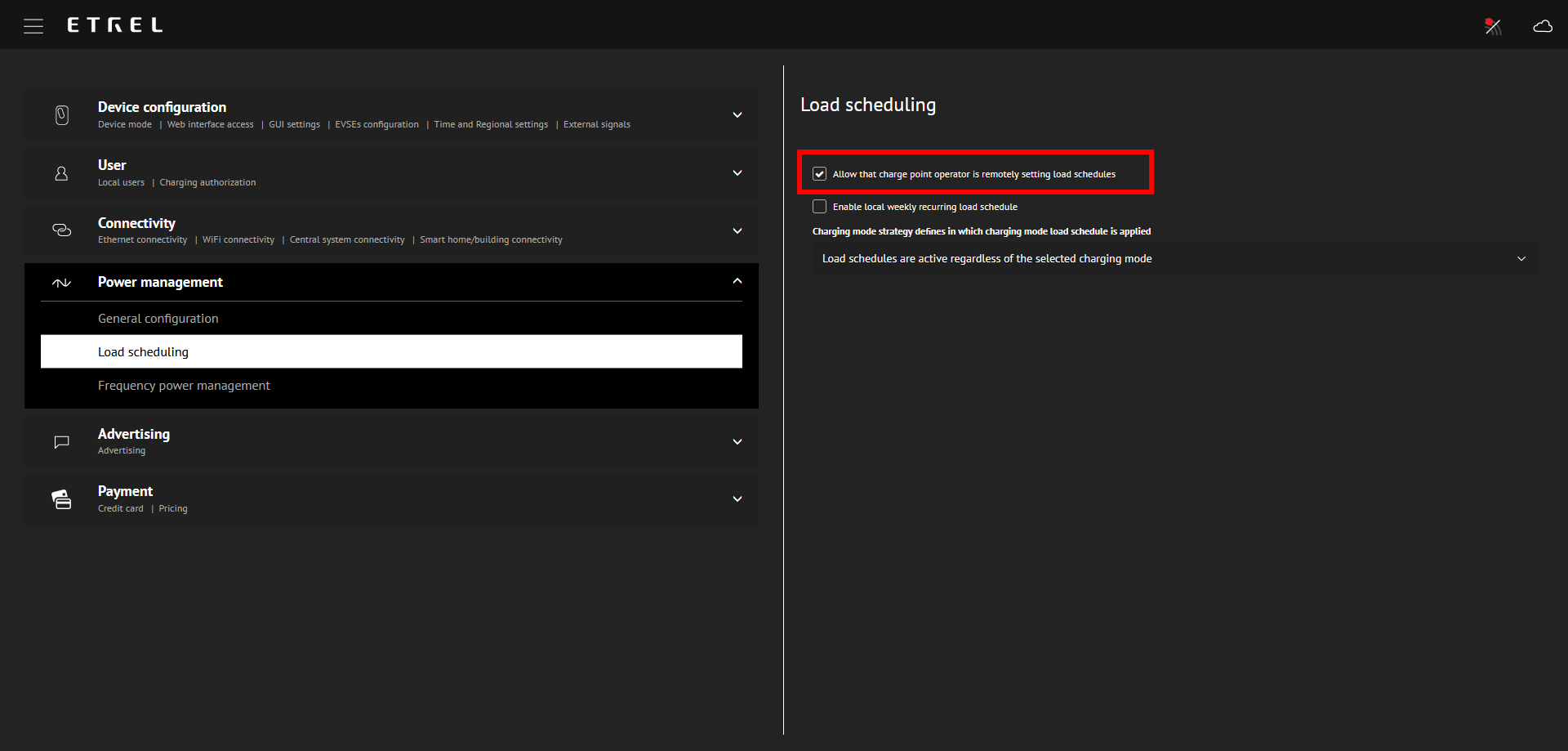

  5. Zudem muss die Regelbarkeit der EVSE aktiviert werden über Load scheduling.

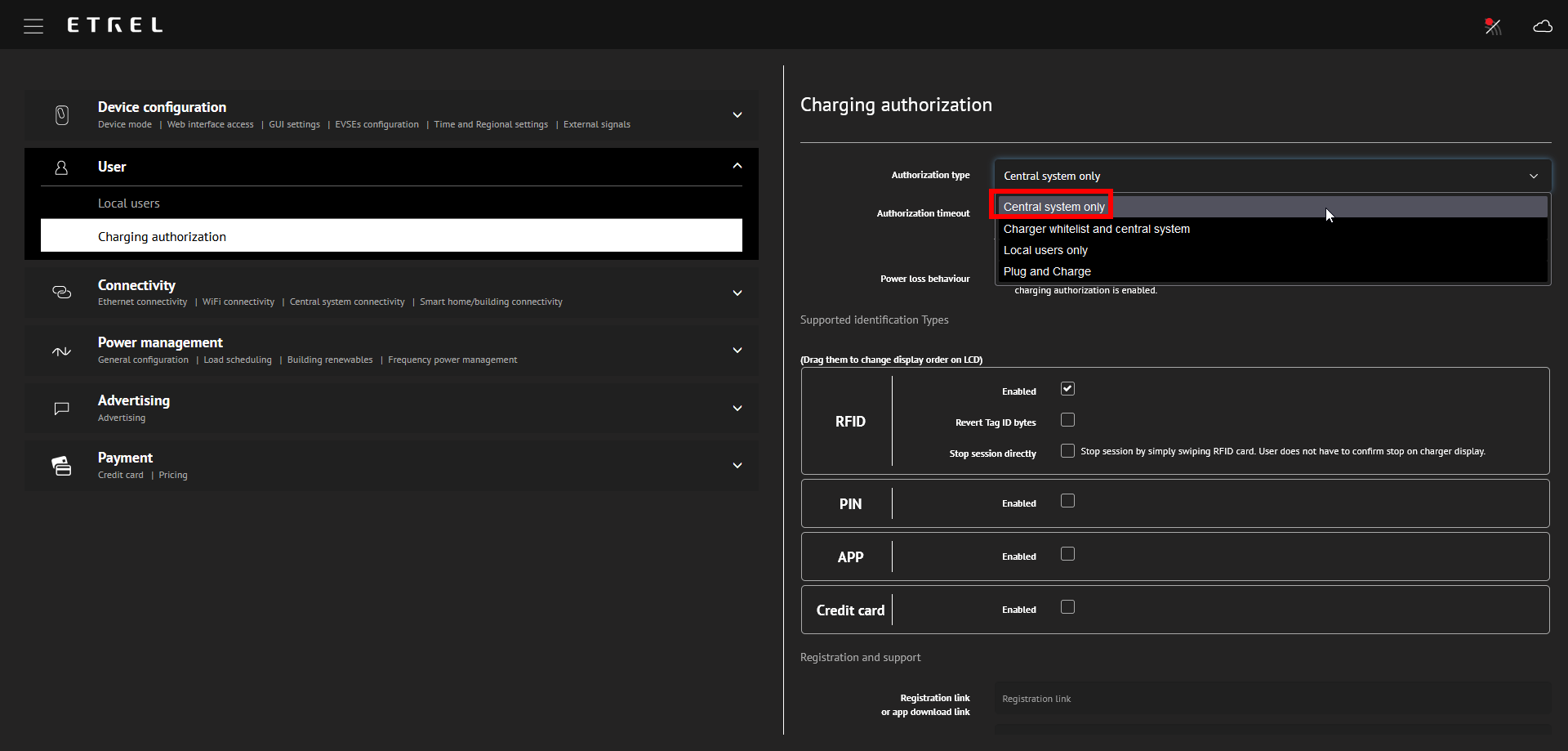

5. Autorisierung aktivieren
Die Autorisierungsvariante muss im Web-UI eingestellt werden. Es wird empfohlen Central System Only auszuwählen. Alternativ können auch Charger whitelist and central system (dann muss die RFID im energielenker System und dem Web-UI hinterlegt werden) oder Plug and Charge (dann muss die ID, die vom Auto übermittelt wird im energielenker System hinterlegt werden) eingestellt werden.
Info
Autorisierung via RFID wird empfohlen.

Step-by-Step: Konfiguration im Lastmanagement

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
  2. Enbas: Verbinden eines Ladepunkts mit Enbas

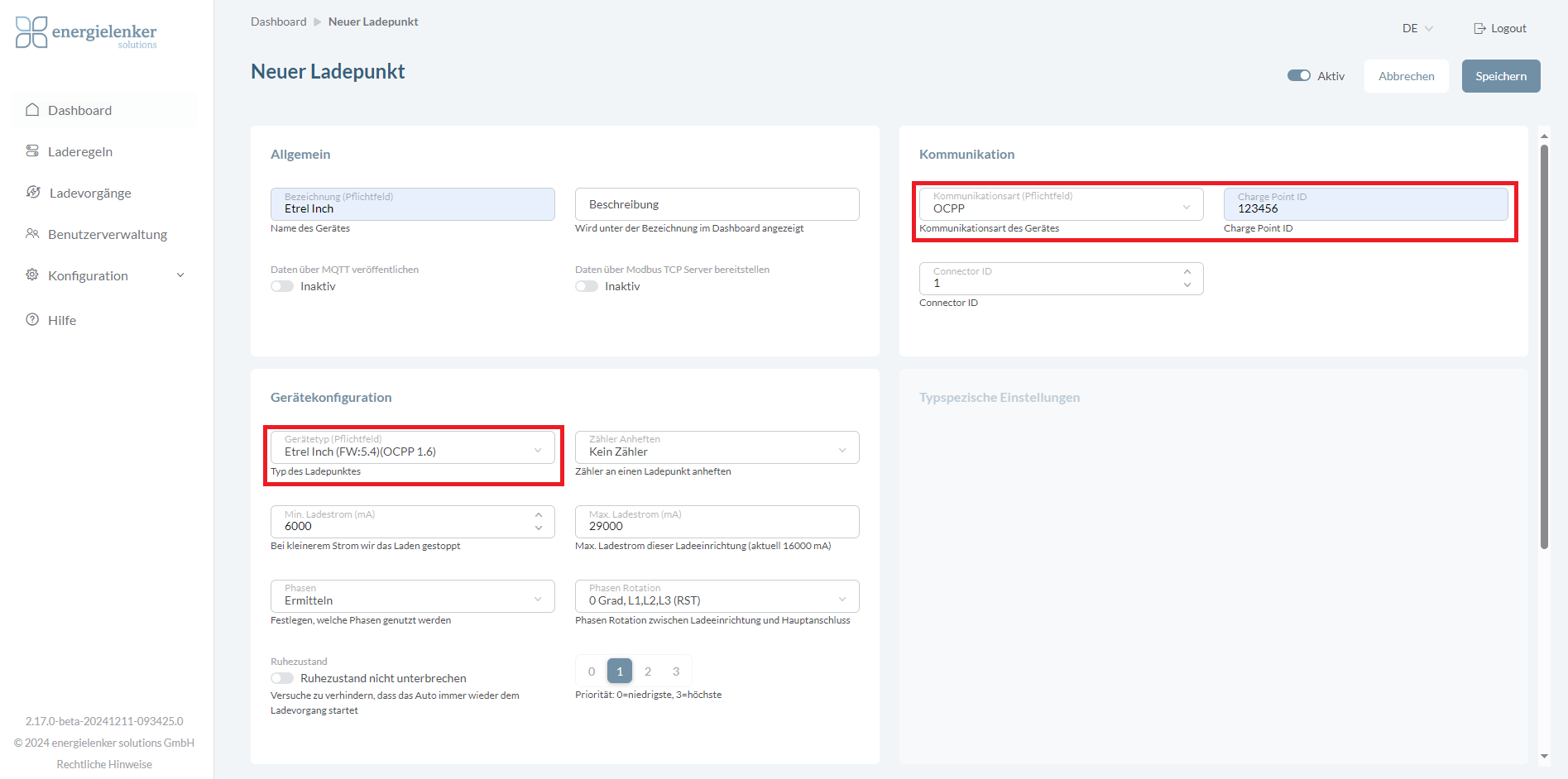

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart OCCP
  2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein
  3. Da die Ladestation über nur einen Ladepunkt verfügt, belasse die Connector ID bei 1
    1. Die Connector ID dient zur Nummerierung der Ladepunkt der Ladestation

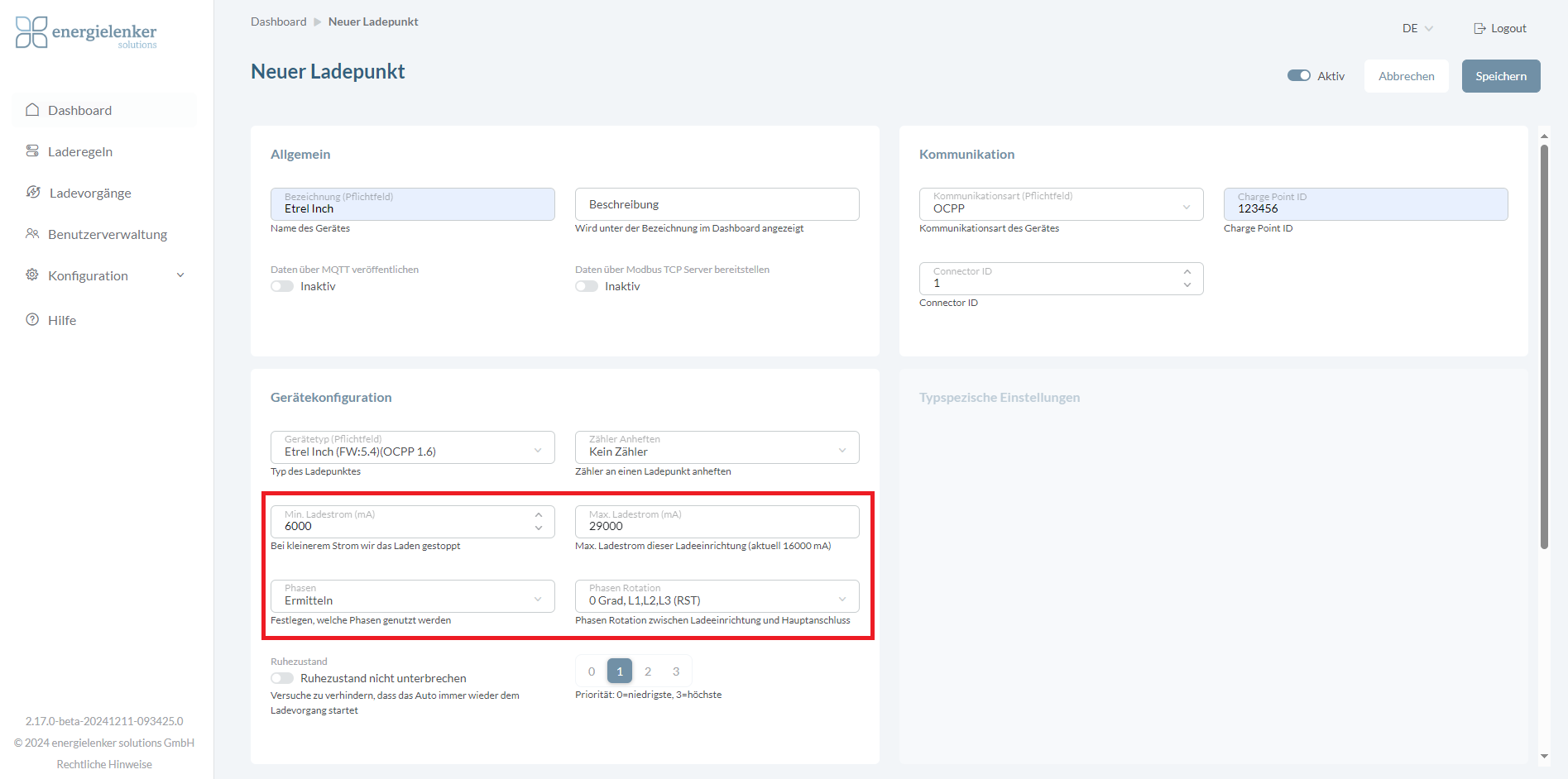

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Enbas: Wähle den Etrel - Inch bei Hersteller & Typ
  2. Lobas: Wähle Etrel - Inch bei Gerätetyp

Als Min. Ladestrom ist der Stromwert einzutragen, den das energielenker System als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 6A eingestellt. Es gibt einzelne E-Fahrzeuge, die erst ab einem Wert von 8A oder 10A den Ladevorgang beginnen. Sollte dies an dem Ladepunkt öfters zu Problemen führen oder ist absehbar, dass ein Fahrzeug, das nur ab 8A an diesem Ladepunkt lädt, immer an diesem Ladepunkt lädt, sollte der Wert auf 8A oder sogar 10A angepasst werden. Allerdings führt das dazu, dass das energielenker System diesen Ladepunkt erst für den Ladevorgang freigeben kann, wenn im gesamten Lastmanagement 8A oder 10A freie Leistung zur Verfügung stehen. Im Vergleich zu einer Einstellung von 6A führt das dazu, dass allgemein Ladepunkte später freigegeben werden.

Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.

Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.

In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

Anmerkungen

Info
Bei Anbindung der Ladestation via OCPP1.6-J an Lobas:

Nach händischem Reboot der Ladestation oder Reinitialisierung der Verbindung des Lobas, wird die Ladestation durch den Lobas erneut rebootet, da beim initialen Verbindungsaufbau via OCPP Einstellungen in der Ladestation gesetzt werden, die einen Reboot erfordern. Dieser zweifache Reboot kann ca. 2-3 Minuten dauern.
HW-Version der Ladestation: n/a
SW-VErsion der Ladestation: 5.4
Info
Bei Reboot der Ladestation darf kein Auto oder Prüfadapter angesteckt sein, da sonst die Kurzschlussprüfung der Ladestation auslöst und diese in einen Fehler geht, der nur durch erneuten Reboot behoben werden kann.
HW-Version der Ladestation: n/a
SW-VErsion der Ladestation: 5.4
