CTEK - CHARGESTORM CONNECTED 2

CTEK - CHARGESTORM CONNECTED 2

Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer CTEK - CHARGESTORM CONNECTED 2 Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.

1. Allgemeine Voraussetzungen

  1. Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
    1. Benutzername: ccu
    2. Passwort: ccu
  2. Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
  3. Unterstützte energielenker Systeme: Lobas, Enbas
  4. Feste IP-Adresse für die Ladestation
  5. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  6. Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

✅ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
❌ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers

Info
Anmerkungen
Um auf das Web-UI der Ladestation zugreifen zu können muss eine Verbindung per USB-Kabel bestehen. Zudem muss der CCU Windows Treiber auf dem PC installiert werden. Erst danach ist es möglich bei bestehender USB-Verbindung über die Default-IP-Adresse 192.168.7.2 auf das Web-UI zuzugreifen.

Komponentenanbindung

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J
LMB Version: 1.25.

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ❌ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

Step-by-Step: Konfiguration in der Ladestation

1. Die Maximale Stromgrenze der Ladestation einstellen.

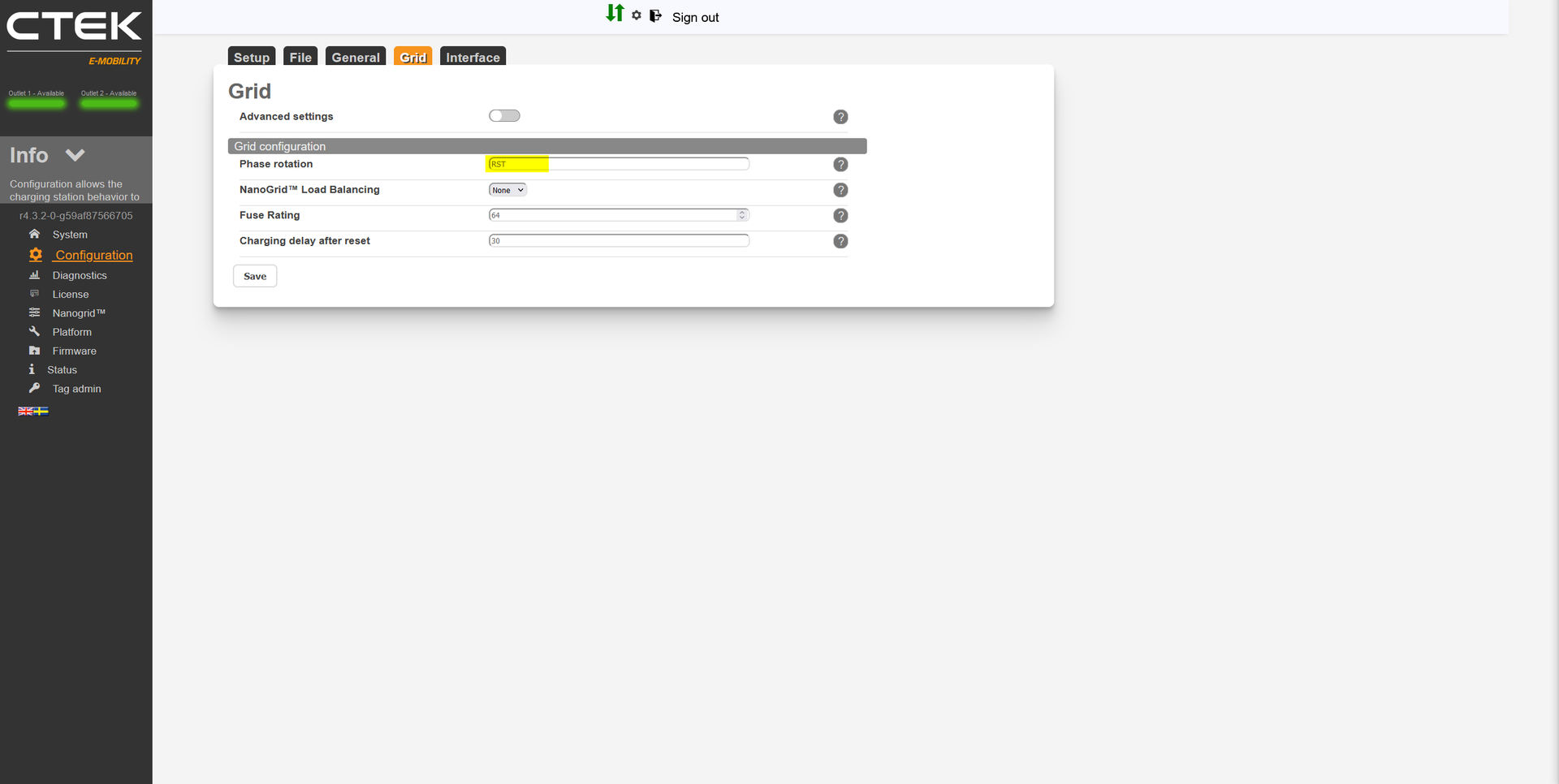

2. In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

3. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.

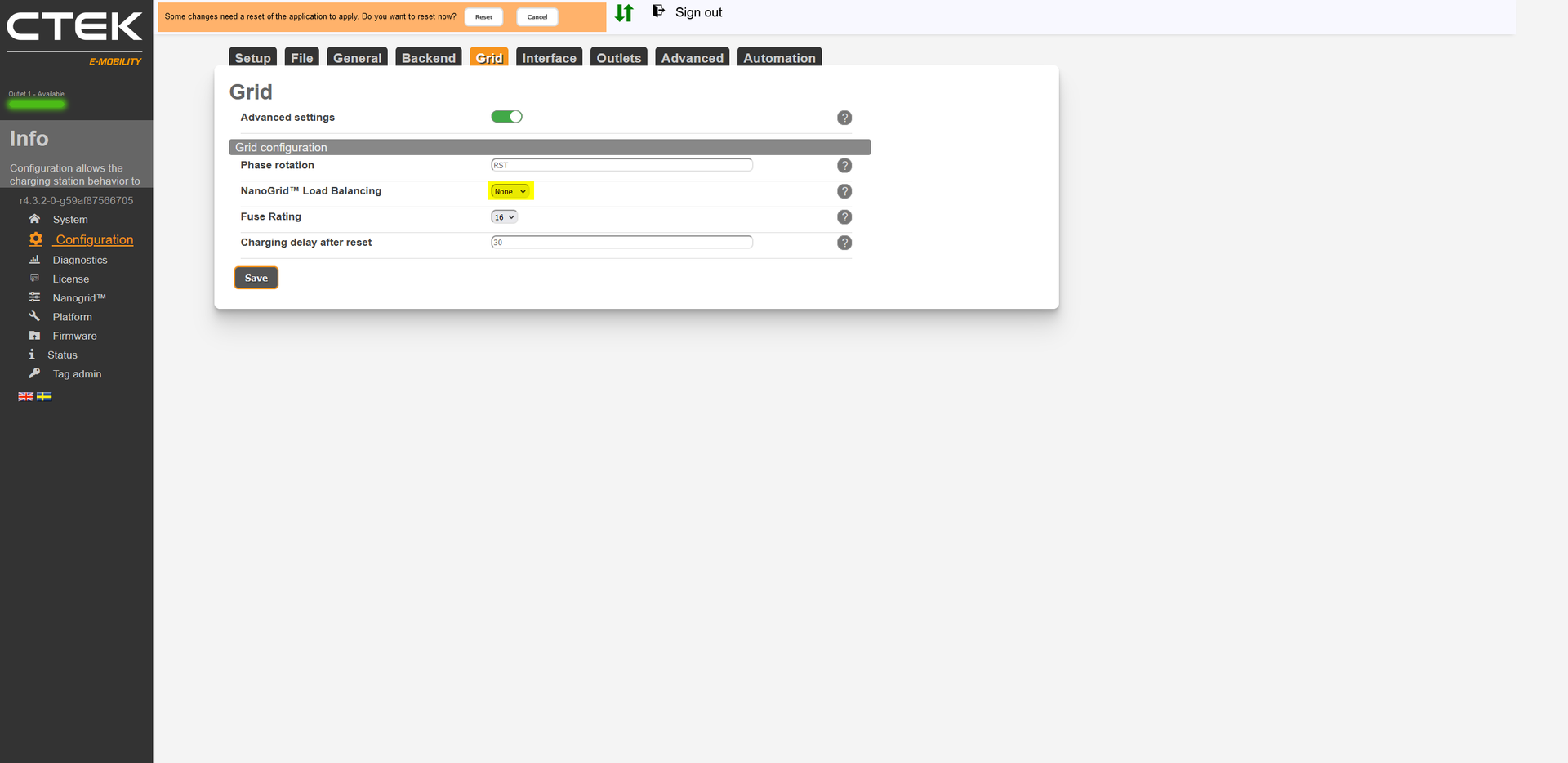

  1. Das Ladestations-interne Lastmanagement deaktivieren.

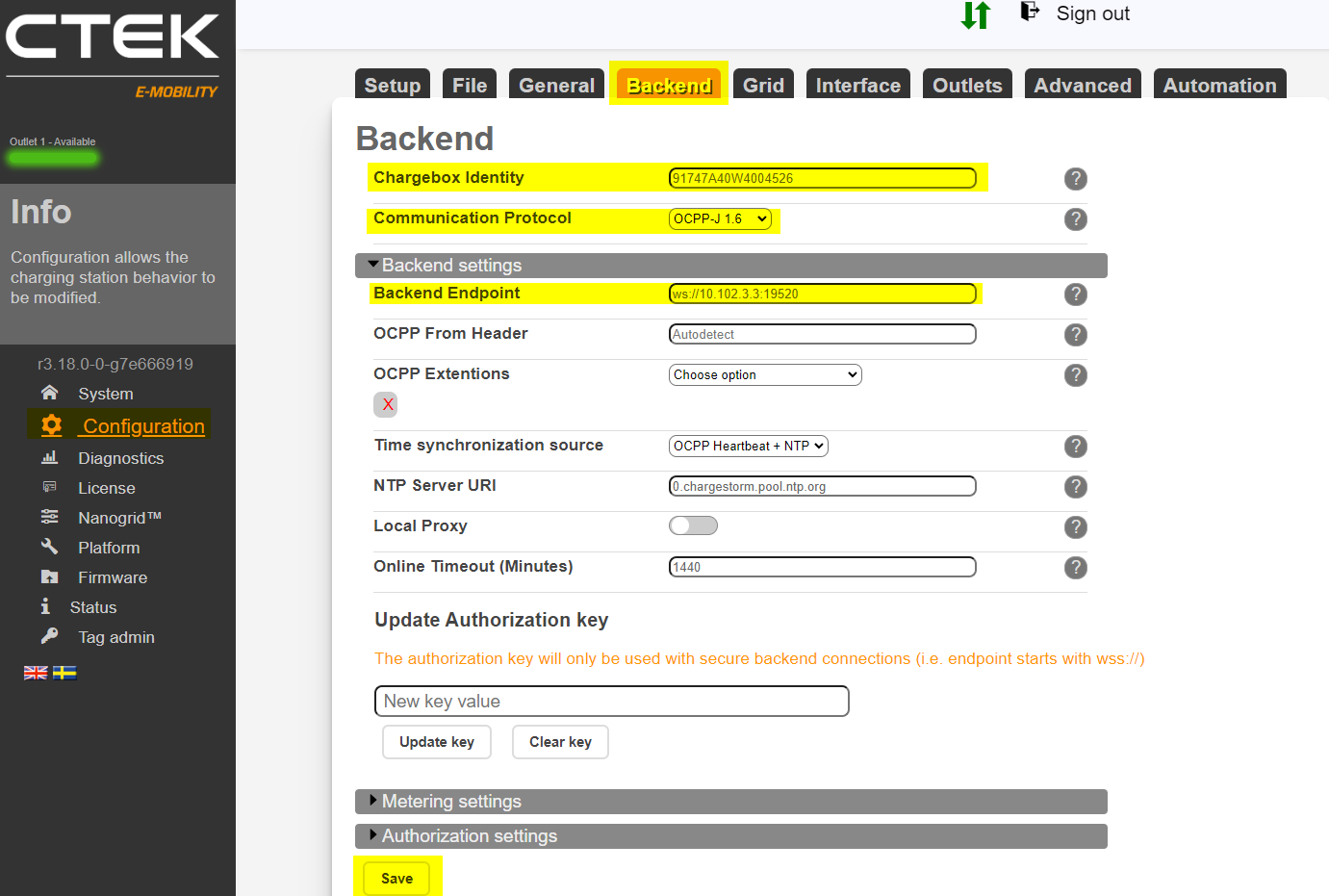

4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen
  1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
  2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.
  3. Im Feld URL des Backends muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520
  4. Die OCPP ChargeBoxIdentity (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden.
  5. TLS und HTPP Basic Authentification sollten deaktiviert werden.

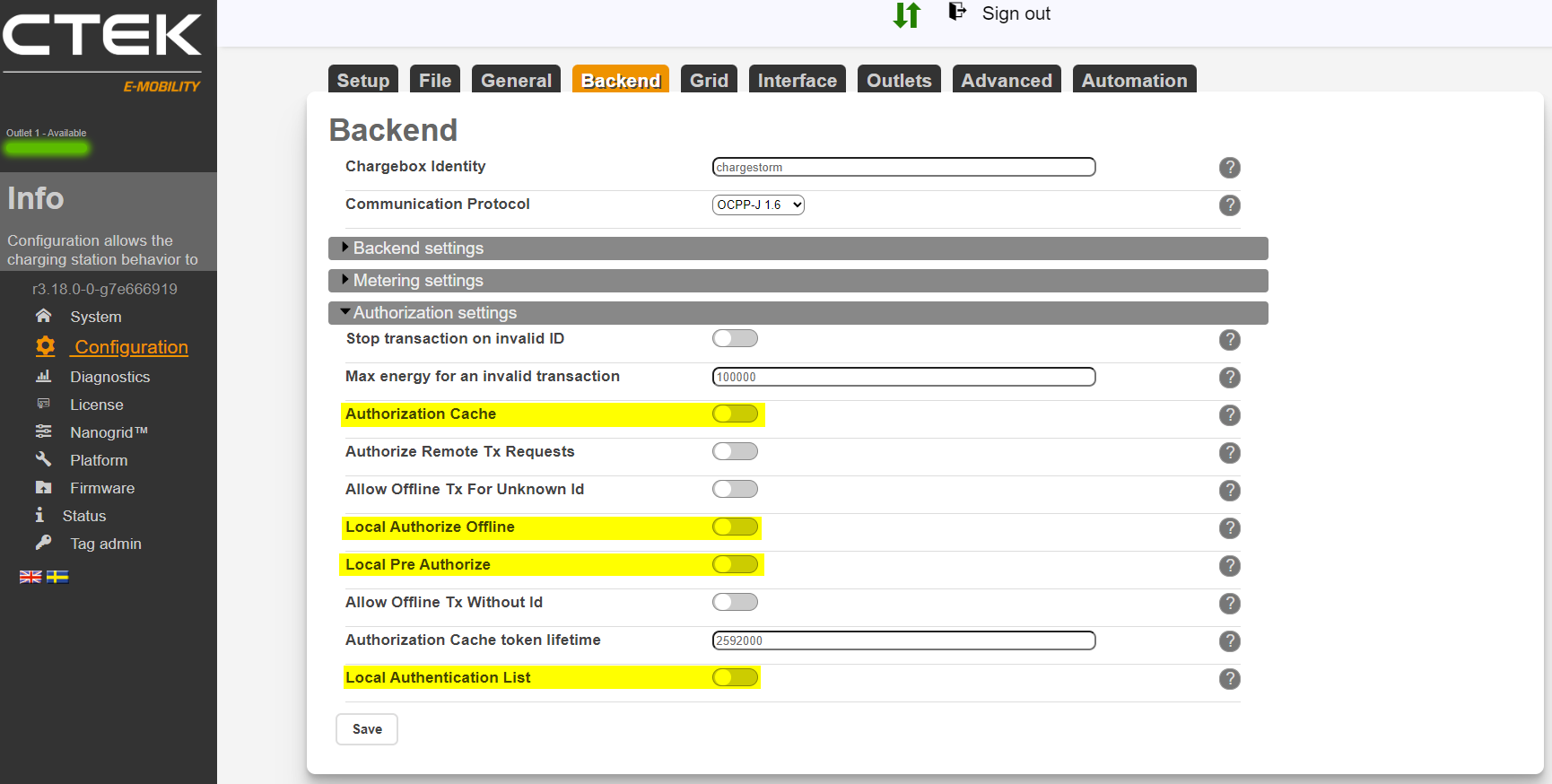

  6. Mit aktivierten lokalen Authentifizierungsmöglichkeiten ist eine reibungslose Funktion über OCPP nicht möglich. Empfohlen ist daher alle Einstellungen mit dem Begriff „local“ zu deaktivieren.
5. Autorisierung aktivieren
Die Autorisierungsvariante muss im Web-UI eingestellt werden. Es wird empfohlen Central System Only auszuwählen. Alternativ können auch Charger whitelist and central system (dann muss die RFID im energielenker System und dem Web-UI hinterlegt werden) oder Plug and Charge (dann muss die ID, die vom Auto übermittelt wird im energielenker System hinterlegt werden) eingestellt werden.
Info
Autorisierung via RFID wird empfohlen.

Step-by-Step: Konfiguration im Lastmanagement

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
  2. Enbas: Verbinden eines Ladepunkts mit Enbas

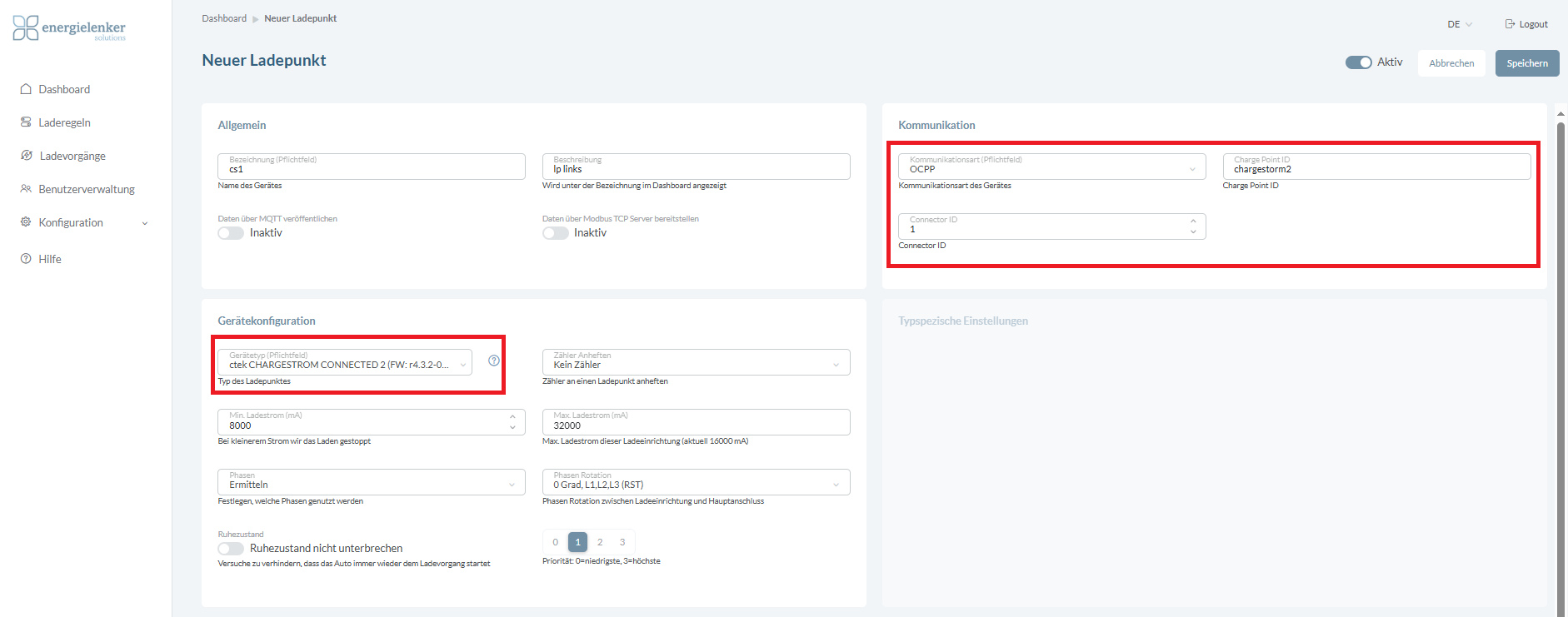

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart OCCP
  2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein

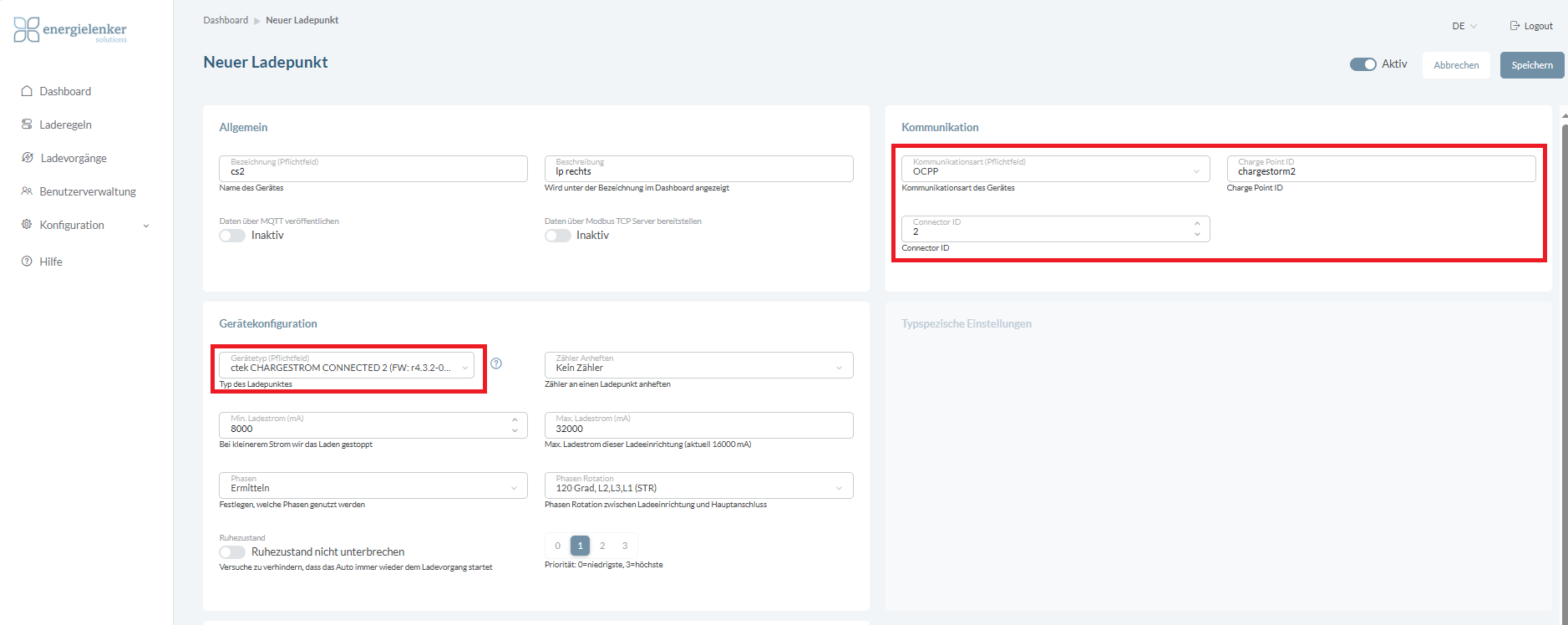

  3. Da die Ladestation über zwei Ladepunkt verfügt, muss für Ladepunkt 1 Connector ID 1 und für Ladepunkt 2 Connector ID 2 eingestellt werden.
    1. Die Connector ID dient zur Nummerierung der Ladepunkt der Ladestation
3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Enbas: Wähle den CTEK - CHARGESTORM CONNECTED 2 bei Hersteller & Typ
  2. Lobas: Wähle CTEK - CHARGESTORM CONNECTED 2 bei Gerätetyp

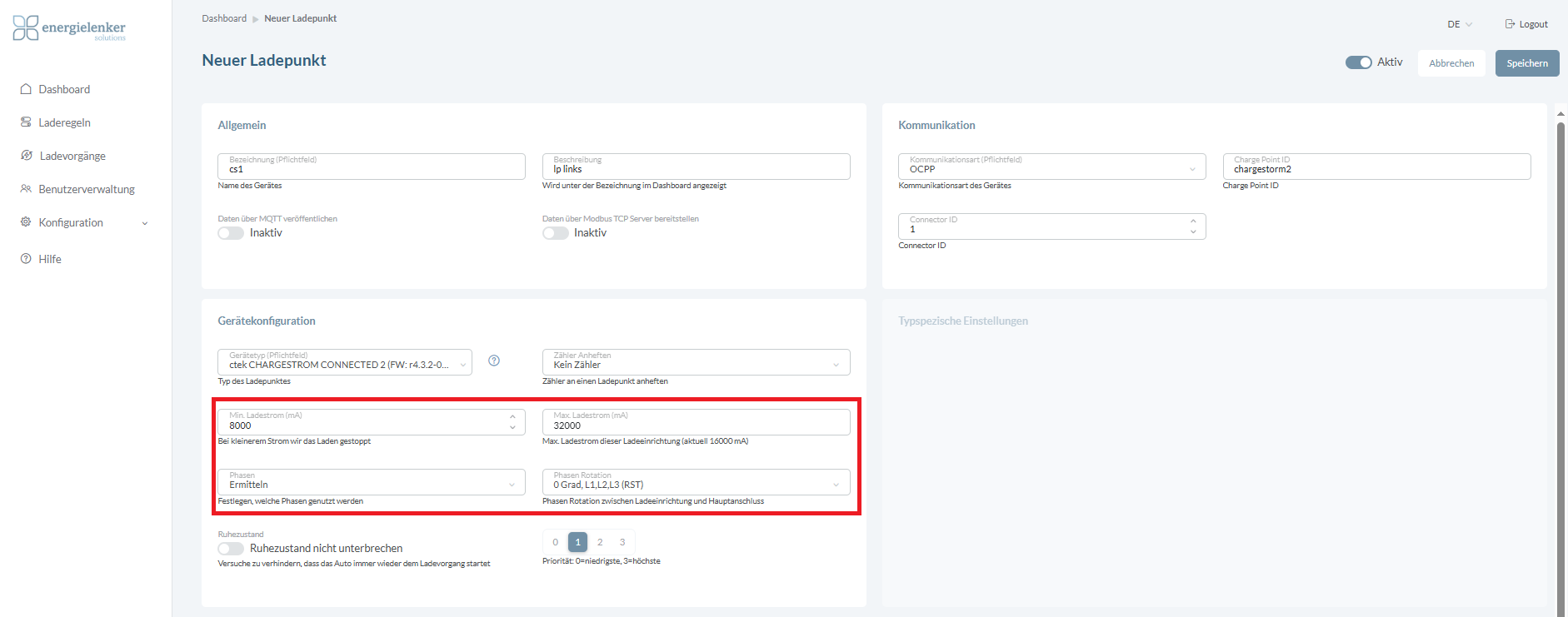

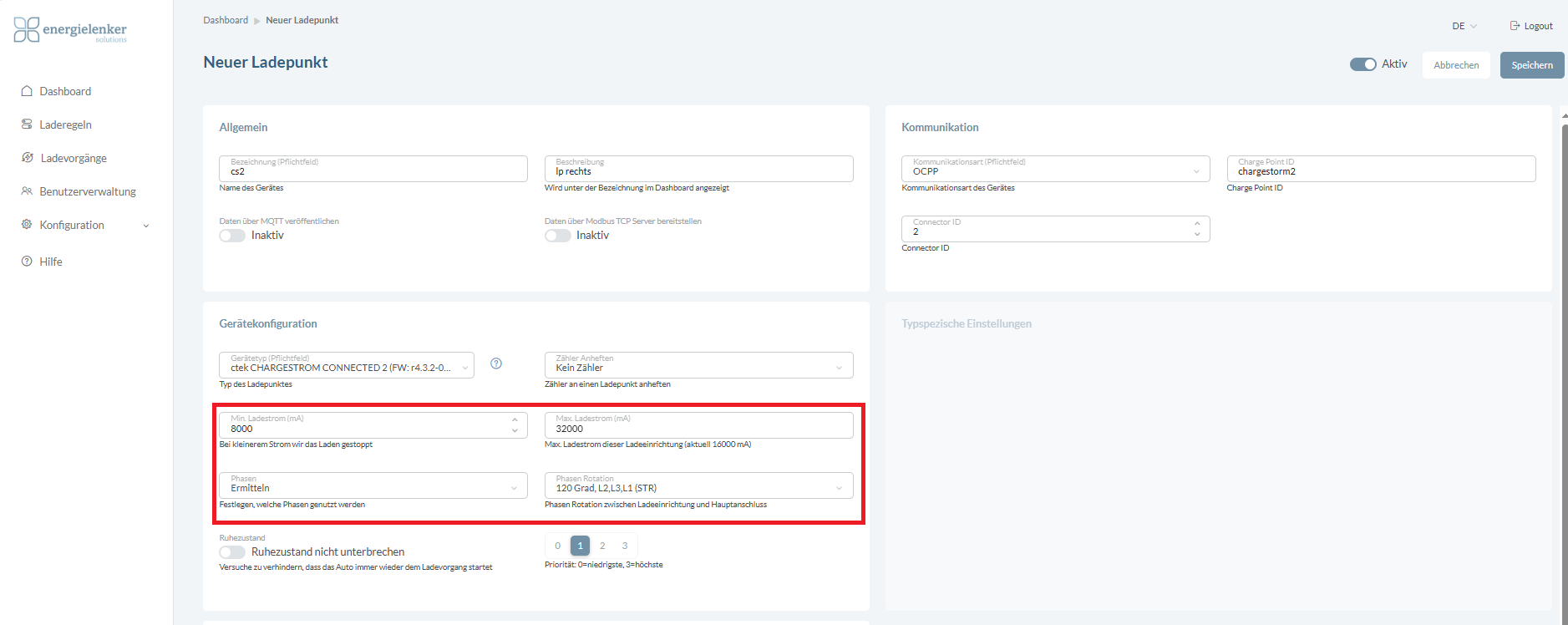

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt.
Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.

Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.

Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.

In der Ladestation konfigurierte Phasenrotation hat keine Auswirkung auf die Ausgabe der phasenweise Ladeströme in der Kommunikationsschnittstelle der Ladestation.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.


Troubleshooting bei OCPP

Fehlerbild: Bei OCPP-Anbindung der Ladestation an das Lastmanagement funktioniert bspw. die Statuserkennung der LS oder Auswertung der einzelnen belasteten Phasen nicht
  1. Ursache: Fehlerhafter initialer Verbindungsaufbau. Die Ladestation akzeptiert keine BootNotificationRequests per OCPP. Dadurch kann der initiale Verbindungsaufbau nicht durch das Lastmanagement getriggert werden.
  2. HW/SW-Version:
  3. Fehlerbehebung: Reboot der Ladestation triggern über Ladestation. Durch den Reboot wird die OCPP-Kommunikation initial aufgebaut.

Anmerkungen

Info
Die Ladestation kann bei Anbindung via OCPP mit dem Lastmanagement auch ohne AnyRFID zur Freischaltung eines Ladevorgangs genutzt werden. Normalerweise muss bei Ladestationen bei Start eines Ladevorgangs immer eine beliebige RFID vorgehalten werden, da diese meist nicht erlauben die RFID-Reader zu deaktivieren oder Autorisierung für die Ladepunkte vollständig auszuschalten. Diese Ladestation erlaubt es die Autorisierung für jeden Ladepunkt einzeln zu de- und zu aktivieren.
HW-Version der Ladestation: r4.3.2-0-g59af87566705
SW-VErsion der Ladestation:  R1.100
