Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer Autel - MaxiCharger AC Compact Ladestation in das energielenker Lastmanagement-System Lobas oder das Home Energy Management System Enbas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden. Im Folgenden ist mit der Bezeichnung "energielenker System" das HEMS Enbas und das LMS Lobas gemeint, sofern die Schritte für beide Produkte gleich sind.

1. Allgemeine Voraussetzungen

  1. Zugang zur Ladestation (Sofern noch auf Werkseinstellungen)
  2. Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
  3. Unterstützte energielenker Systeme: Lobas, Enbas
  4. Feste IP-Adresse für die Ladestation
  5. Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
  6. Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

❌ Lokales Web-UI der Ladestation
❌ Cloud-Web Portal des Herstellers
✅ Smartphone-App des Herstellers
❌ Windows-Konfigurations-App des Herstellers

Info
Anmerkungen
Konfiguration über Autel Charge App. Für erweiterte Konfiguration, wie Modbus TCP, wird die kostenpflichtige Autel Config App benötigt.

Zugangsdaten Werkeinstellungen der Ladestation

Für den Zugang wird ein Account und der PIN der Ladestation benötigt, welcher in den Unterlagen zu finden ist.

Komponentenanbindung

Anbindung der Ladestation via Modbus TCP

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ❌ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ❌ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzung

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/
  2. Die Ladestation muss eine feste IP-Adresse haben.

Step-by-Step: Konfiguration an der Ladestation

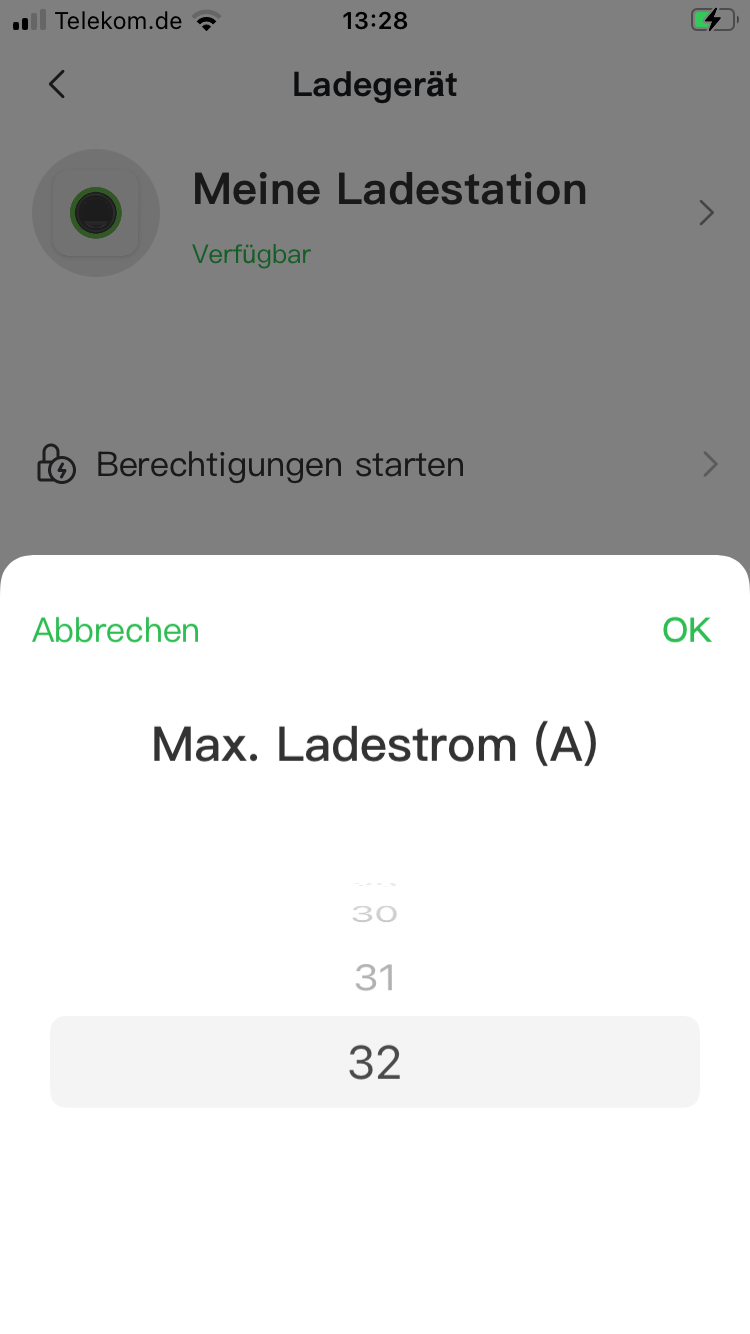

1. Die Maximale Stromgrenze der Ladestation einstellen.

2. In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.

3. Modbus-Server aktivieren

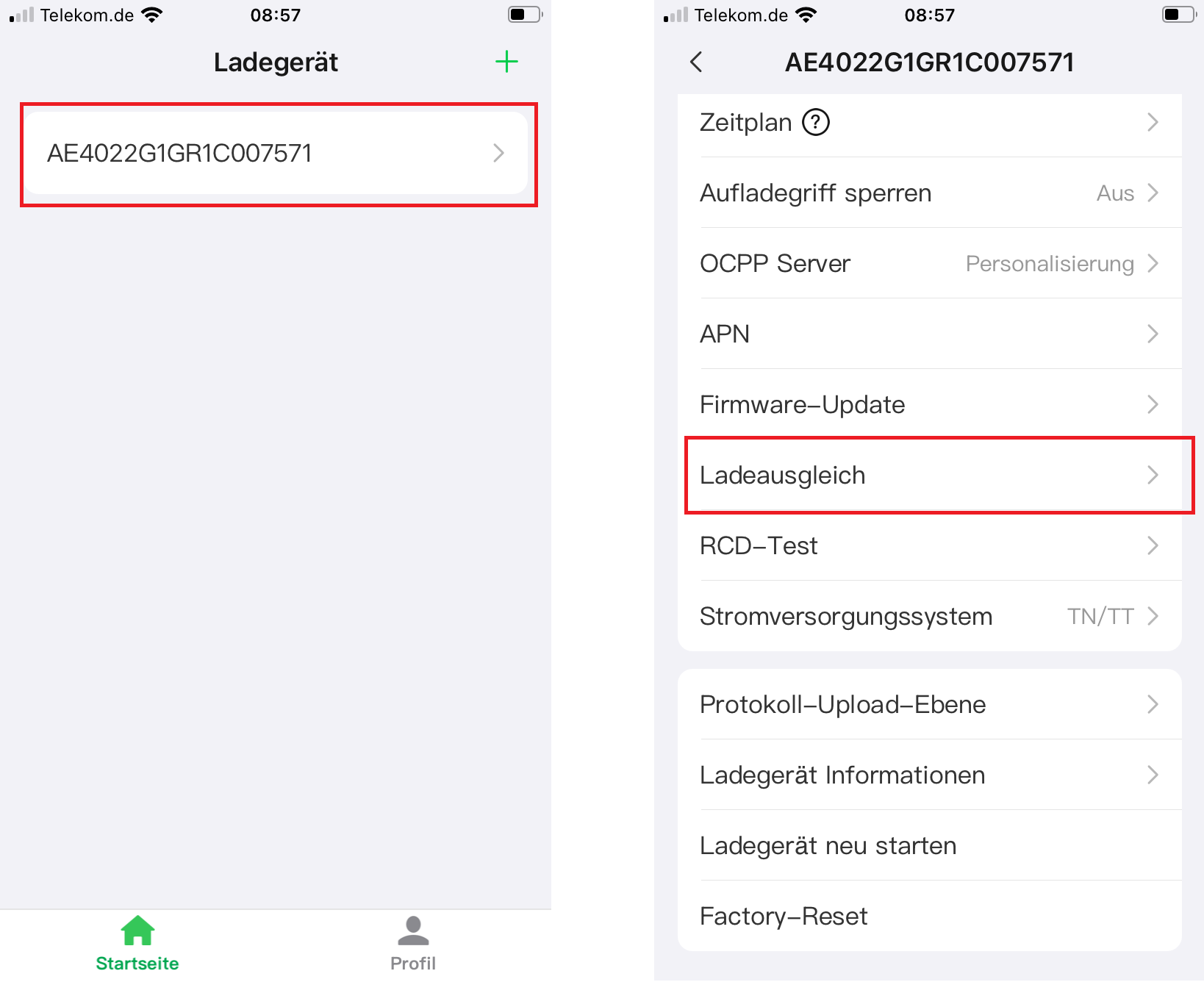

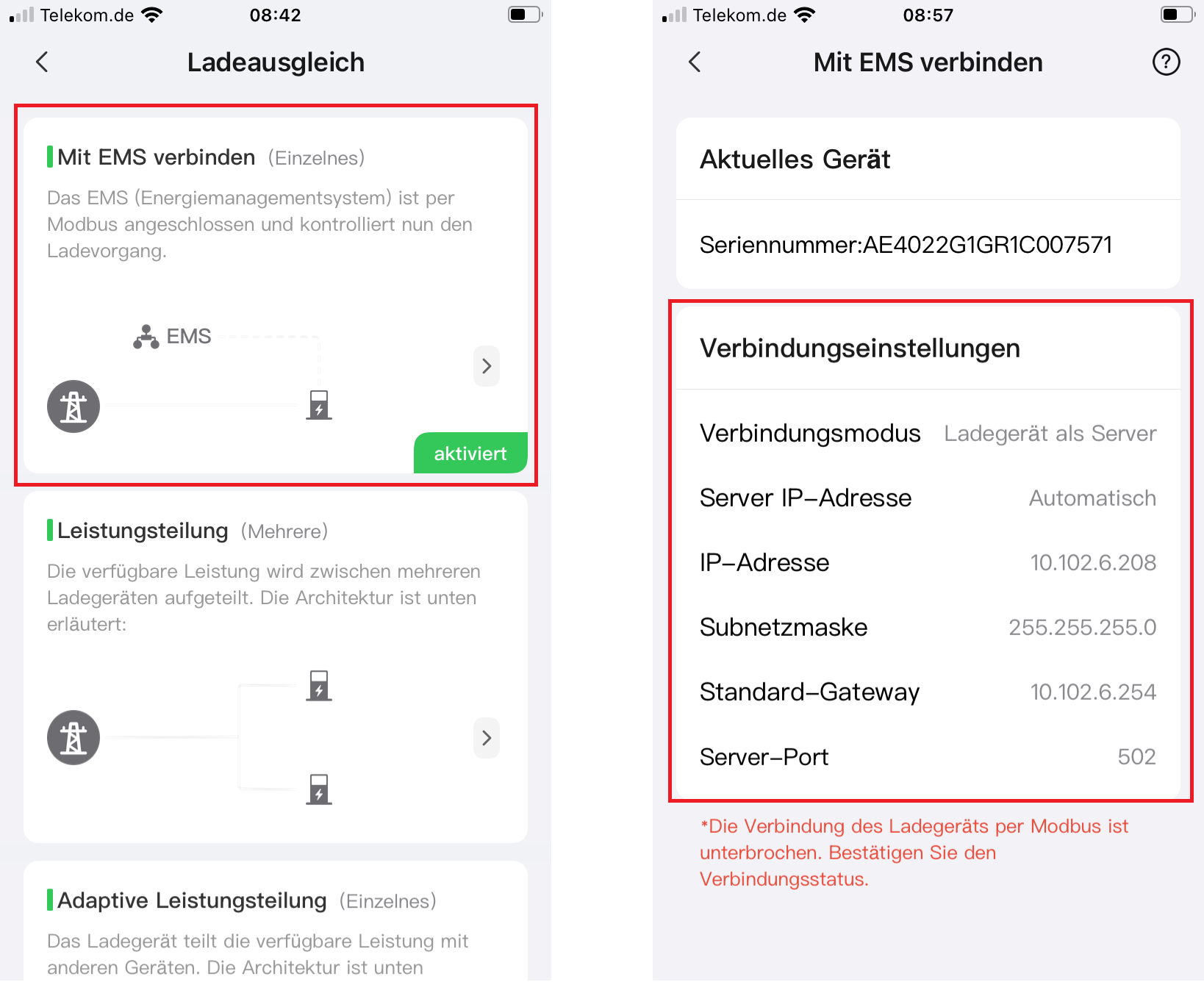

  1. Die Ladestation muss in der Autel Config App hinzugefügt werden. Unter Ladeausgleich muss auf “Mit EMS verbinden" geklickt werden.

4. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
  1. Personalisierte OCPP Einstellungen müssen gelöscht oder auf Standard Werte gestellt werden.

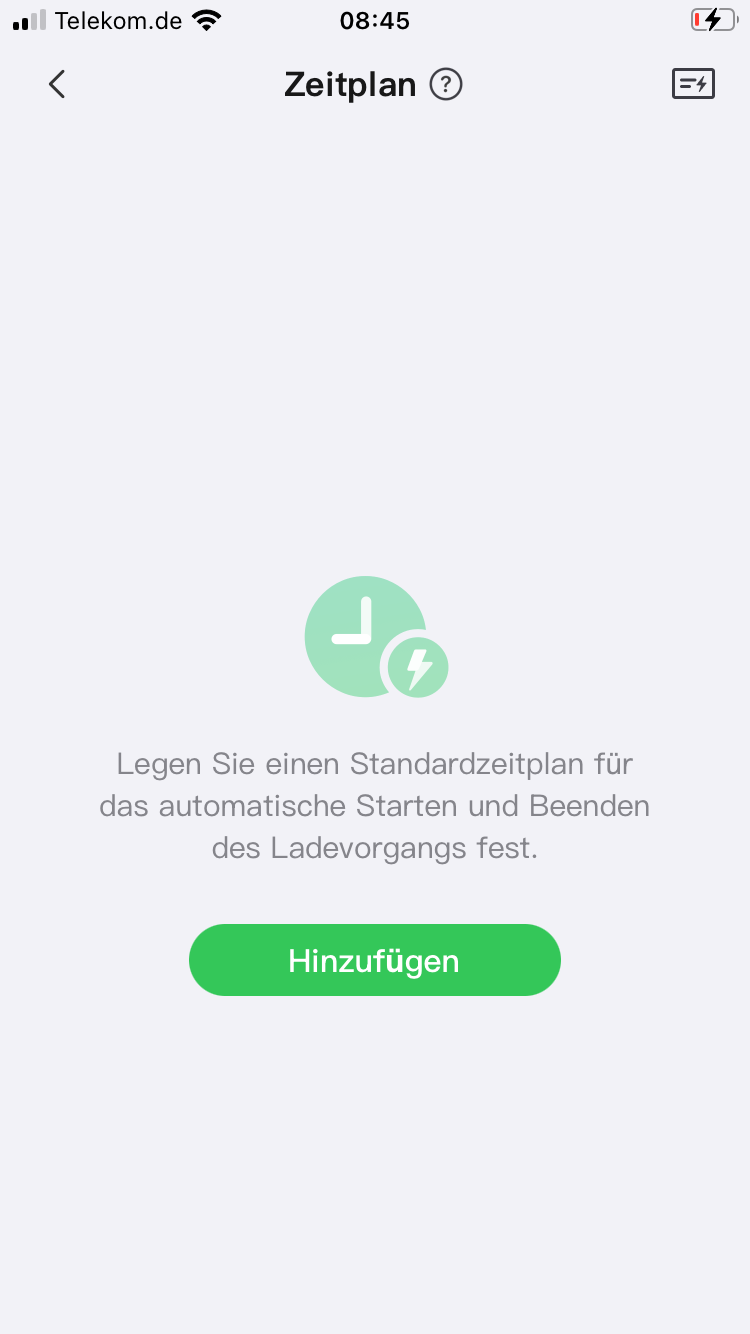

  2. Zeitplan deaktivieren.

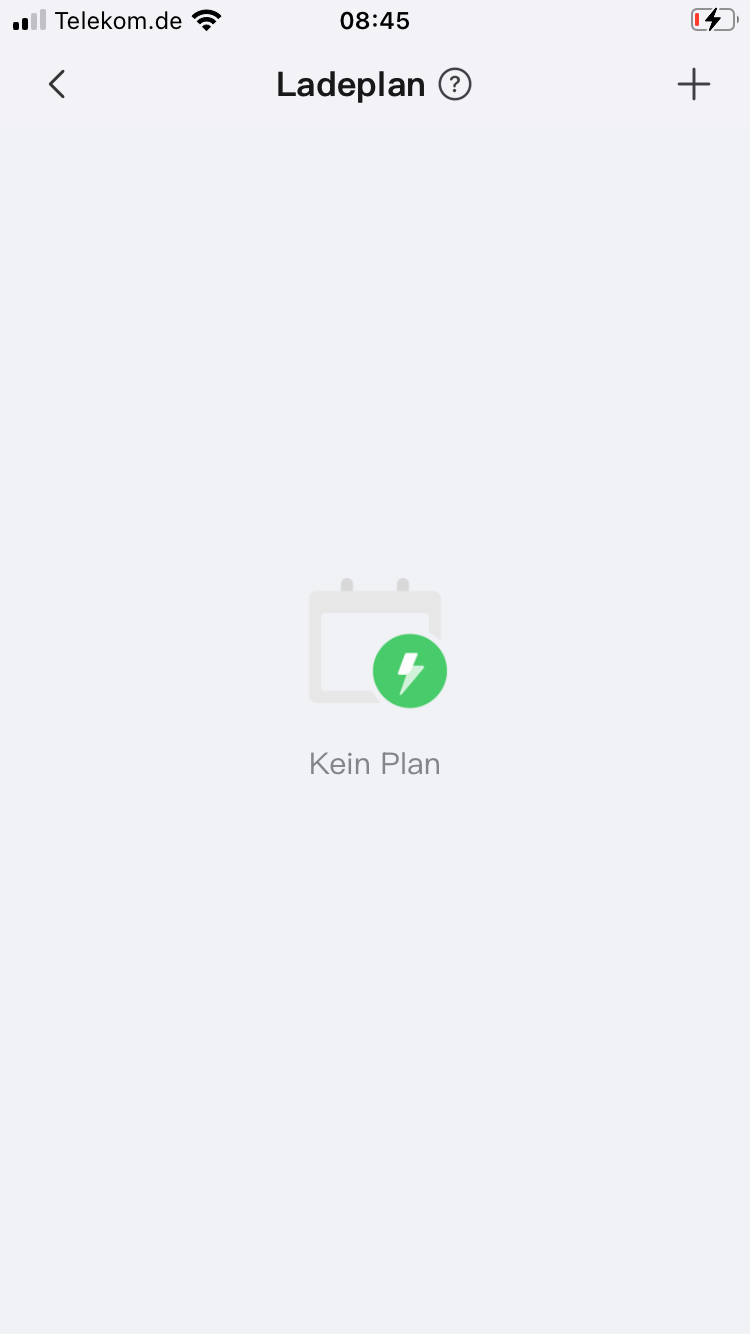

  3. Ladeplan löschen.

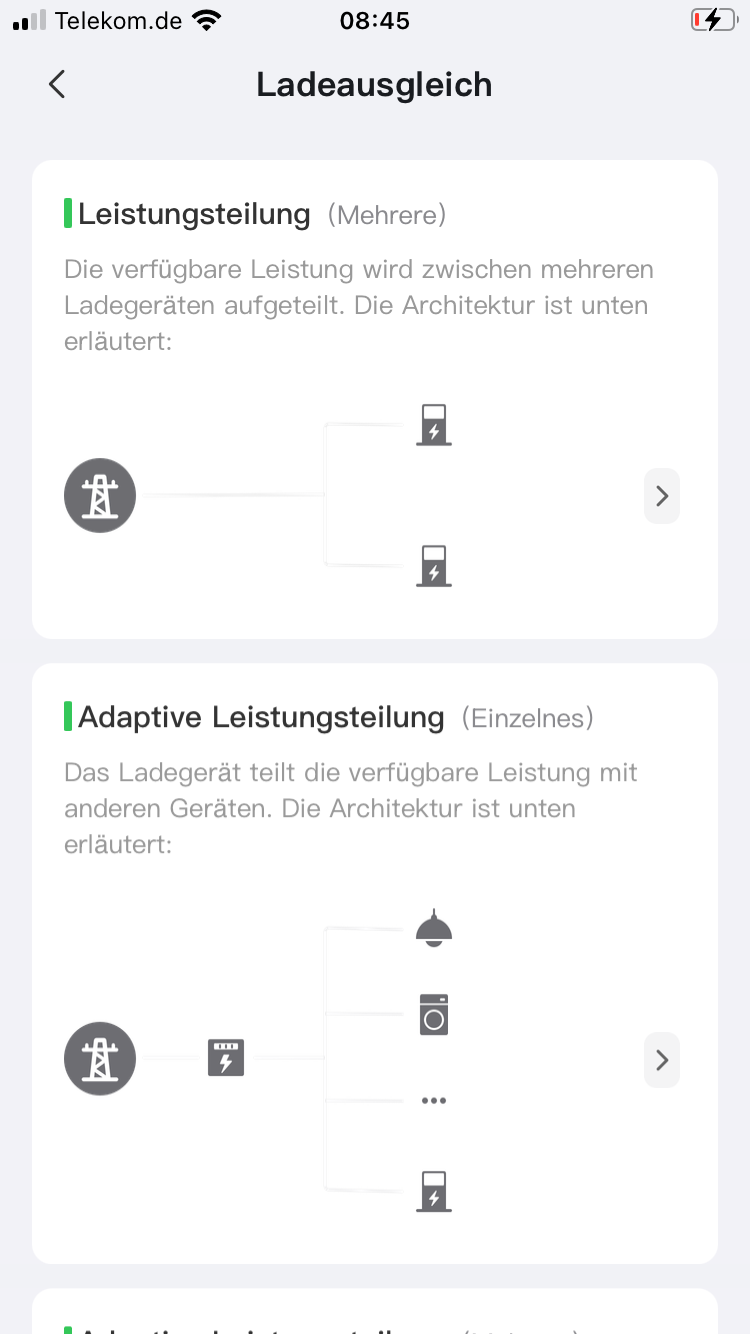

  4. Ladeausgleich löschen.


Step-by-Step: Konfiguration am energielenker System

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
  2. Enbas: Verbinden eines Ladepunkts mit Enbas

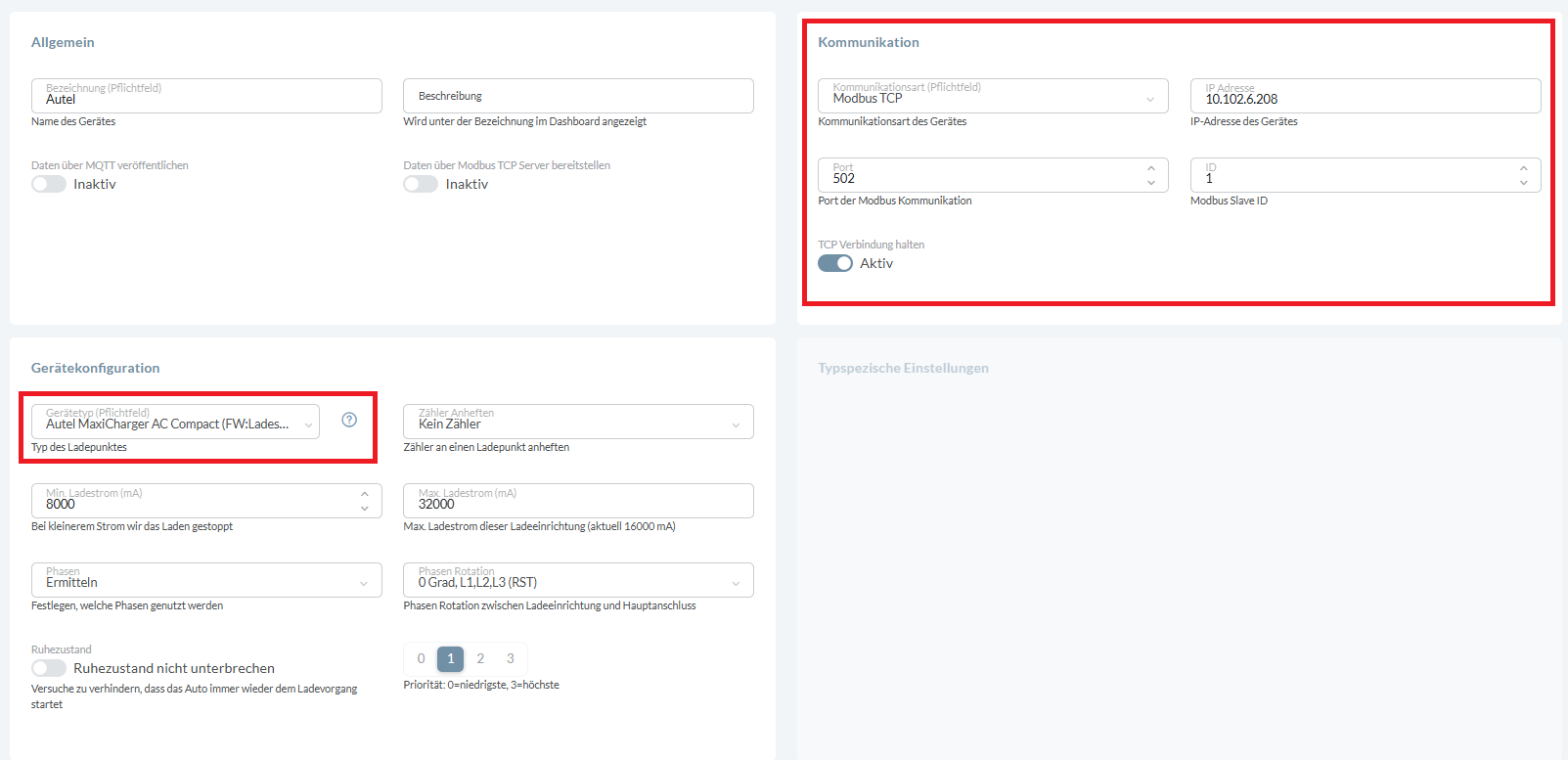

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart Modbus TCP
  2. Gebe die in der Ladestation vergebene IP-Adresse in das Feld IP-Adresse ein
  3. Gebe als Port 502 ein
  4. Gebe als Modbus Slave ID 1 ein
  5. TCP Verbindung halten sollte auf Aktiv belassen werden.

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Enbas: Wähle den Autel - MaxiCharger AC Compact bei Hersteller & Typ
  2. Lobas: Wähle Autel - MaxiCharger AC Compact bei Gerätetyp

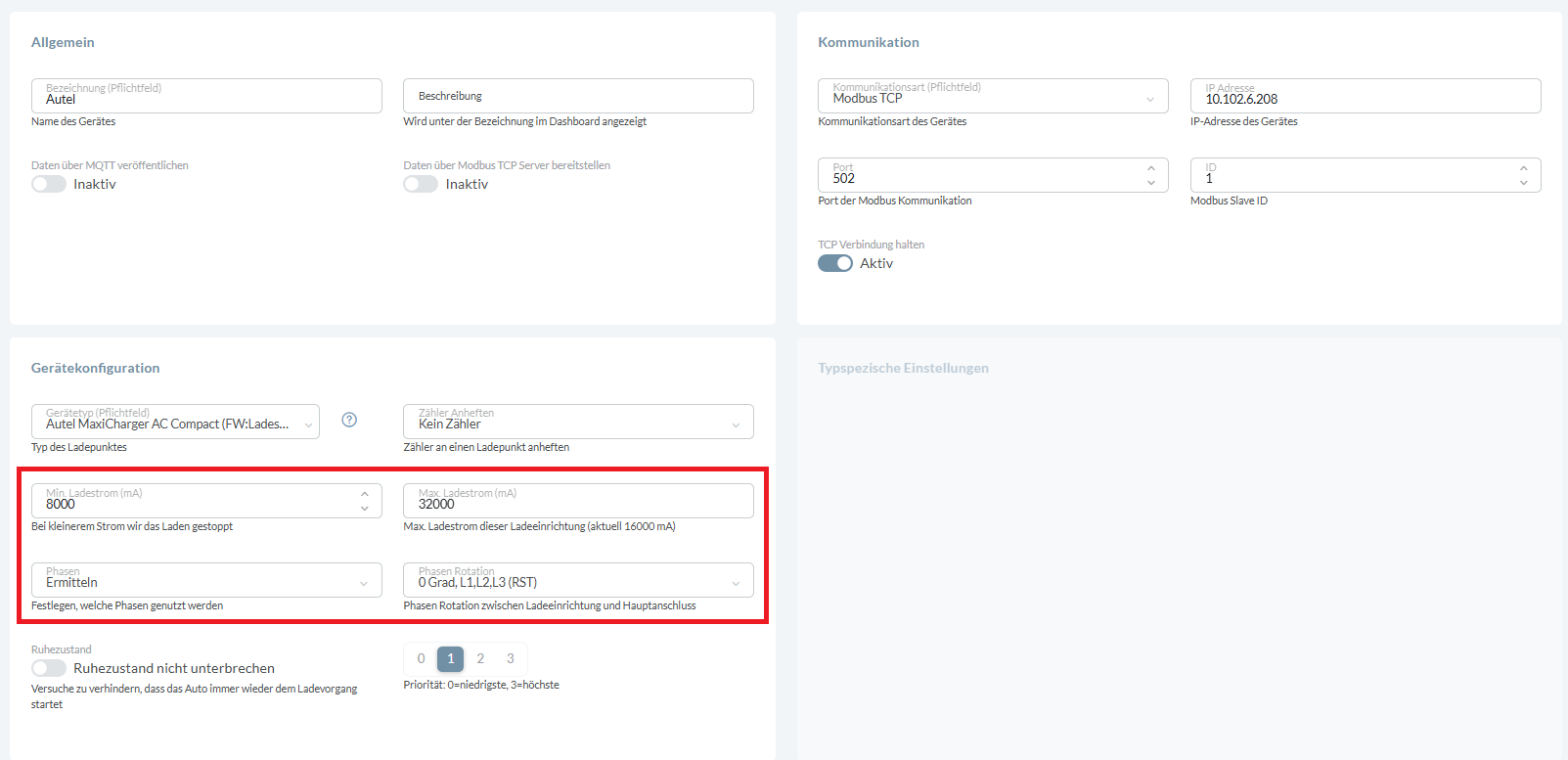

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt. Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.

Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.
Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.

Troubleshooting bei Modbus TCP-Verbindung

Fehlerbild:
  1. Ursache:
  2. HW/SW-Version:
  3. Fehlerbehebung:

Anbindung der Ladestation via OCPP

OCPP Version: 1.6-J

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.
  1. ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
  2. ✅ Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden – im Gegensatz zu Ladestationen, die zwar den Ladestrom regeln, aber keine vollständige Unterbrechung des Stromflusses zum Elektrofahrzeug erlauben.
  3. ✅ Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
  4. ✅ Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
  5. ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzungen

  1. Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

Step-by-Step: Konfiguration in der Ladestation

1. Die Maximale Stromgrenze der Ladestation einstellen.
In der Ladestation kann keine Phasenrotation konfiguriert werden.
Somit muss die Phasenrotation der Ladestation korrekt im Lobas eingestellt werden.

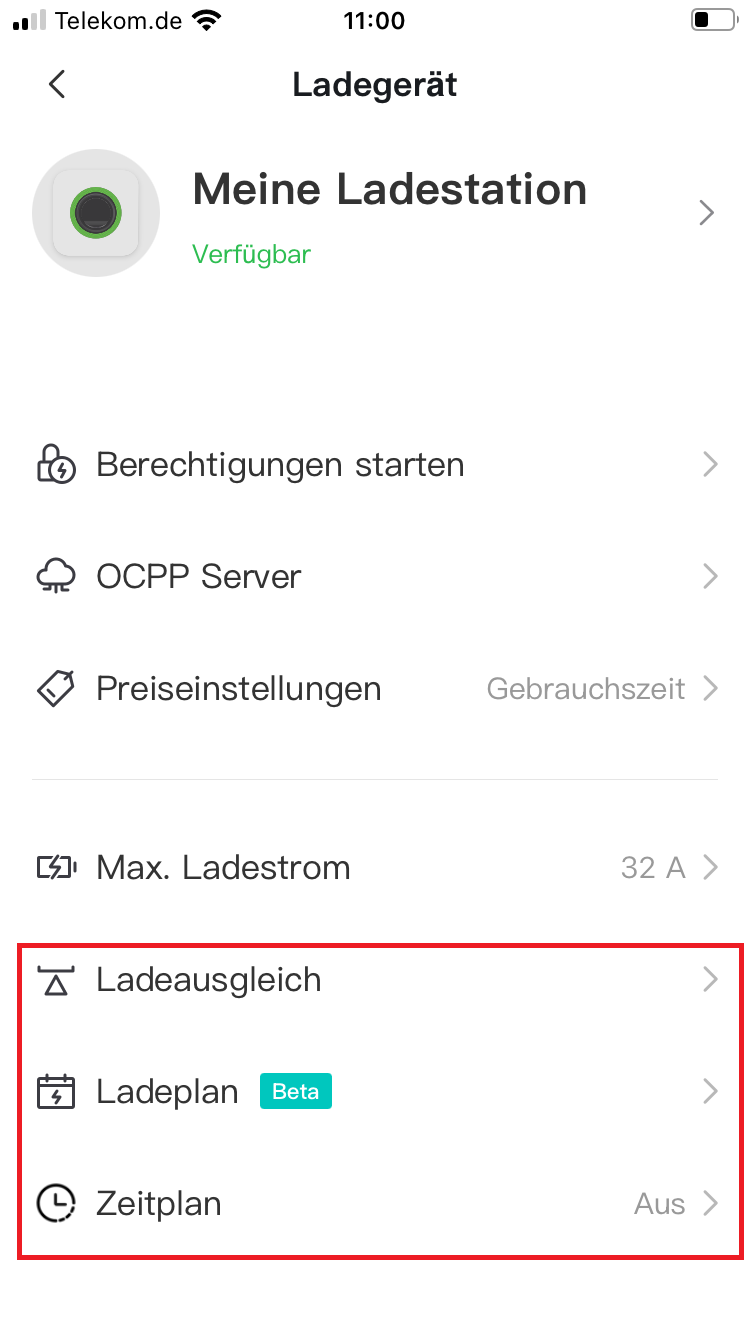

2. Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivieren
Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden.
  1. Um Störeinflüsse für das Lastmanagement ausschließen zu können, sollten Ladeausgleich, Ladeplan und Zeitplan abgeschaltet werden.

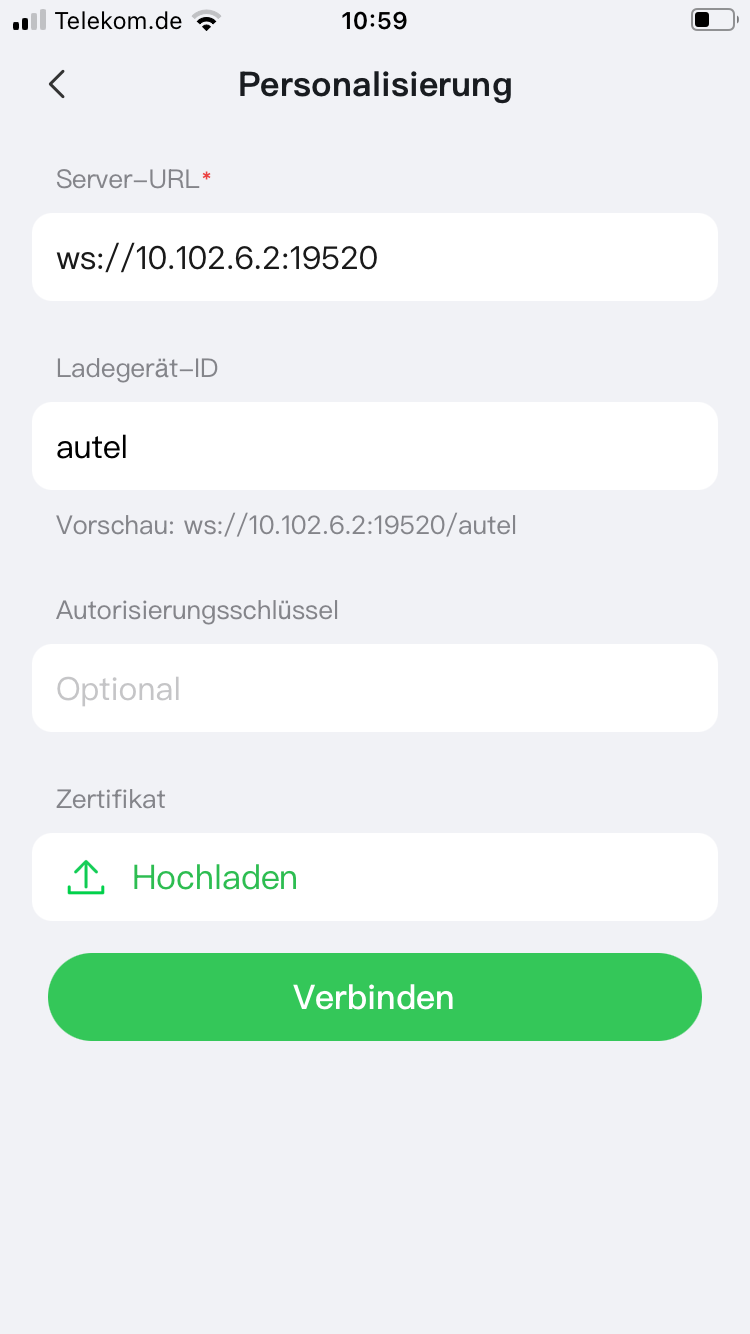

4. Kommunikation via OCPP1.6-J von der Ladestation zum energielenker System aufbauen
  1. Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem energielenker System aufbaut.
  2. Als OCPP Modus muss OCPP-J 1.6 gewählt werden.
  3. Im Feld URL des Backends muss die IP-Adresse des energielenker Systems im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: ws://<energielenker System-IP>:19520
  4. Die OCPP ChargeBoxIdentity (ChargepointID) kann nach Belieben angepasst werden, diese muss später im energielenker System angegeben werden.

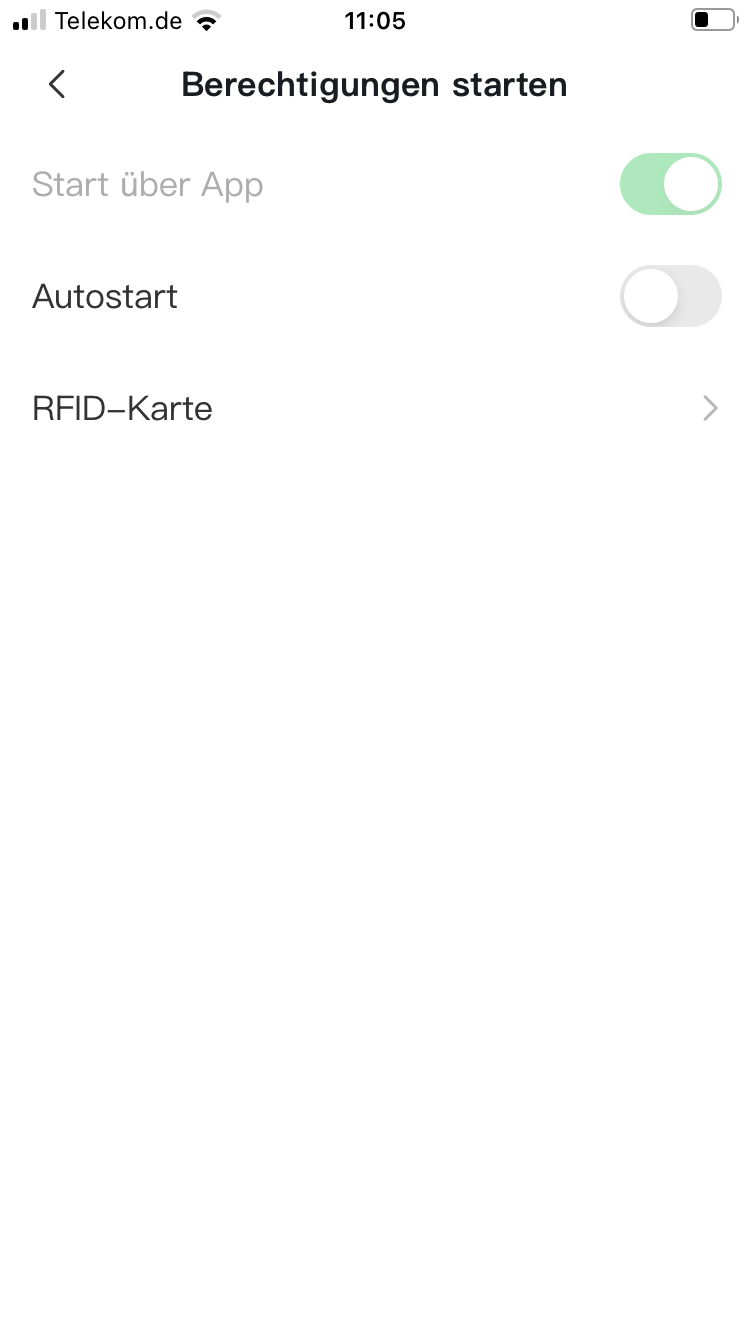

5. Autorisierung aktivieren
Damit Autorisierung aktiv ist, muss in der Ladestation Autostart deaktiviert werden.
Info
Autorisierung via RFID wird empfohlen.

Step-by-Step: Konfiguration im Lastmanagement

1. Ladepunkt anlegen
  1. Lobas: Neuen Ladepunkt anlegen
  2. Enbas: Verbinden eines Ladepunkts mit Enbas

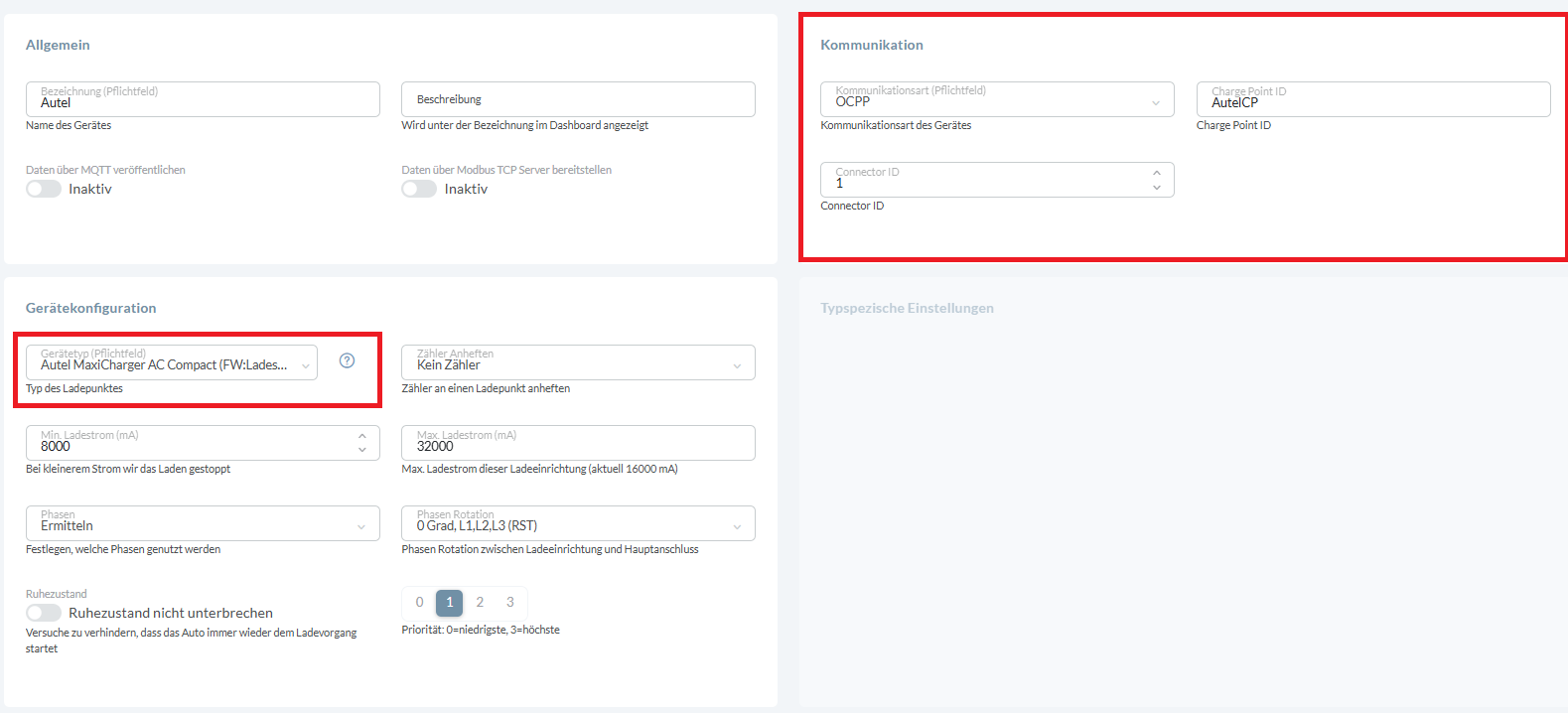

2. Kommunikationseinstellungen
  1. Wähle als Kommunikationsart OCCP
  2. Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein
  3. Da die Ladestation über nur einen Ladepunkt verfügt, belasse die Connector ID bei 1
    1. Die Connector ID dient zur Nummerierung der Ladepunkt der Ladestation

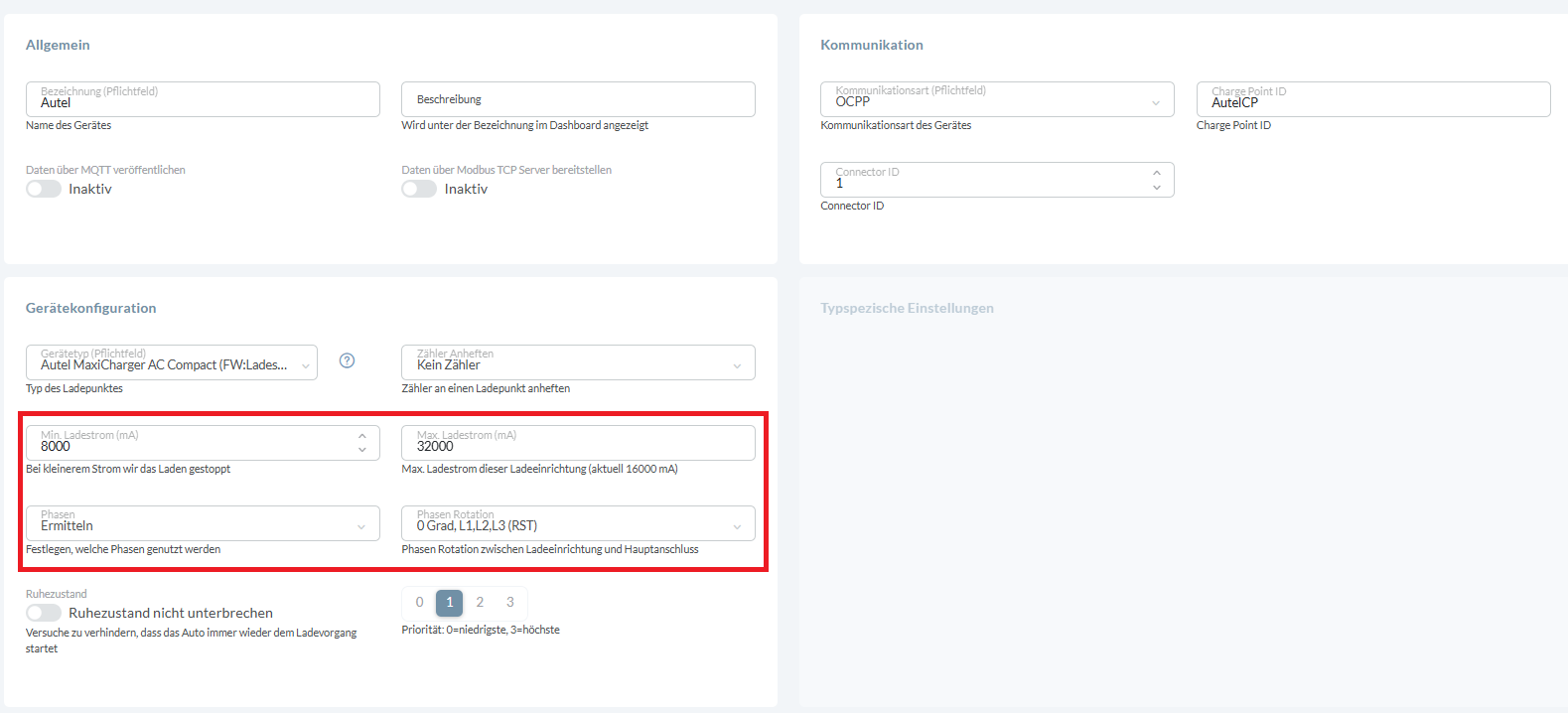

3. Komponentenkonfiguration / Gerätekonfiguration
Nehme die elektrischen Einstellungen für das Gerät vor. Bei Lobas heißt dieser Abschnitt Gerätekonfiguration und bei Enbas heißt dieser Komponentenkonfiguration.
  1. Enbas: Wähle den Autel - MaxiCharger AC Compact bei Hersteller & Typ
  2. Lobas: Wähle Autel - MaxiCharger AC Compact bei Gerätetyp

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen.
Um eine optimierte Ladestromfreigabe über die gesamte Ladeinfrastruktur zu erreichen, kann der min. Ladestrom auf 6A angepasst, solange es keine Probleme mit einzelne E-Fahrzeugen gibt.
Der eingestellte Wert im Lastmanagement muss immer größer gleich dem in der Ladestation eingestellten min. Ladestrom sein, da es sonst zu Fehler in der Ladestation kommen kann.

Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann.

Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das energielenker System automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.

In der Ladestation kann keine Phasenrotation konfiguriert werden. Somit muss die Phasenrotation der Ladestation korrekt im Lastmanagement eingestellt werden.
