Wie konfiguriere ich Laderegeln im Lobas-System? ab V2.33.0

Gültig ab Lobas-Version: V2.33.0

Hinweis: Dies ist ein Artikel für alle Geräte ab Version 2.33.0. Für Geräte mit einer älteren Version gilt folgender Artikel: Wie konfiguriere ich Laderegeln im Lobas-System? (gültig ab V2.30.0)

In diesem Artikel erfährst du, wie Laderegeln im Lobas-System aufgebaut sind und wie du eine neue Regel anlegst. Laderegeln steuern automatisch den verfügbaren Ladestrom an deinen Ladepunkten – z. B. abhängig von Uhrzeit, Strompreis oder PV-Überschuss – ohne dass du manuell eingreifen musst.

Voraussetzungen

Im Lastmanagement sind ein oder mehrere Ladepunkte angelegt, die einer Regel zugewiesen werden können.
Für preis- oder erzeugungsabhängige Regeln ist die passende Datenquelle eingerichtet, z. B. ein Erzeugungszähler mit Rolle Production für PV-Überschuss, ein Netzanschlusszähler mit Rolle Grid für Netzbezug, oder hinterlegte dynamische Strompreise für preisabhängige Bedingungen.

Laderegeln – Kurzerklärung

Eine Laderegel beschreibt, unter welcher Bedingung an den zugewiesenen Ladepunkten welche Aktion ausgeführt wird. Jede Regel besteht aus denselben Bausteinen:

Bezeichnung: Frei wählbarer, eindeutiger Name zur leichten Wiedererkennung.
Aktiv-Schalter: Schaltet die Regel scharf oder inaktiv, ohne sie zu löschen.
Zeitmanagement: Wochentage (Mo–So) und ein Zeitfenster (Start- bis Endzeit), in denen die Regel überhaupt greift.
Zugewiesene Ladepunkte: Die Ladepunkte, für die die Regel gilt. Über das Suchfeld lässt sich die Liste filtern.
Bedingung: Das auslösende Kriterium, optional über Bedingung negieren umkehrbar.
Aktion: Was geschieht, wenn die Bedingung zutrifft.

Zwei Arten von Laderegeln

Auf der Übersichtsseite werden Laderegeln in zwei Tabellen geführt:

Überschuss-Laderegeln: nutzen ausschließlich verfügbaren Überschuss aus der eigenen Stromerzeugung. Bedingung und Aktion sind fest auf den Überschuss bezogen und müssen nicht ausgewählt werden.
Weitere Laderegeln: alle übrigen Regeln mit frei wählbarer Bedingung und Aktion.

Beim Anlegen wählst du die Art über die Schaltfläche Regel hinzufügen (Überschuss-Laderegel oder Andere Laderegel).

Verfügbare Bedingungen

Uhrzeit: wirkt, wenn die aktuelle Uhrzeit im eingestellten Start-/Endzeit-Fenster liegt.
Strompreis absolut: wirkt, wenn der aktuelle Strompreis ein eingegebenes Limit unterschreitet (≤).
Strompreis relativ: wirkt, wenn der aktuelle Preis in einem gewählten Preisniveau liegt. Feste Stufen relativ zum Durchschnittspreis: Sehr hoch (ab 140 %), Hoch (ab 115 %), Normal (90 %–115 %), Niedrig (bis 90 %), Sehr niedrig (bis 60 %).
Stromerzeugung: wirkt, wenn die Stromerzeugung ein Limit erreicht oder überschreitet (≥).
Überschuss Stromerzeugung: wirkt, wenn ungenutzter Erzeugungsüberschuss verfügbar ist.
Immer Aktiv: wirkt dauerhaft, ohne weitere Bedingung.
Anzahl aktiver Ladevorgänge: wirkt, wenn eine Mindestanzahl gleichzeitiger Ladevorgänge erreicht ist (≥).
Netzbezug: wirkt, wenn der Bezug aus dem Netz ein Limit erreicht oder überschreitet (≥).
Netzeinspeisung: wirkt, wenn eine Einspeisung ins Netz vorliegt.
Formel: wirkt, wenn eine frei formulierte Bedingung zutrifft.

Bei den vergleichenden Bedingungen gibt es zusätzlich das Feld Verzögerung (in Sekunden, Vorgabe 300). Es legt fest, wie lange die Regel nach dem letzten Zutreffen der Bedingung noch weiter ausgeführt wird, auch wenn die Bedingung zwischenzeitlich nicht mehr erfüllt ist. Das verhindert ein nervöses Hin- und Herschalten bei schwankenden Messwerten.

Verfügbare Aktionen

Wert oder Formel anwenden: setzt den erlaubten Ladestrom auf einen festen Wert oder eine Formel.
Stromerzeugung anwenden: gibt die aktuelle Stromerzeugung als Ladegrenze frei.
Überschuss (St.Erzg.) anwenden: gibt nur den ungenutzten Erzeugungsüberschuss zum Laden frei.
Netzeinspeisung anwenden: gibt die aktuell ins Netz eingespeiste Leistung als Ladestrom frei, optional über einen Faktor skaliert.
Variable setzen: schreibt einen Wert oder eine Formel in eine benannte Variable.
Laderegeln verbinden (Und): verknüpft mehrere Regeln, sodass sie gemeinsam erfüllt sein müssen.

Wichtig zur Einheit: Der Ladestrom in der Aktion Wert oder Formel anwenden wird als Strom pro Phase in mA angegeben. Ein Wert von 16000 entspricht 16 A pro Phase, ein Wert von 6000 entspricht 6 A pro Phase. Auch strombezogene Bedingungslimits (z. B. Netzbezug) werden in mA eingegeben.

Priorisierung mehrerer Regeln

Treffen für einen Ladepunkt mehrere Regeln zu, werden sie in der Reihenfolge der Übersichtstabelle abgearbeitet (innerhalb der jeweiligen Tabelle von oben nach unten). Über Nachfolgende Laderegeln für den jeweiligen Ladepunkt oder die Ladegruppe ignorieren legst du bewusst eine Vorrang-Regel fest, die andere übersteuert.

Die Reihenfolge wird pro Ladepunkt gespeichert: Jeder Ladepunkt hat seine eigene Abarbeitungsreihenfolge. Eine Änderung an einem Ladepunkt wirkt sich nicht auf andere Ladepunkte aus, selbst wenn dort dieselben Regeln zugewiesen sind. Wie du die Reihenfolge änderst, beschreibt der Abschnitt Reihenfolge der Regeln ändern weiter unten.

Schritt-für-Schritt-Anleitung: Laderegel anlegen

1. Laderegeln öffnen

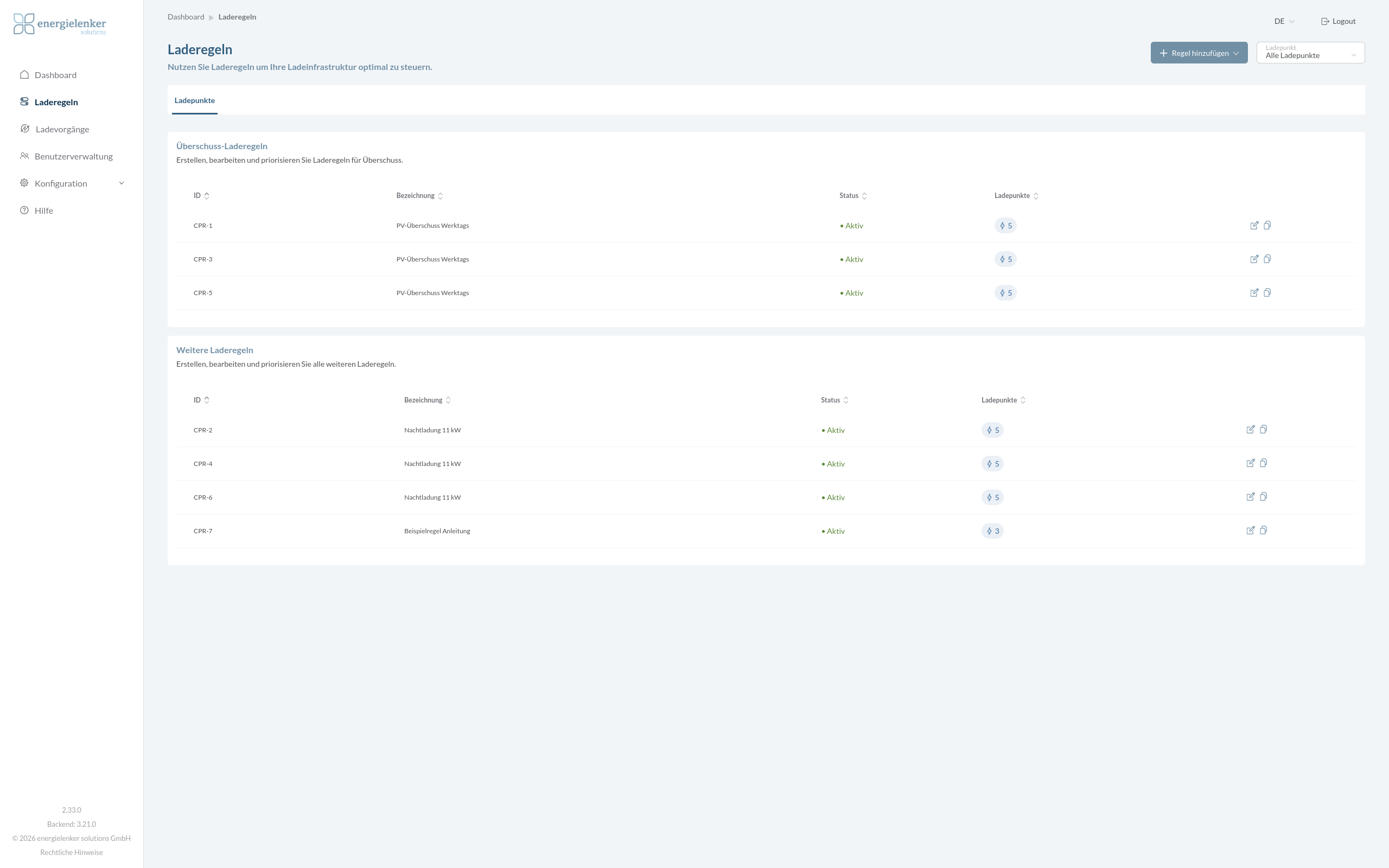

Klicke in der Seitenleiste auf Laderegeln. Es öffnet sich die Übersicht mit den Tabellen Überschuss-Laderegeln und Weitere Laderegeln. Jede Zeile zeigt ID, Bezeichnung, Status und die Anzahl zugewiesener Ladepunkte. Oben rechts findest du die Schaltfläche Regel hinzufügen und den Filter Ladepunkt.

2. Regeltyp auswählen

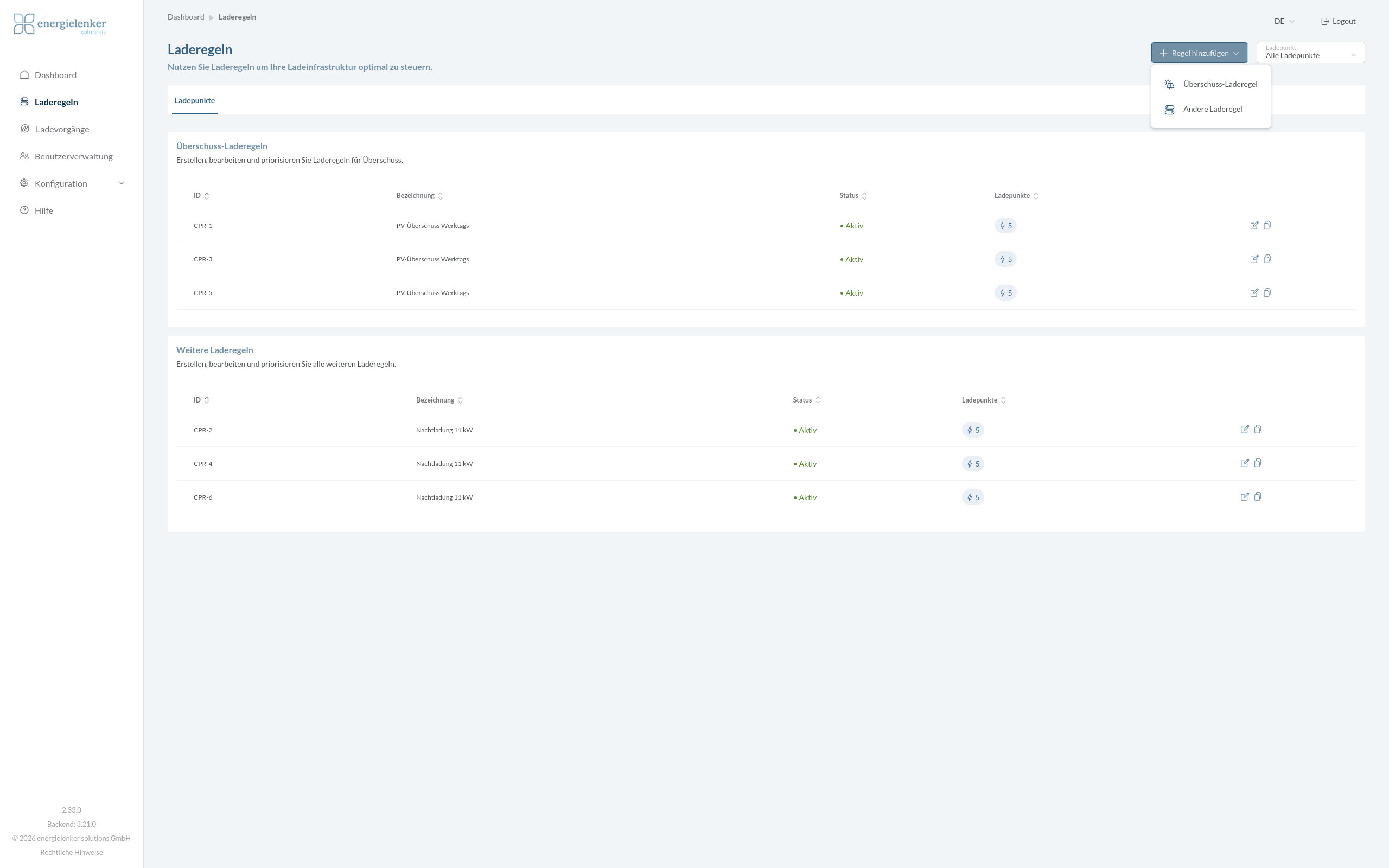

Klicke oben rechts auf Regel hinzufügen. Wähle im Menü Überschuss-Laderegel oder Andere Laderegel. Das Regelformular öffnet sich mit den Bereichen Allgemein, Zeitmanagement, Zugewiesene Ladepunkte, Bedingung und Aktion, sowie den Schaltflächen Speichern/Abbrechen und dem Aktiv-Schalter oben rechts.

3. Bezeichnung eintragen

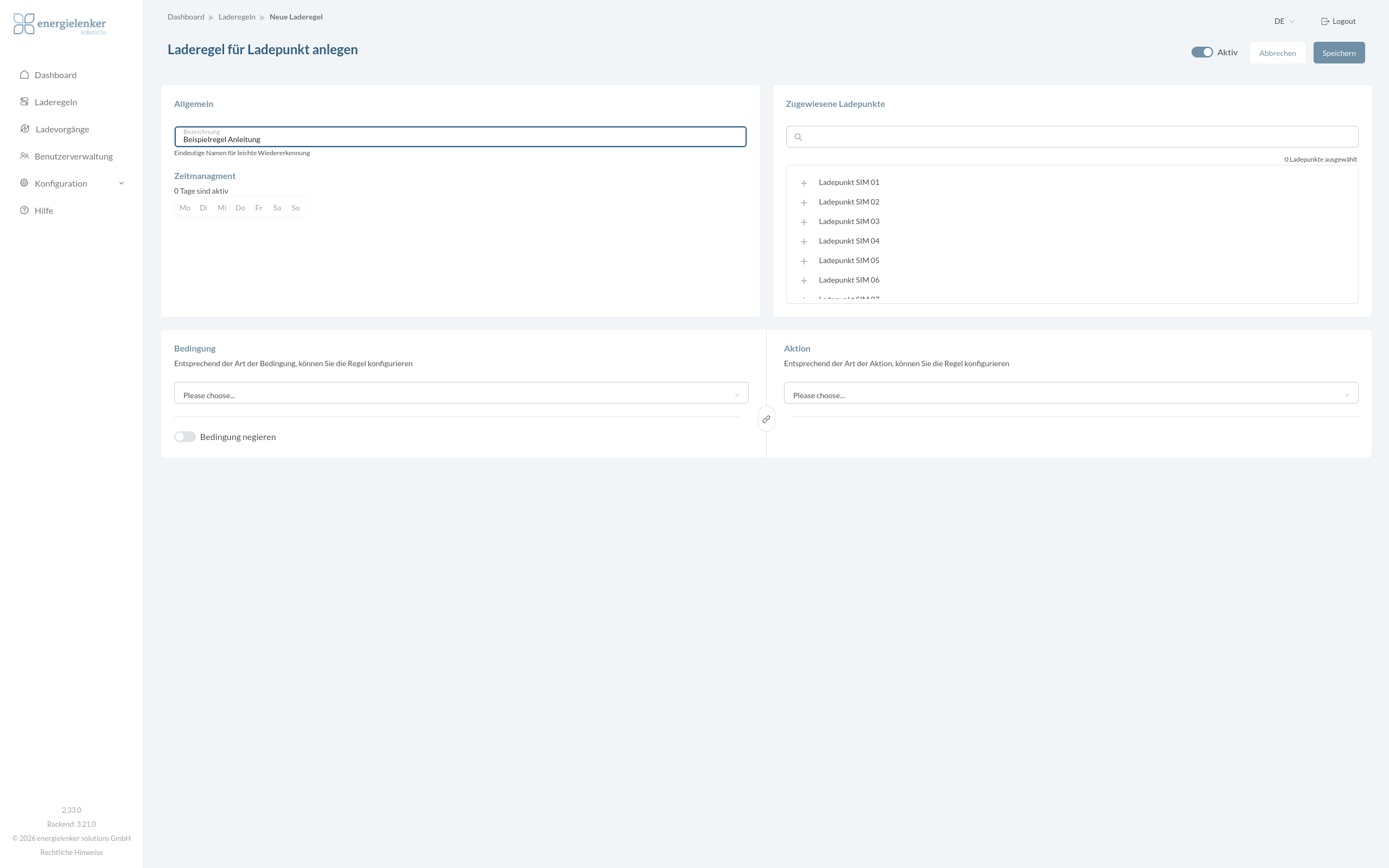

Trage im Bereich Allgemein unter Bezeichnung einen eindeutigen Namen ein, an dem du die Regel später leicht wiedererkennst.

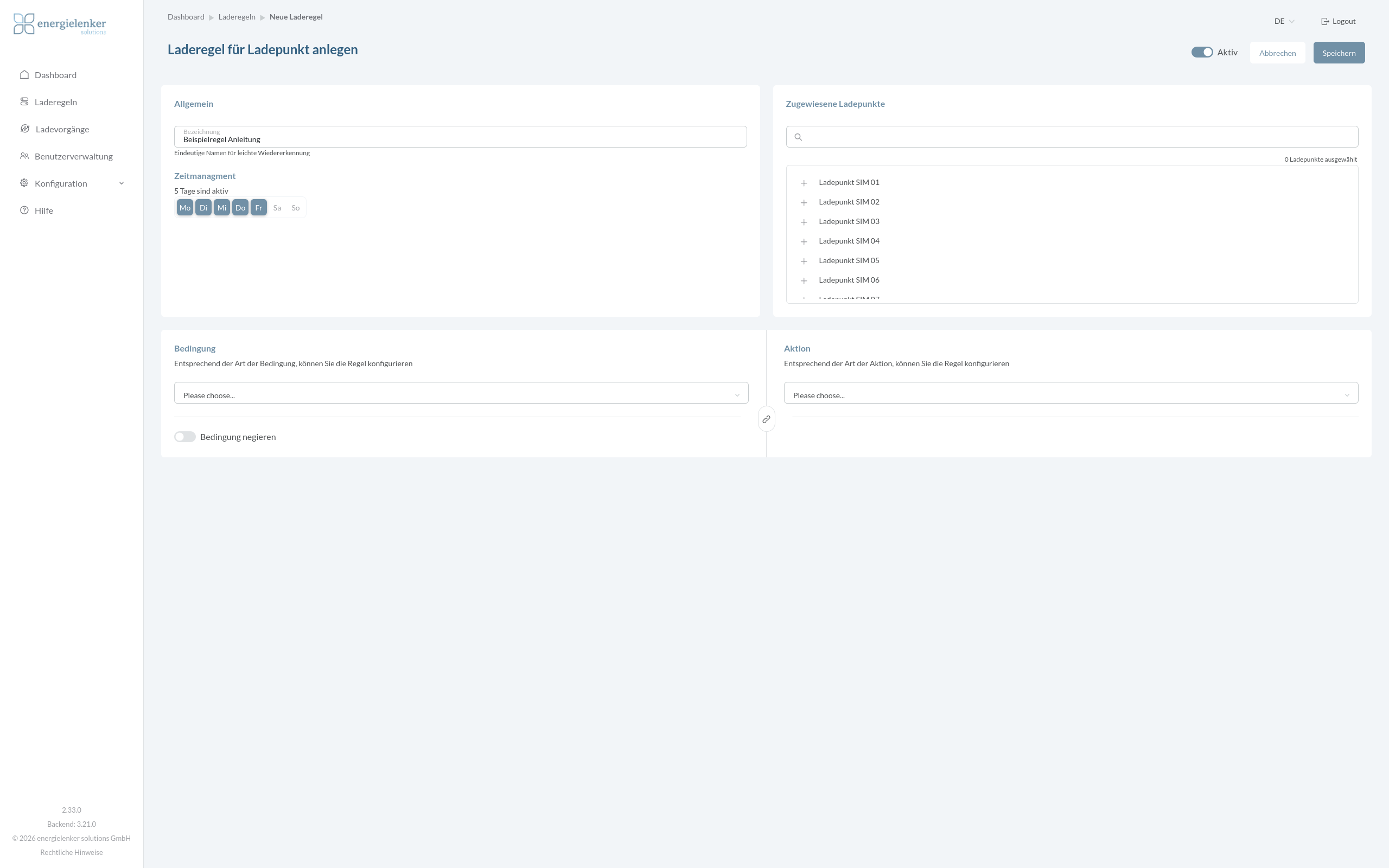

4. Wochentage im Zeitmanagement wählen

Wähle im Bereich Zeitmanagement die Wochentage, an denen die Regel greifen soll, indem du die Kürzel Mo bis So anklickst. Der Zähler … Tage sind aktiv zeigt die aktuelle Auswahl.

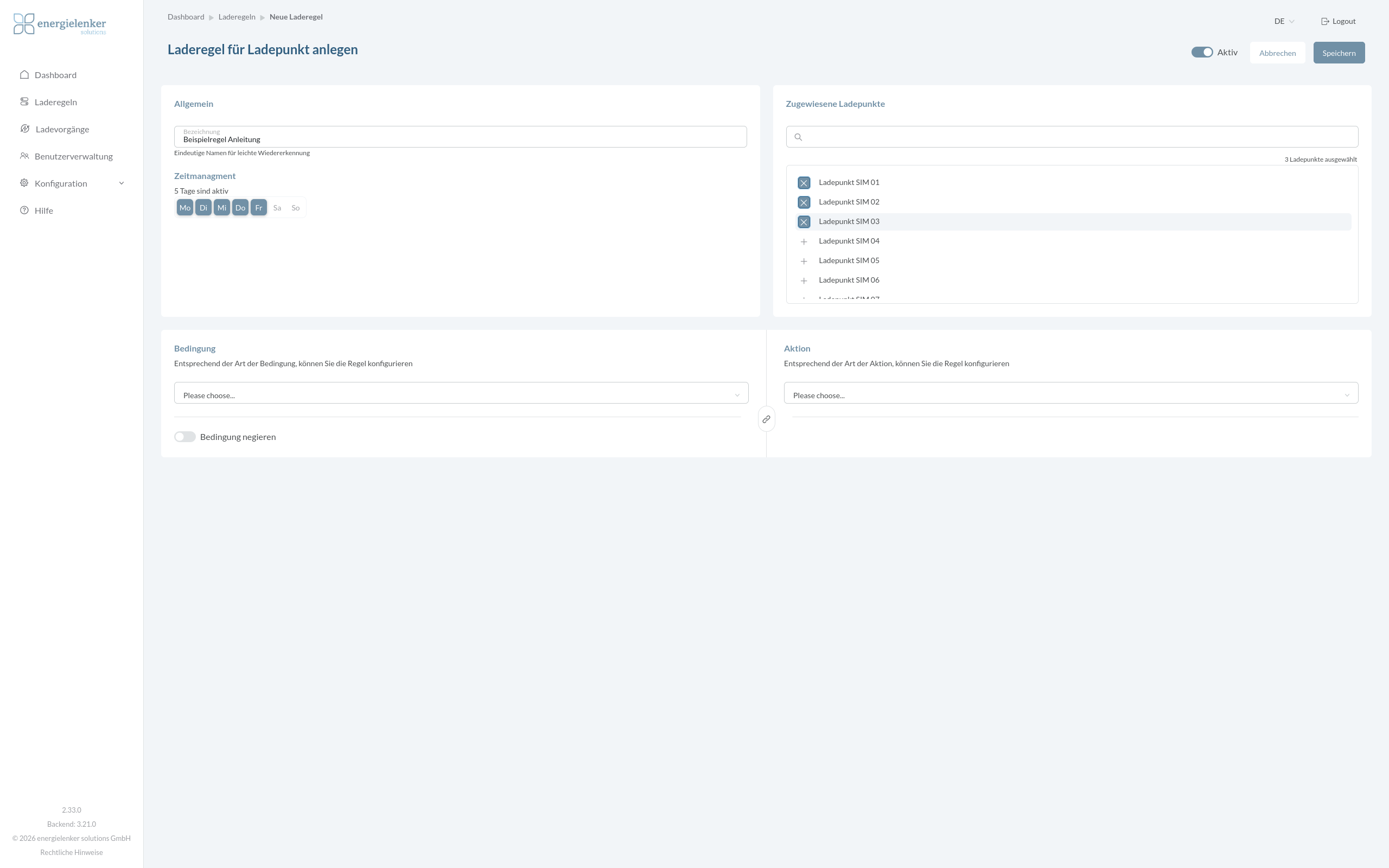

5. Ladepunkte zuweisen

Weise im Bereich Zugewiesene Ladepunkte die passenden Ladepunkte zu. Klicke dazu am jeweiligen Eintrag auf das Hinzufügen-Symbol; über das Suchfeld lässt sich die Liste filtern. Der Zähler … Ladepunkte ausgewählt zeigt die aktuelle Auswahl.

6. Bedingung konfigurieren

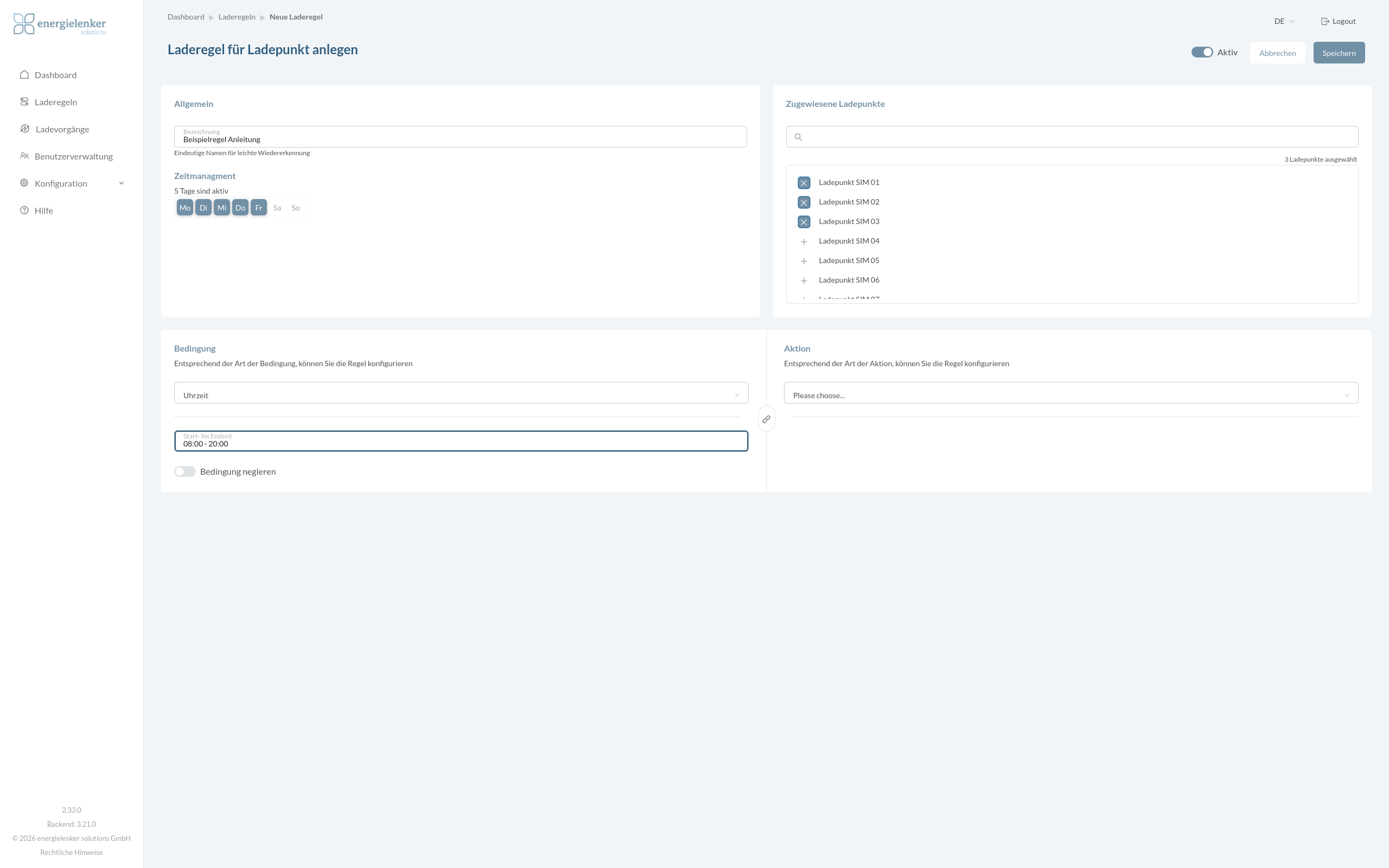

Wähle im Bereich Bedingung die gewünschte Bedingung aus und fülle die eingeblendeten Felder aus (z. B. das Zeitfenster bei Uhrzeit oder das Limit bei Netzbezug). Bei Bedarf kehrst du die Bedingung über Bedingung negieren um.

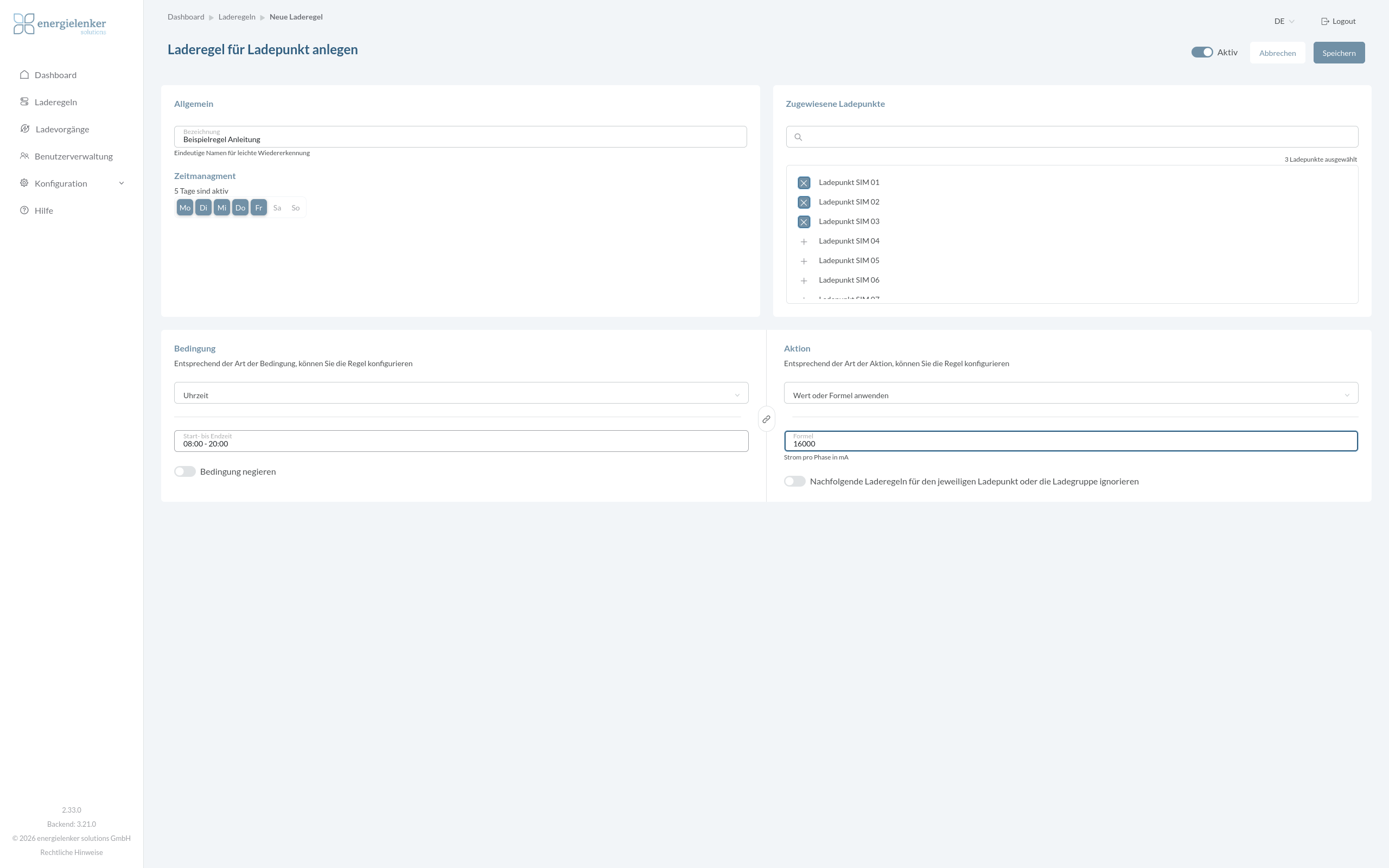

7. Aktion konfigurieren

Wähle im Bereich Aktion die gewünschte Aktion und trage den zugehörigen Wert oder die Formel ein (z. B. bei Wert oder Formel anwenden den Ladestrom in mA pro Phase). Über Nachfolgende Laderegeln … ignorieren legst du die Regel optional als Vorrang-Regel fest.

8. Regel speichern

Hinweis zum Aktiv-Schalter: Eine neue Regel ist standardmäßig scharf geschaltet. Lasse den Schalter eingeschaltet, wenn die Regel sofort greifen soll.

Klicke oben im Formular auf Speichern. Du wirst zurück in die Übersicht geleitet, in der die neue Regel jetzt in der passenden Tabelle mit ID, Bezeichnung, Anzahl zugewiesener Ladepunkte und Status erscheint.

Reihenfolge der Regeln ändern

Relevant, sobald einem Ladepunkt mehrere Regeln zugewiesen sind. Die Abarbeitungsreihenfolge lässt sich per Drag-and-Drop direkt in der Übersicht anpassen. Sie gilt pro Ladepunkt und beeinflusst andere Ladepunkte nicht, auch wenn dort dieselben Regeln zugewiesen sind.

Voraussetzung: Drag-and-Drop ist nur verfügbar, wenn im Filter Ladepunkt oben rechts genau ein einzelner Ladepunkt gefiltert ist – nicht bei Alle, Aktive oder Inaktive Ladepunkte. Die kleinen Sortierpfeile in den Spaltenüberschriften ändern nur die Anzeige, nicht die gespeicherte Reihenfolge.

1. Ladepunkt im Filter auswählen

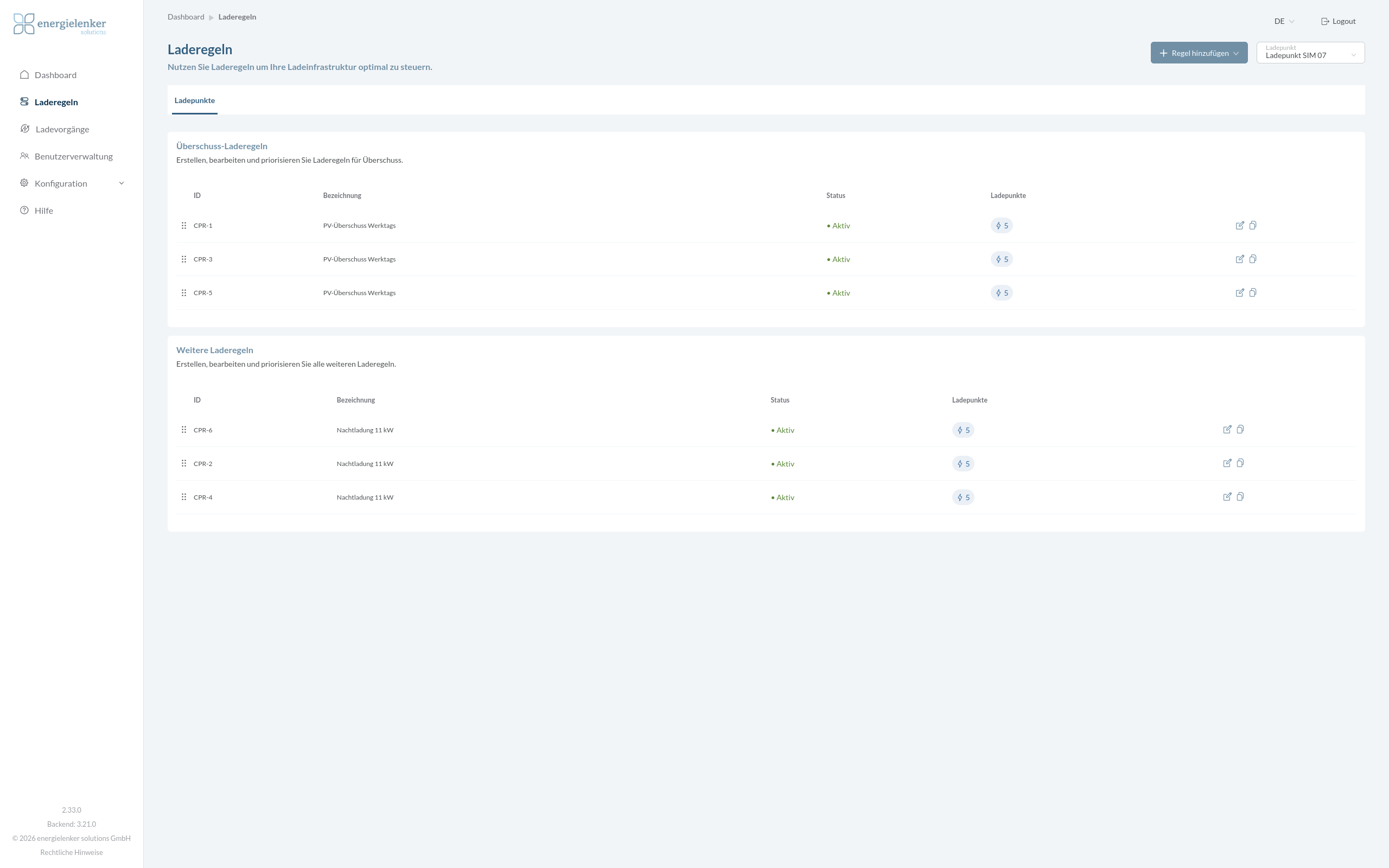

Wähle oben rechts im Filter Ladepunkt den gewünschten Ladepunkt. In beiden Tabellen erscheinen jetzt nur dessen Regeln, jeweils mit einem Ziehgriff (sechs Punkte) links neben der Spalte ID.

2. Regel per Ziehgriff verschieben

Fasse die Regel am Ziehgriff an, halte die Maustaste gedrückt und ziehe die Zeile innerhalb derselben Tabelle an die gewünschte Stelle. Die Reihenfolge wird beim Loslassen automatisch gespeichert – ein zusätzlicher Speichern-Button ist nicht nötig.

Beachte: Eine Regel kann nur innerhalb ihrer eigenen Tabelle verschoben werden. Überschuss-Laderegeln und Weitere Laderegeln haben jeweils eine eigene, unabhängige Reihenfolge.

Tipps

Einheit mA, nicht A: Strombezogene Werte werden in Milliampere pro Phase eingegeben. Für 16 A trägst du 16000 ein, nicht 16. Ein zu kleiner Wert führt zu sehr langsamem Laden.
Zeitfenster und Wochentage zusammen denken: Die Regel greift nur, wenn sowohl ein aktiver Wochentag als auch (bei der Bedingung Uhrzeit) das Zeitfenster zutrifft. Sind keine Wochentage ausgewählt, greift die Regel an keinem Tag.
Reihenfolge beachten: Bei mehreren zutreffenden Regeln entscheidet die Reihenfolge in der Übersicht. Soll eine Regel andere übersteuern, aktiviere Nachfolgende Laderegeln … ignorieren. Die Reihenfolge selbst passt du im Abschnitt Reihenfolge der Regeln ändern an.
Überschuss-Regel ohne Erzeugung: Eine Überschuss-Laderegel gibt nur dann Ladestrom frei, wenn tatsächlich Erzeugungsüberschuss vorhanden ist. Ohne PV-Erzeugung bleibt der freigegebene Strom 0.
Nach dem Anlegen prüfen: Kontrolliere in der Übersicht, ob die neue Regel in der erwarteten Tabelle steht, der Status Aktiv ist und die Spalte Ladepunkte die korrekte Anzahl zeigt. Über das Stift-Symbol öffnest du die Regel erneut zur Kontrolle.
