In diesem Artikel erfährst du, an welchen Stellen im Lobas-System Stromzähler erforderlich und an welchen sie empfohlen sind. Die richtige Platzierung der Zähler ist entscheidend für ein sicheres und wirtschaftliches Lastmanagement in der Elektromobilität.
Grundlagen
Statisches Lastmanagement
Beim statischen Lastmanagement steht der Ladeinfrastruktur ein festes Leistungsbudget zur Verfügung, z. B. eine feste Leistungsreserve am Hausanschluss. Wie stark das übrige Gebäude den Hausanschluss gerade belastet, wird nicht gemessen. Das Budget muss deshalb so gewählt werden, dass es auch bei voller Gebäudelast sicher ist.
Dynamisches Lastmanagement
Das dynamische Lastmanagement passt die Ladeleistung laufend an die tatsächliche Auslastung des Hausanschlusses an. Die Ladeinfrastruktur nutzt so die Leistung, die das Gebäude gerade nicht braucht, und eine Überlastung des Anschlusses wird vermieden. Voraussetzung ist ein Zähler am Netzverknüpfungspunkt.
Grundregel für alle Zähler
Der Lobas kennt die Ströme der Ladepunkte, die er selbst steuert. Was er nicht kennt, sind alle anderen Verbraucher. Daraus ergibt sich eine einfache Regel:
- Erforderlich ist ein Zähler überall dort, wo eine Absicherung durch Verbraucher überlastet werden kann, die der Lobas nicht steuert.
- Empfohlen ist ein Zähler dort, wo nur Ladeinfrastruktur angeschlossen ist. Er schützt die Absicherung, wenn eine Ladestation ausfällt und ohne Lastmanagement lädt.
1. Netzverknüpfungspunkt
- Statisches Lastmanagement: kein Zähler erforderlich.
- Dynamisches Lastmanagement: Zähler erforderlich, um die Ströme pro Phase am Hausanschluss zu überwachen.
Ist am Netzverknüpfungspunkt kein Zähler möglich, lässt sich der Netzbezug auch aus mehreren Einzelzählern bilden. Siehe
Summenzähler im Lobas bilden.
2. Unterverteiler mit Ladeinfrastruktur
Diese Regeln gelten für statisches und dynamisches Lastmanagement gleichermaßen.
- Mit weiteren, nicht geregelten Verbrauchern: Zähler erforderlich.
- Ohne Zähler weiß der Lobas nicht, wie viel Strom die übrigen Verbraucher ziehen, und kann die Absicherung des Unterverteilers nicht einhalten.
- Nur mit Ladeinfrastruktur: Zähler empfohlen, aber nicht zwingend erforderlich.
- Grund: Fällt eine Ladestation aus und lädt plötzlich ohne Lastmanagement, kann der Unterverteiler überlastet werden, sofern er nicht für den Maximalstrom aller Wallboxen gleichzeitig ausgelegt ist.
- Ist der Unterverteiler für den gleichzeitigen Maximalstrom aller angeschlossenen Ladepunkte ausgelegt, kann auf den Zähler verzichtet werden.
3. Übergeordnete Verteiler
Hat ein Unterverteiler mit Ladeinfrastruktur einen übergeordneten Verteiler, muss auch dieser mit einem Zähler überwacht werden, selbst wenn dort keine weiteren Verbraucher angeschlossen sind. Das gilt für statisches und dynamisches Lastmanagement.

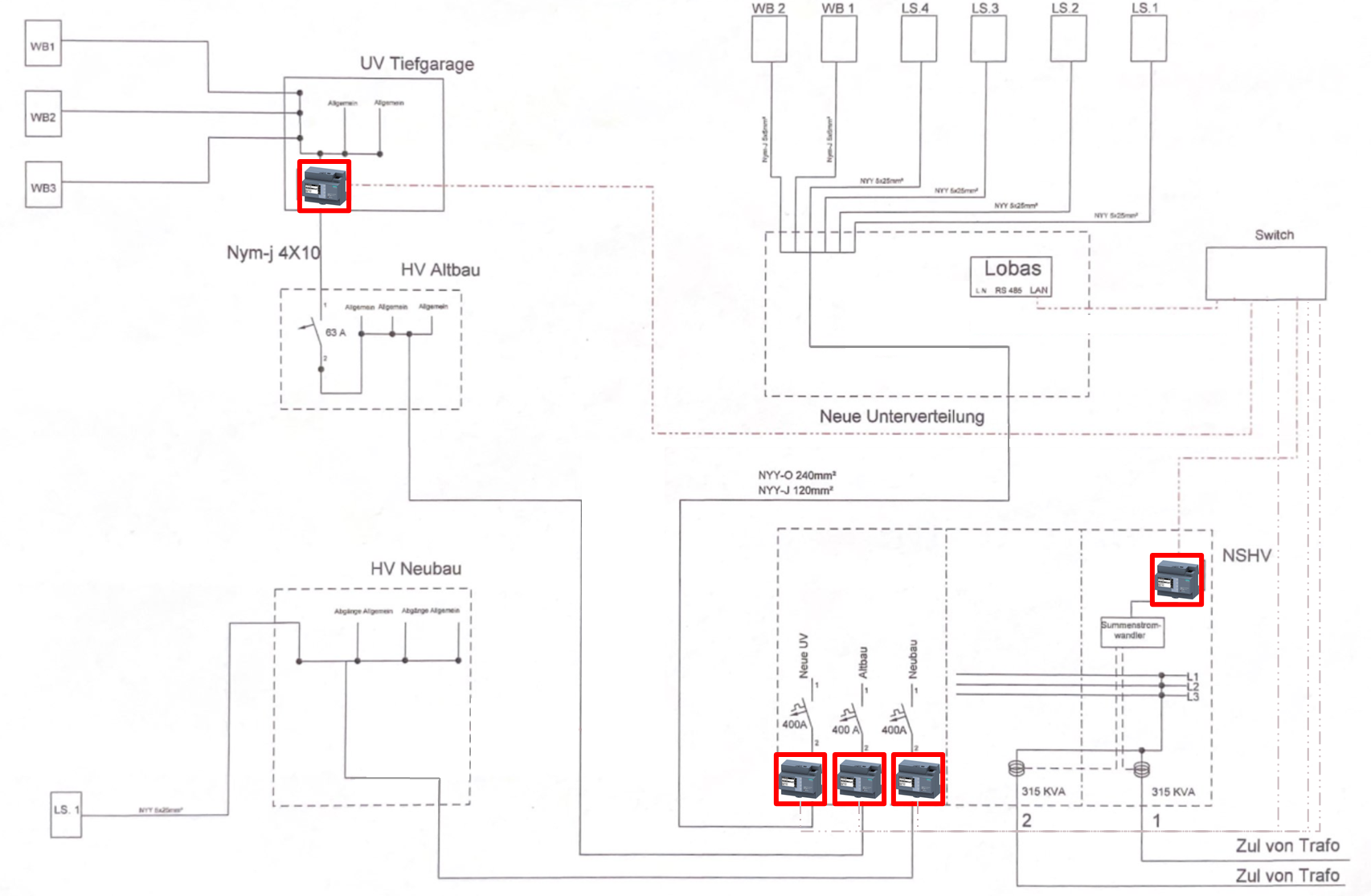

4. Praxisbeispiel: Bestandsbau mit Anbau und Tiefgarage
Ausgangssituation:
- 3 Unterverteiler
- 5 Ladestationen mit je 1 Ladepunkt
- 5 Ladestationen mit je 2 Ladepunkten
- Weitere, nicht geregelte Verbraucher in den Unterverteilungen „HV Neubau“, „HV Altbau“ und „UV Tiefgarage“
Lösung: 4 Zähler sind erforderlich, ein fünfter ist empfohlen:
- Zähler NSHV (erforderlich)
- Am Netzverknüpfungspunkt, für das dynamische Lastmanagement.
- Zähler HV Neubau (erforderlich)
- Misst den Strom der Unterverteilung „HV Neubau“, in der neben der Ladestation weitere Verbraucher hängen.
- Zähler HV Altbau (erforderlich)
- Übergeordneter Verteiler der „UV Tiefgarage“.
- Zähler UV Tiefgarage (erforderlich)
- Die Ladepunkte teilen sich die Absicherung von 63 A mit weiteren Verbrauchern.
- Zähler Neue Unterverteilung (empfohlen)
- Hier hängen nur Ladestationen. Der Zähler schützt den Leitungsschutz, falls eine Station ausfällt und ohne Lastmanagement lädt.
5. Mehrfamilienhaus und WEG: Braucht jede Wohnung einen Zähler?
Nein, für das Lastmanagement nicht. Der Lobas regelt auf die Gesamtlast des Hausanschlusses. Wie sich diese Last auf die einzelnen Wohnungen verteilt, spielt für die Regelung keine Rolle. Es gelten die Abschnitte 1 bis 3:
- Netzverknüpfungspunkt: ein Zähler, der vor allen Wohnungszählern misst (bei dynamischem Lastmanagement erforderlich).
- Unterverteiler der Ladeinfrastruktur: Zähler empfohlen, wenn dort nur Ladepunkte angeschlossen sind (siehe Abschnitt 2).
Einbauort des Zählers am Netzverknüpfungspunkt
Der Zähler muss den gesamten Bezug des Hauses erfassen und sitzt deshalb vor den Wohnungszählern, also im netzseitigen Bereich des Zählerschranks. Dieser Bereich ist häufig plombiert oder beengt, und der Einbau von Wandlern erfordert in der Regel die Zustimmung des Netzbetreibers nach dessen TAB. Kläre das frühzeitig, denn hier liegt meist der größte Aufwand.
Ist ein Einbau dort nicht möglich, gibt es zwei Wege: Du bildest den Netzbezug als Summe aus allen Wohnungszählern (siehe unten) oder du nutzt das statische Lastmanagement. Das statische Lastmanagement ist sicher, nutzt die frei verfügbare Anschlussleistung aber nicht aus.
Wallbox hinter dem Wohnungszähler
Wohnungen sind in der Regel mit einem SLS-Schalter 35 A vorgesichert, mit Durchlauferhitzer auch mit 50 A oder 63 A. Die Wohnungsverteilung ist deshalb praktisch nie der Engpass, sondern der Netzverknüpfungspunkt. Ein Zähler pro Wohnung ist daher nicht nötig.
Gibt es bei einer einzelnen Wohnung trotzdem einen Engpass, hast du zwei Möglichkeiten:
- Maximalleistung der Wallbox absenken, z. B. von 11 kW auf 9 kW. Das ist die günstigste Lösung, weil keine Nachrüstung nötig ist.
- Nur für diese Wohnung einen Zähler nachrüsten.
Alternative: Netzbezug aus allen Wohnungszählern bilden
Statt eines Zählers am Netzverknüpfungspunkt kannst du jede Wohnung mit einem Zähler ausstatten und deren Summe im Lobas als Netzbezug abbilden. Wie das geht, beschreibt der Artikel
Summenzähler im Lobas bilden.
Abrechnung
Wie die Ladeenergie abgerechnet wird, hängt davon ab, wo die Wallboxen angeschlossen sind:
- Wallbox hinter dem Wohnungszähler: Die Ladeenergie läuft direkt über den Zähler der jeweiligen Wohnung und wird mit dem Haushaltsstrom abgerechnet. Eine separate Abrechnung ist nicht nötig.
- Alle Wallboxen hinter einem gemeinsamen Allgemeinstromzähler: Die Ladeenergie je Eigentümer wird über die Zähler in den Ladestationen (MID bzw. eichrechtskonform) oder über die RFID-Zuordnung der Ladevorgänge ermittelt.
Zusammenfassung
- Netzverknüpfungspunkt: bei dynamischem Lastmanagement immer ein Zähler (oder ein Summenzähler aus Einzelzählern), bei statischem keiner.
- Unterverteiler: Zähler erforderlich, wenn neben der Ladeinfrastruktur weitere Verbraucher angeschlossen sind; empfohlen, wenn nur Ladeinfrastruktur angeschlossen ist.
- Übergeordnete Verteiler: immer ein Zähler, wenn darunter ein Unterverteiler mit Ladeinfrastruktur hängt.
- Mehrfamilienhaus/WEG: kein Zähler pro Wohnung erforderlich.
- Praxisregel: Jede Absicherung, die durch nicht geregelte Verbraucher überlastet werden kann, wird mit einem Zähler überwacht.
