Dashboard verstehen und nutzen

Gültig ab Lobas-Version V2.7.0

In diesem Artikel erfährst du, wie du das Dashboard im Lobas-Webinterface nutzt und was dir die verschiedenen Kacheln und Anzeigen verraten. Die Übersicht hilft dir, dein Energiesystem zu verstehen und den aktuellen Status jederzeit im Blick zu behalten.
IdeaZur Hilfe kannst du auch diese Videoanleitung verwenden: Lobas verstehen - Dashboard und seine Funktionen

Überblick über das Dashboard

Das Dashboard zeigt dir auf einen Blick den Energiefluss deines Systems – von der Produktion über den Verbrauch bis hin zum Netzbezug. Es ist in zwei Bereiche unterteilt: die System-Kacheln, die dir relevante Live-Werte anzeigen, und die Geräteübersicht. In der Geräteübersicht kannst du wichtige Werte der einzelnen Komponenten einsehen und sie verwalten.

System-Kacheln

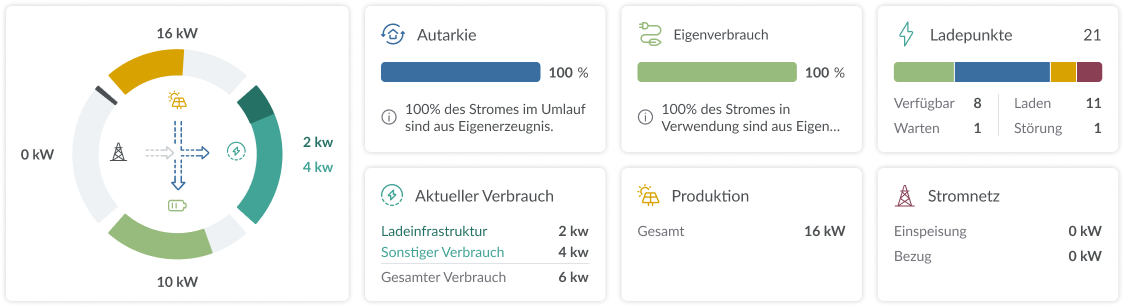

Diese Kacheln verschaffen dir einen schnellen Überblick über die aktuellen Leistungen in deinem Energiesystem.

  1. Energiefluss: Zeigt Erzeugung und Verbrauch in Kategorien wie, Netzbezug, PV-Produktion, Ladeinfrastruktur und sonstiger Verbrauch an.
  2. Autarkie: Gibt an, wie unabhängig dein System vom Stromnetz ist (in Prozent).
  3. Verbrauch:
    1. Ladeinfrastruktur: Aktueller Verbrauch durch Ladevorgänge
    2. Sonstiger Verbrauch: Alle übrigen Verbraucher
  4. Produktion: Gibt an wie viel Energie (kW) durch Solarenergie produziert wird.
  5. Ladepunkte:
    1. Verfügbar: Anzahl freier Ladepunkte
    2. Warten: Fahrzeuge eingesteckt, aber noch nicht ladend
    3. Laden: Aktive Ladevorgänge
    4. Fehler: Ladepunkte mit Störung
  6. Stromnetz:
    1. Bezug: Eingekaufte Energie (kW)
    2. Einspeisung: Rückgespeiste Energie (kW)

Geräte hinzufügen

Über den Button Hinzufügen oben rechts kannst du neue Komponenten bzw. Geräte mit Lobas verbinden:

  1. Ladepunkt hinzufügen
  2. Ladegruppe hinzufügen
  3. Zähler hinzufügen

Geräteübersicht

Hier findest du die Verwaltung der mit dem Lastmanagement verbundenen Komponenten, unterteilt in Zähler, Ladepunkte und Ladegruppen. Über die Aktionsfelder auf der rechten Seite kannst du nach einzelnen Komponententypen filtern oder die Darstellung anpassen.

Ladepunkte

Dieser Abschnitt zeigt dir Informationen zu den einzelnen Ladepunkten:
  1. Ladepunkt: Bezeichnung des Ladepunkts
  2. Beschreibung: Weiterführende Information zum Ladepunkt.
  3. Zustand
    1. Ladestation getrennt: Kein Fahrzeug angeschlossen
    2. Ladestation verbunden: Auto angeschlossen, aber nicht ladend
    3. Ladestation lädt: Aktiver Ladevorgang
    4. Verbindungsfehler: Kommunikationsproblem
    5. Fehler Ladestation: Technischer Defekt
  4. Ladestromvorgabe: Ob für diesen Ladepunkt eine Ladestromvorgabe aktiv ist.
  5. Begrenzung: Ob der Ladevorgang begrenzt ist.
  6. Geladene Energie: Insgesamt geladene Energie (kWh)
  7. Leistung: Aktuelle Ladeleistung (kW)
  8. Strom: Wie viel Stromstärke (A) liegt aktuell auf den jeweiligen Phasen an.
Desweiteren können über die Aktionsbuttons folgende Aktionen ausgeführt werden:
  1. Informationen über den OCPP Gateway Status anzeigen
  2. Details über den Ladepunkt anzeigen
  3. Ladepunkt bearbeiten
  4. Ladepunkt duplizieren
  5. Aktuellen Ladevorgang bearbeiten

Zähler

Dieser Abschnitt zeigt dir Informationen zu den einzelnen Zählern:

  • Zähler: Bezeichnung des Zählers
  • Beschreibung: Weiterführende Information zum Zähler
  • Rolle: Funktion des Zählers innerhalb des Energiemanagements.
  • Importierte Energie: Menge der eingehenden Energie (kWh)
  • Exportierte Energie: Menge der ausgehenden Energie (kWh)
  • Leistung: Aktuelle Leistung (kW)
  • Strom: Wie viel Stromstärke (A) liegt aktuell auf den jeweiligen Phasen an.
Desweiteren können über die Aktionsbuttons folgende Aktionen ausgeführt werden:
  1. Details über den Zähler anzeigen
  2. Zähler bearbeiten
  3. Zähler duplizieren

Ladegruppen

Dieser Abschnitt zeigt dir Informationen zu den einzelnen Ladegruppen:
  1. Ladegruppe: Bezeichnung der Ladegruppe
  2. Beschreibung: Weiterführende Information zum Zähler
  3. Zustand:
    1. Ladestation getrennt: Keine Fahrzeuge angeschlossen
    2. Ladestation verbunden: Auto angeschlossen, aber nicht ladend
    3. Ladestation lädt: Aktiver Ladevorgang
    4. Verbindungsfehler: Kommunikationsproblem
    5. Fehler Ladestation: Technischer Defekt
  4. Ladestromvorgabe: Ob für diese Ladegruppe eine Ladestromvorgabe aktiv ist.
  5. Geladene Energie: Insgesamt geladene Energie (kWh)
  6. Leistung: Aktuelle Ladeleistung (kW)

Tipps

  1. Wenn Werte fehlen oder Geräte nicht angezeigt werden, überprüfe die Verbindung oder den letzten Datenempfang
