Diese Anleitung beschreibt Schritt für Schritt, wie die Anbindung einer EVBox GmbH Troniq Modular Ladestation in das energielenker Lastmanagement-System Lobas erfolgt. Sie richtet sich an Installateure, Systemintegratoren und Administratoren und unterstützt dich dabei, alle relevanten Einstellungen korrekt vorzunehmen und typische Fehlerquellen zu vermeiden.

1. Allgemeine Voraussetzungen

• Kompatible Firmware-Version (https://energielenker.de/energielenker-certified-ladestationen/)
• Unterstützte energielenker Systeme: Lobas
• Feste IP-Adresse für die Ladestation
• Zugang zum energielenker System per IP-Adresse oder energielenker connect App. (IP-Adresse ist auf dem Display des Geräts zu sehen)
• Admin-Zugangsdaten für das energielenker System

Verfügbare Konfigurationsmöglichkeiten

• ✅ Lokales Web-UI der Ladestation
• ❌ Cloud-Web Portal des Herstellers
• ❌ Smartphone-App des Herstellers
• ❌ Windows-Konfigurations-App des Herstellers

Anbindung der Ladestation via OCPP

Unterstützte Features

Die verfügbaren Features des Ladepunkts variieren je nach eingesetzter Kommunikationsschnittstelle.

• ✅ Granulare Sollwertregelung: Jeder einzelne Ladepunkt einer Ladestation kann individuell geregelt werden – im Gegensatz zu Systemen, die nur eine ladestationsweite Sollwertvorgabe erlauben.
• ❌Pausierbarkeit des Ladevorgangs: Ladevorgänge an einzelnen Ladepunkten können vollständig pausiert werden.
• ❌Phasenschieflastmonitoring: Ladepunkte, die eine Phasenschieflast verursachen, können gezielt erkannt und deren Ladestrom reduziert werden – relevant ausschließlich bei AC-Ladepunkten, da DC-Ladepunkte das Verteilnetz in der Regel gleichmäßig auf allen drei Phasen belasten.
• ✅Zentrale Benutzerverwaltung (RFID): Eine zentrale Nutzerverwaltung ist nur bei OCPP-Anbindung der Ladestation möglich – einige Ladestationen übermitteln RFIDs nur, wenn diese zusätzlich lokal auf der Station hinterlegt sind, was eine zentrale Verwaltung verhindert.
• ✅ Ladevorgangstracking: Ladevorgänge an den Ladepunkten der Ladestation können vollständig nachverfolgt werden.

Benötigte Voraussetzung

• Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert: https://energielenker.de/energielenker-certified-ladestationen/

Step-by-Step: Konfiguration an der Ladestation

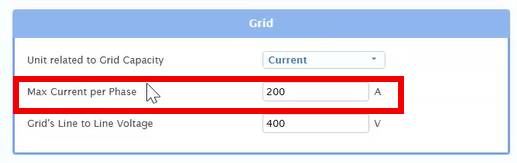

1. Die maximale Stromgrenze der Ladestation einstellen

Die maximale Leistung bzw. der maximale Strom der Ladestation wird über das lokale Web-UI konfiguriert.

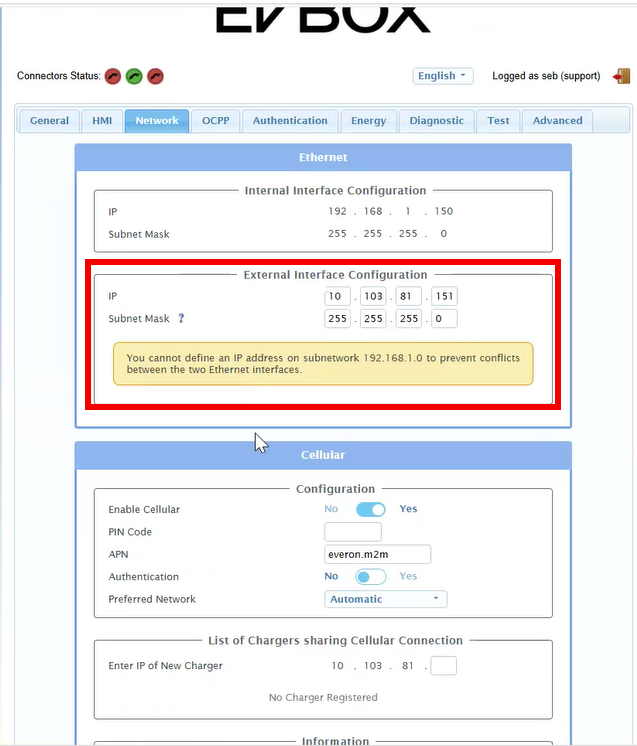

2. Netzwerkeinstellungen konfigurieren

Das externe LAN-Interface der Ladestation muss so eingestellt werden, dass die Ladestation im gleichen IP-Bereich wie das Lastmanagementsystem erreichbar ist.

3. Kommunikation via OCPP 1.6-J von der Ladestation zum energielenker System aufbauen

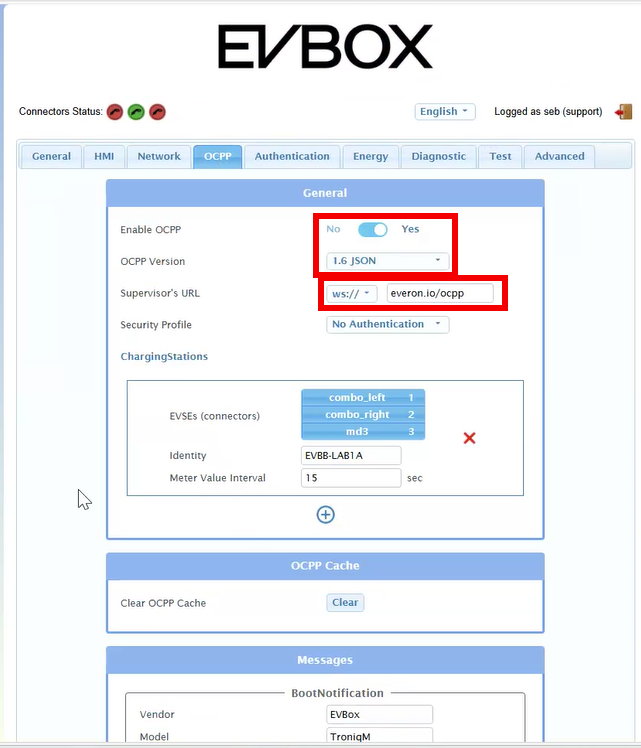

• OCPP aktivieren und als OCPP-Modus OCPP-J 1.6 wählen.
• Im Feld URL des Backends die IP-Adresse des energielenker Systems eintragen. Format: ws://<energielenker System-IP>:19520

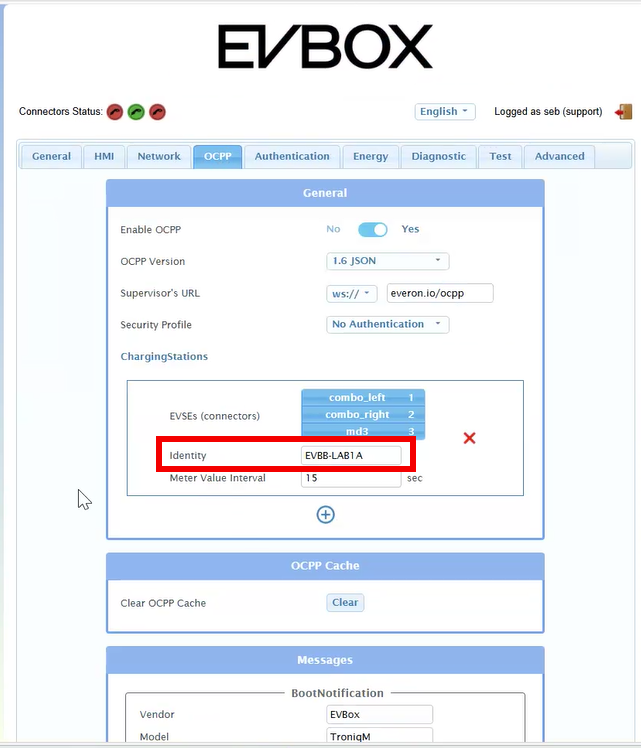

• Die OCPP ChargeBoxIdentity (ChargePoint-ID) kann nach Belieben angepasst werden – diese muss später im energielenker System angegeben werden.


• TLS und HTTP Basic Authentication deaktivieren, wenn nicht benötigt.

• Nach Änderungen der EVSE-Konfiguration muss die Ladestation neu gestartet werden, damit die Einstellungen wirksam werden.

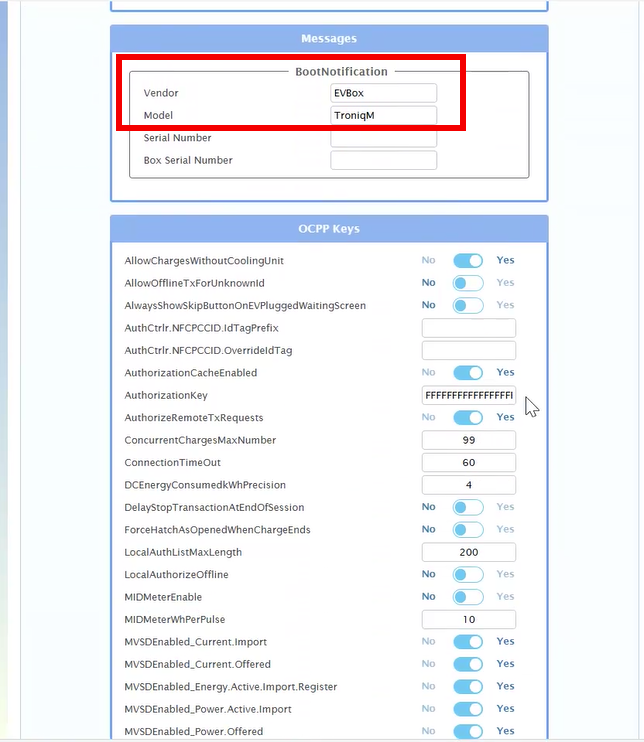

Die OCPP-BootNotification der Ladestation kann nutzerspezificsh angepasst werden. Damit das energielenker system die Ladestation korrekt erkennt, müssen diese Werte konfiguriert sein.

4. LS-internes EMS konfigurieren

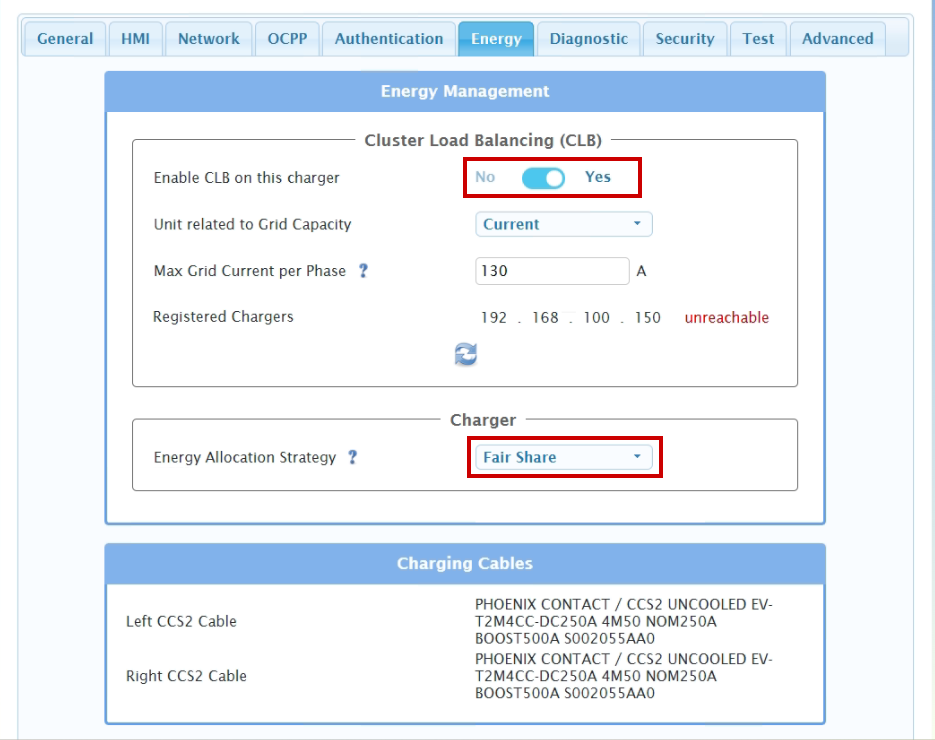

Das LS-interne Lastmanagement muss auf EMS v1 eingestellt und auf Equalize (FairShare) konfiguriert werden, damit Lobas via OCPP SmartCharging ChargingProfiles setzen kann.

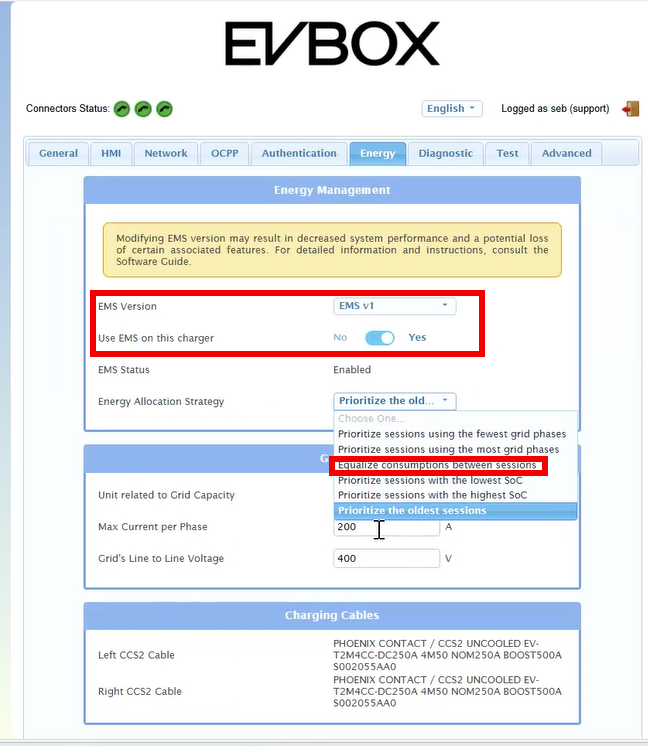

In EVSE-FW 5.1.1 wurde das EVSE-interne EMS überarbeitet. Das Frontend wurde entsprechend ebenfalls überarbeitet:

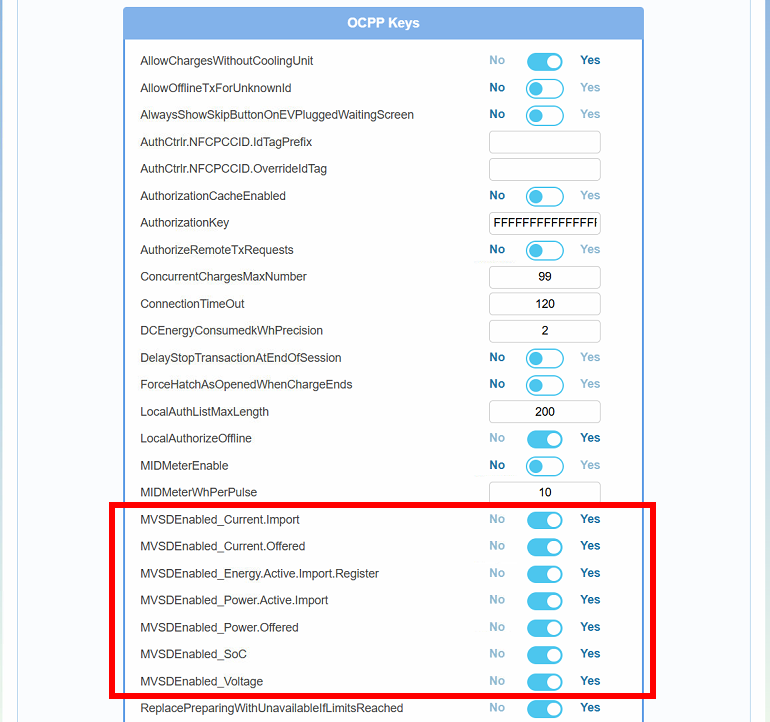

5. OCPP-Settings für Istwertübertragung aktivieren

Die relevanten OCPP-Settings müssen aktiviert werden, damit die Ladestation ihre Istwerte korrekt an Lobas sendet.

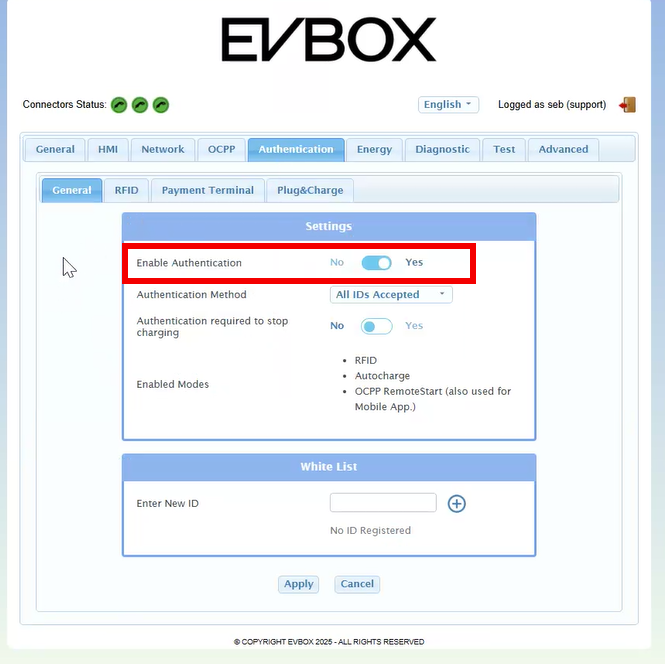

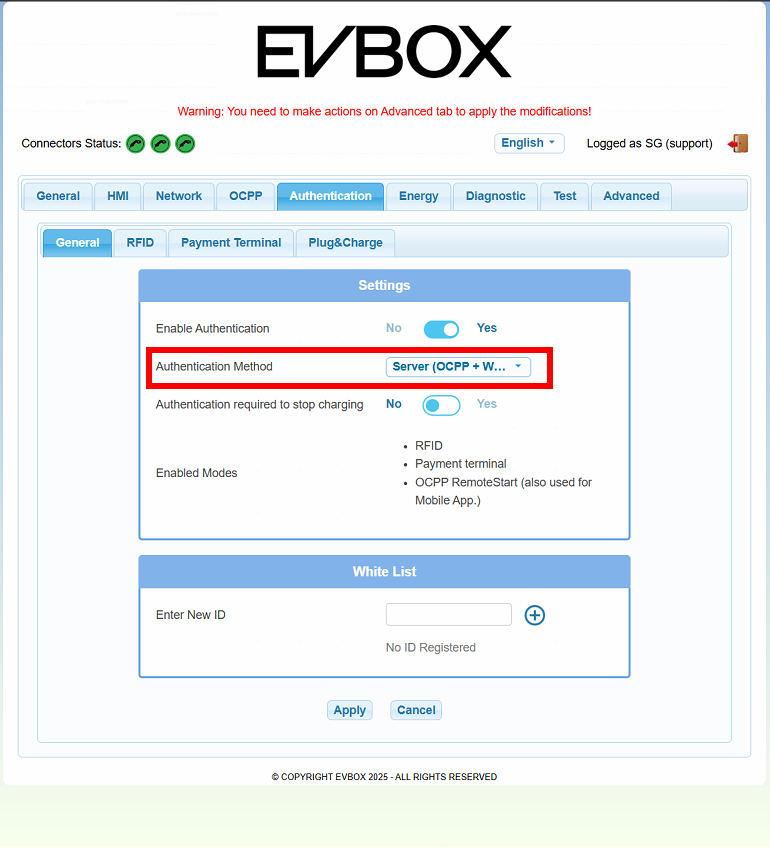

Die Autorisierung muss aktiviert werden. Die Authentifizierungsmethode muss auf Server eingestellt werden, damit die Ladestation die Authentifizierung über das energielenker System durchführt.

Step-by-Step: Konfiguration am energielenker System

1. Ladepunkt anlegen

• Lobas: Neuen Ladepunkt anlegen

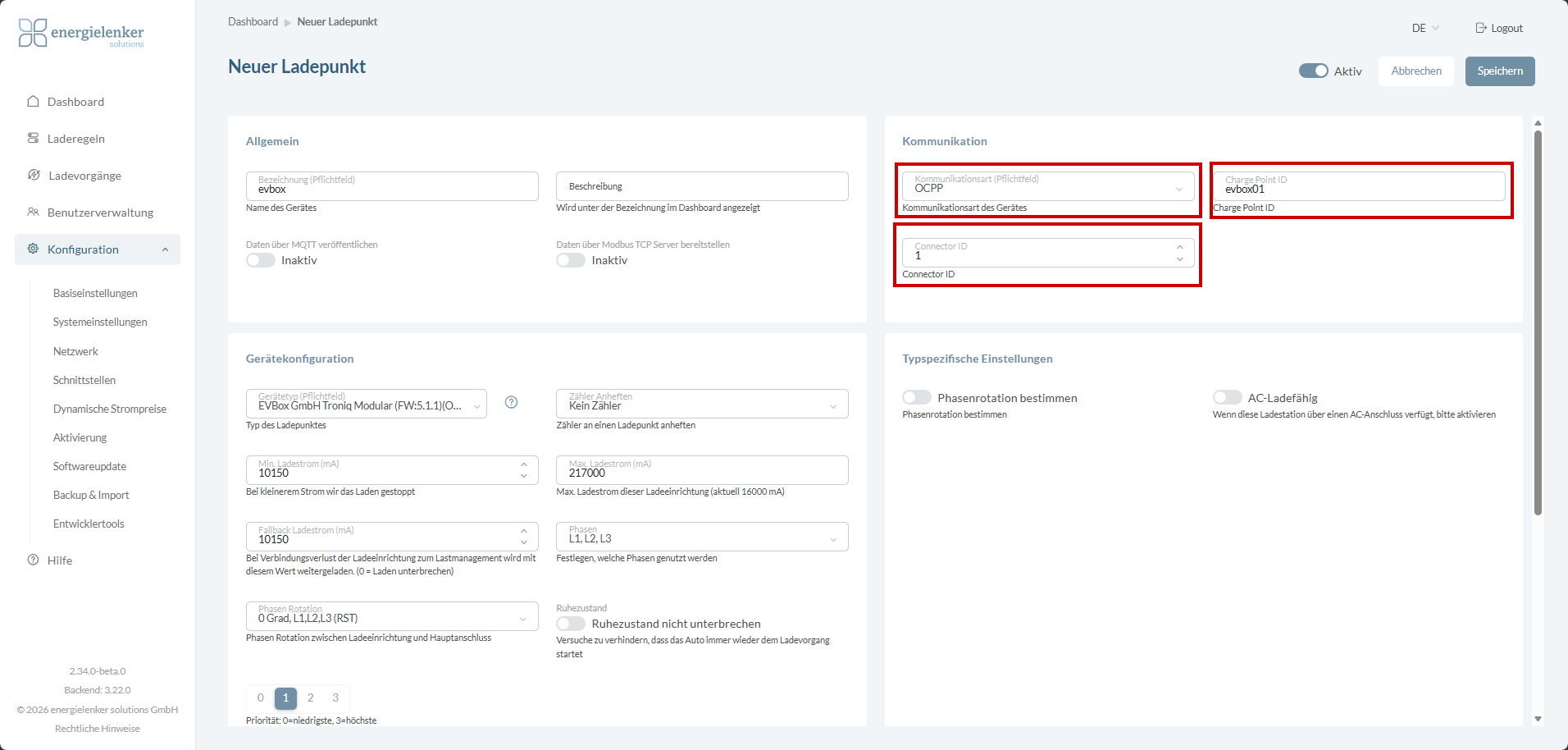

2. Kommunikationseinstellungen

• Kommunikationsart auf OCPP einstellen.

• Gebe die in der Ladestation vergebene Charge Point ID in das Feld Charge Point ID ein

• Die Connector ID fortlaufend nach EVSE-seitiger  Connector ID einstellen.

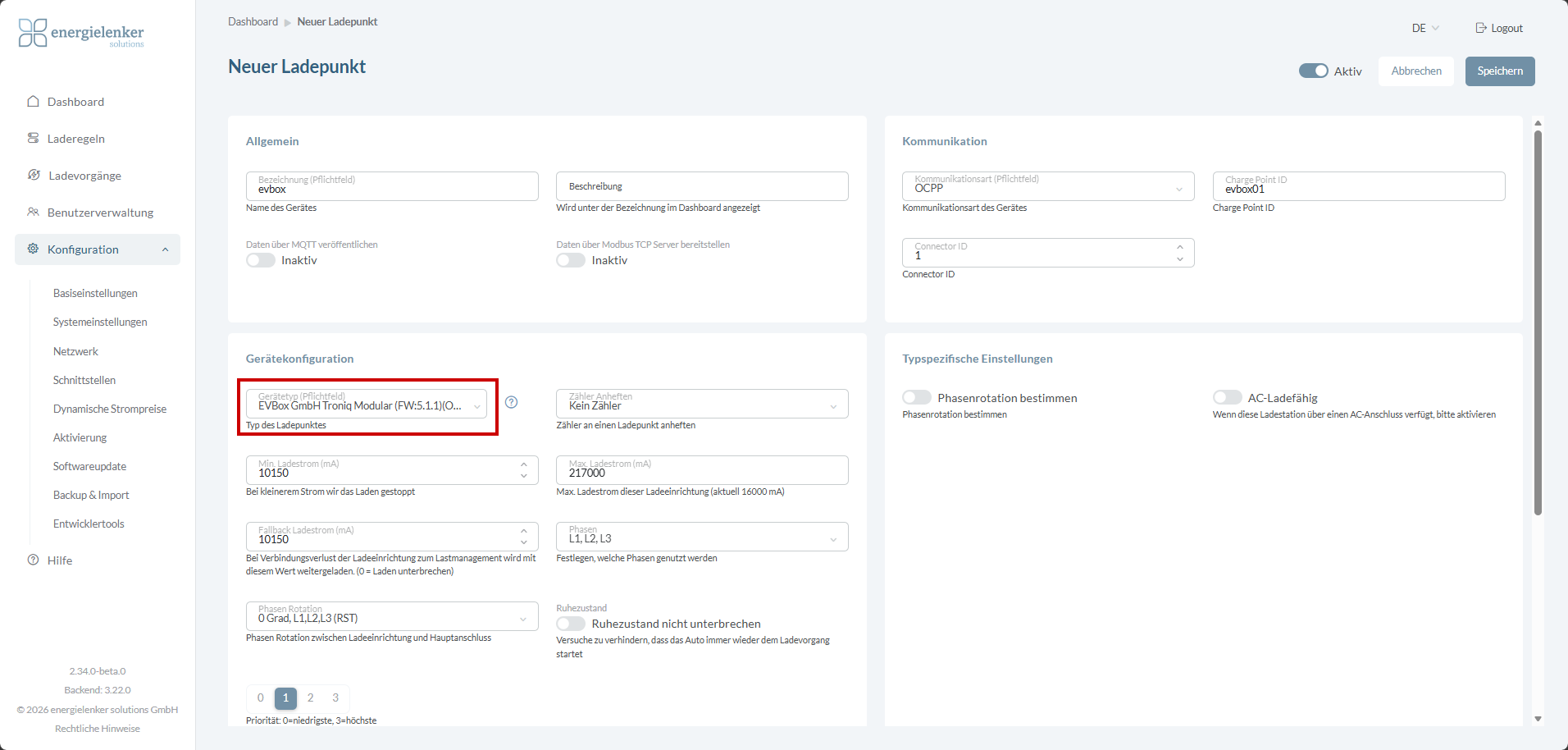

1. Lobas: Wähle EVBox GmbH - Troniq Modular bei Gerätetyp

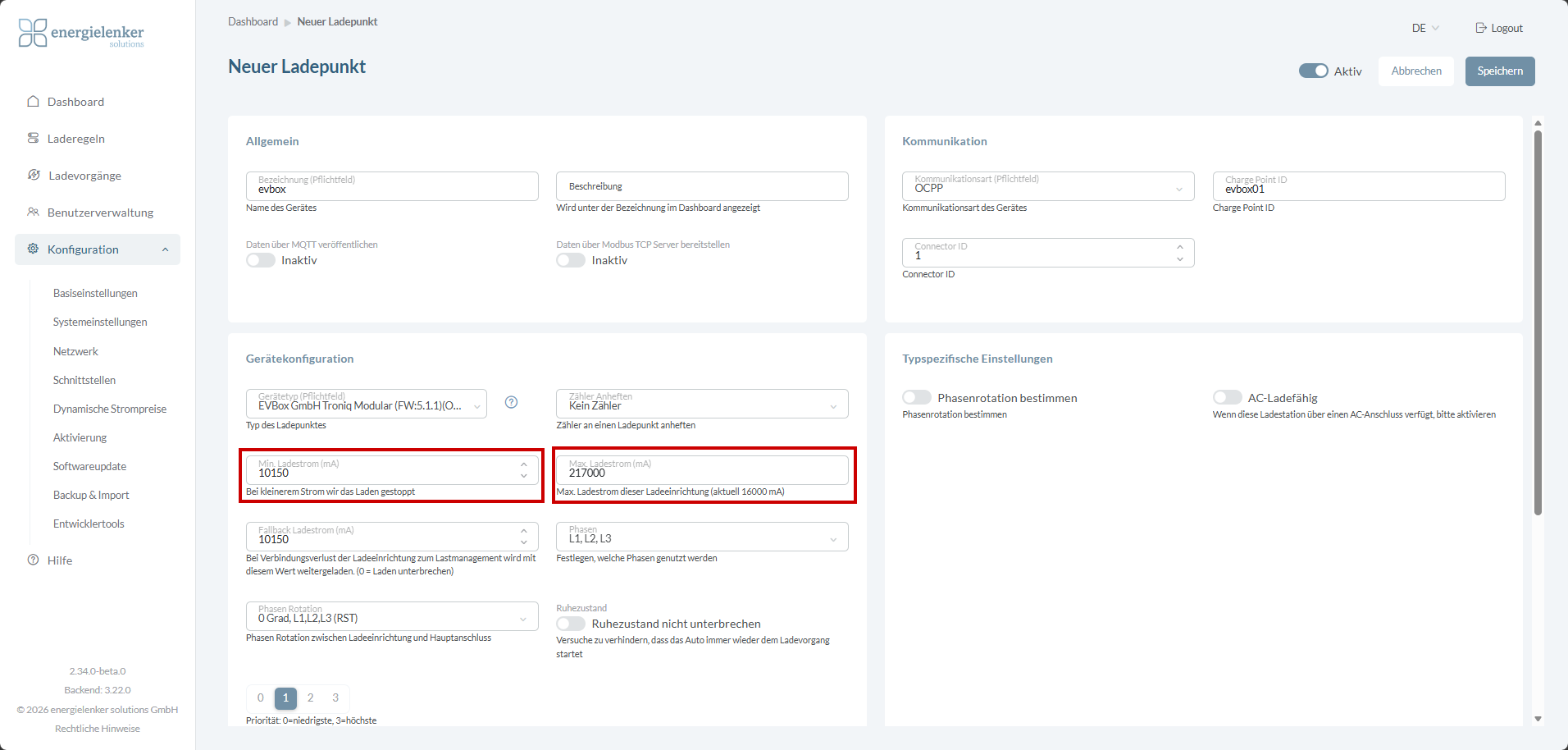

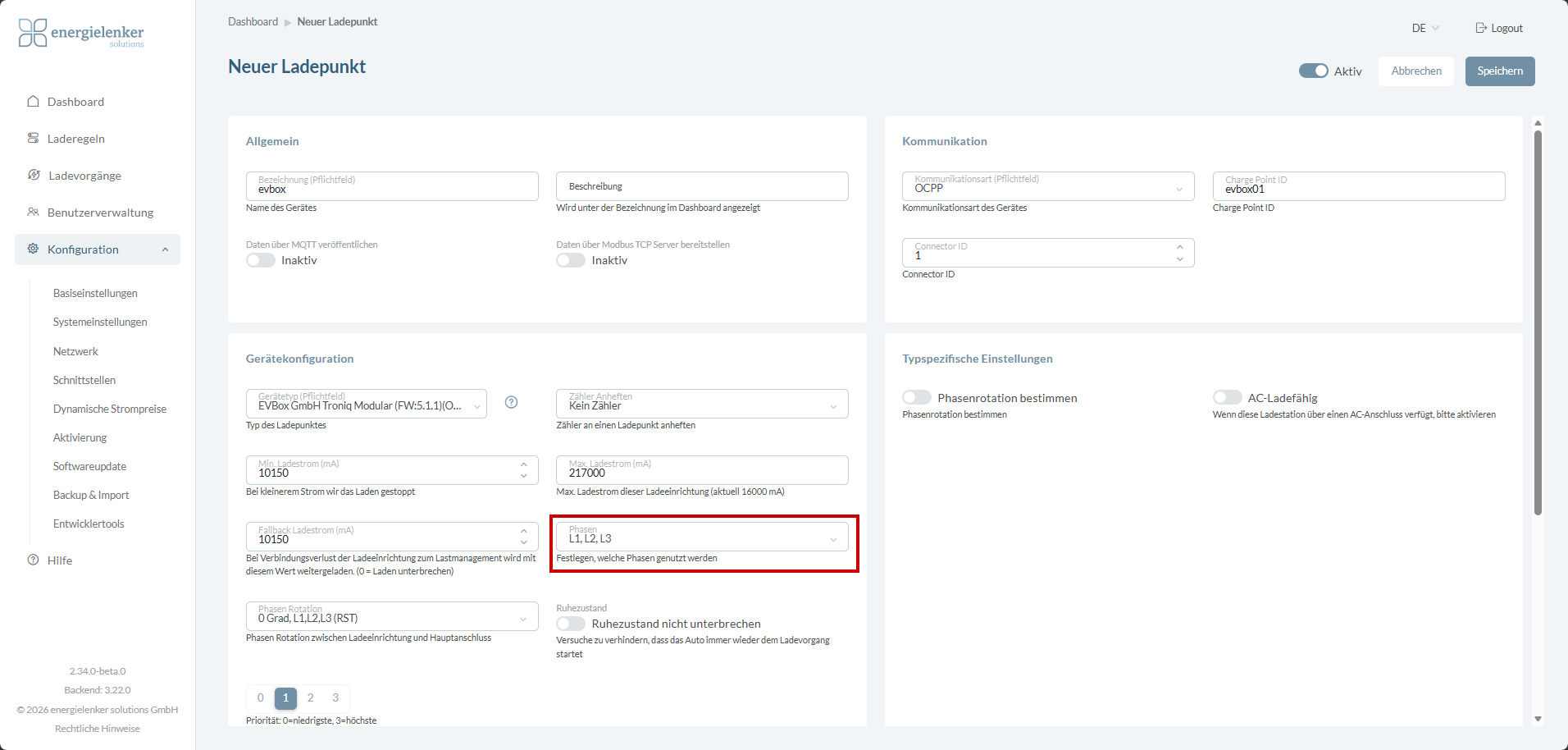

Als Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Dieser ist standardmäßig auf 10,15A einzustellen. Dieser Wert bezieht sich AC-seitig auf eine Phase und ergibt DC-seitig normiert ca. 7kW Wirkleistung.

Troubleshooting
