§14a EnWG umsetzen im Lobas-System

§14a EnWG umsetzen im Lobas-System

In diesem Artikel erfährst du, wie du die Anforderungen des §14a EnWG im Lobas umsetzt. Ziel ist es, die Ladeleistung dynamisch zu reduzieren, wenn ein Steuersignal (z. B. vom Netzbetreiber) anliegt. Die Umsetzung erfolgt über digitale Eingänge und Formeln innerhalb der Basiseinstellungen.


Voraussetzungen

  • Zugriff auf die Lobas-Oberfläche mit Administratorrechten
  • Kenntnis über den maximalen und reduzierten Stromwert
  • Vorhandenes Steuersignal (z. B. Rundsteuerempfänger oder Relaiskontakt)
  • Je nach System:
    • Nativer Lobas: zusätzlicher Zähler mit digitalem Eingang (z. B. PAC2200)
    • Nativer Lobas mit digitalem Eingang und großem Display: Nutzung der integrierten digitalen Eingänge

    • CC100: Nutzung der integrierten digitalen Eingänge

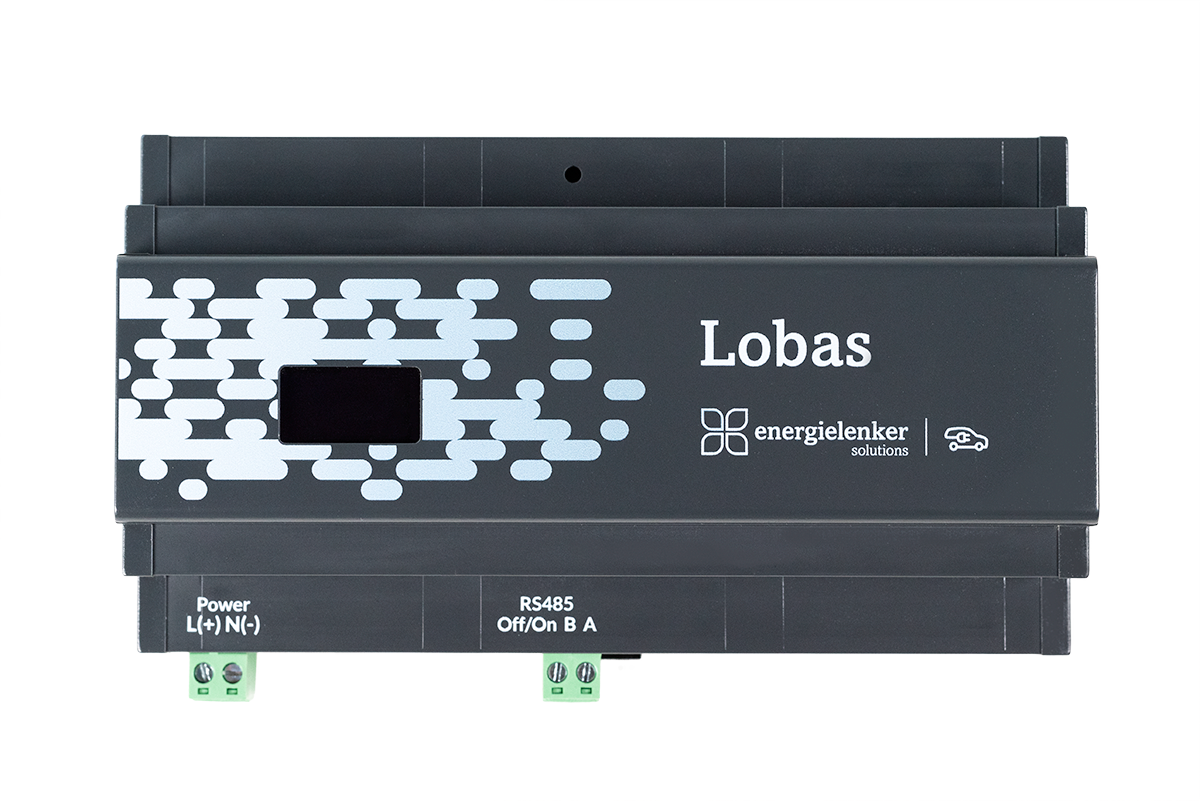

Umsetzung beim nativen Lobas mit zusätzlichem Zähler

Da der native Lobas keine digitalen Eingänge besitzt, wird ein externer Zähler (z. B. PAC2200) benötigt.

Schritt-für-Schritt-Anleitung

  1. Zähler einrichten
    • Lege einen Zähler mit digitalem Eingang an
    • Der Zähler kann als „Anzeige“-Zähler genutzt werden (keine spezielle Funktion erforderlich)

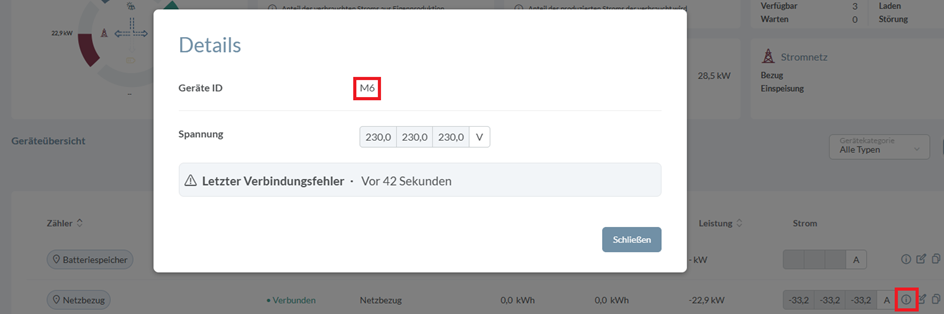

  2. Zähler-ID prüfen
    • Öffne das Dashboard
    • Notiere die Geräte-ID
    • Mx ist hier die ID des Zählers und kann im Infofenster des Zählers im Lobas-Dashboard eingesehen werden.
  3. Formel in Basiseinstellungen eintragen

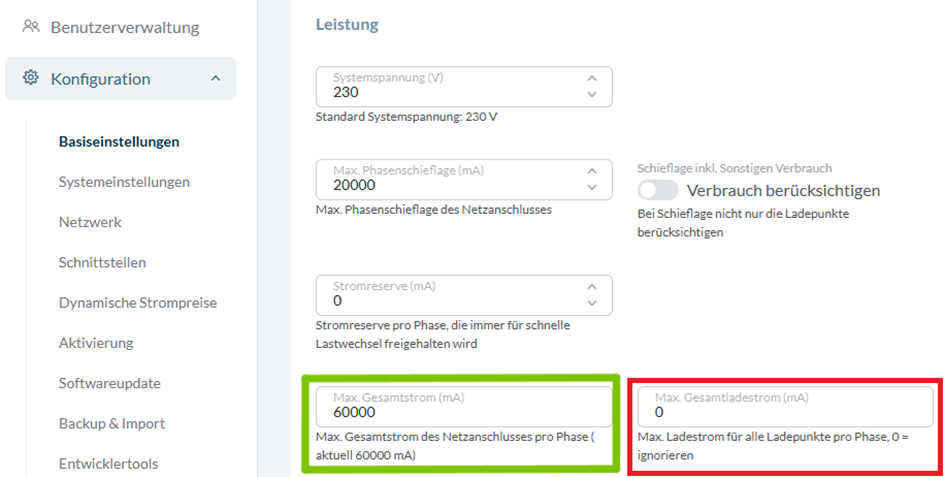

    • Gehe zu Konfiguration → Basiseinstellungen
    • Verwende:
      Max. Gesamtstrom (grün) → bei Stand-Alone Ladeinfrastruktur
      Max. Gesamtladestrom (rot) → wenn weitere Verbraucher vorhanden sind

    1. Trage folgende Formel ein:
      1. Mx.input2 ? <reduzierter Strom> : <gesamter strom>
      2. Beispiel:
        1. M6.input2 ? 32000 : 108000
        2. → Wenn Eingang aktiv: Reduzierung auf 32 A
        3. → Wenn nicht aktiv: 108 A verfügbar

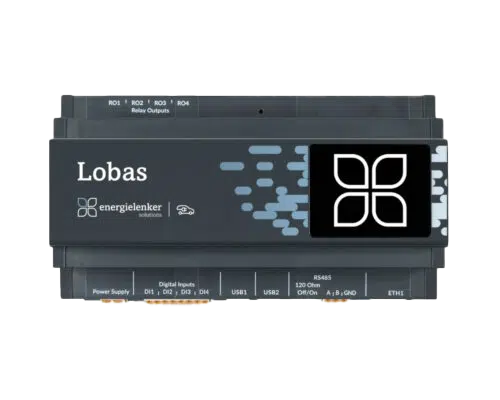

Umsetzung beim nativen Lobas mit digitalem Eingang und großem Display

Schritt-für-Schritt-Anleitung

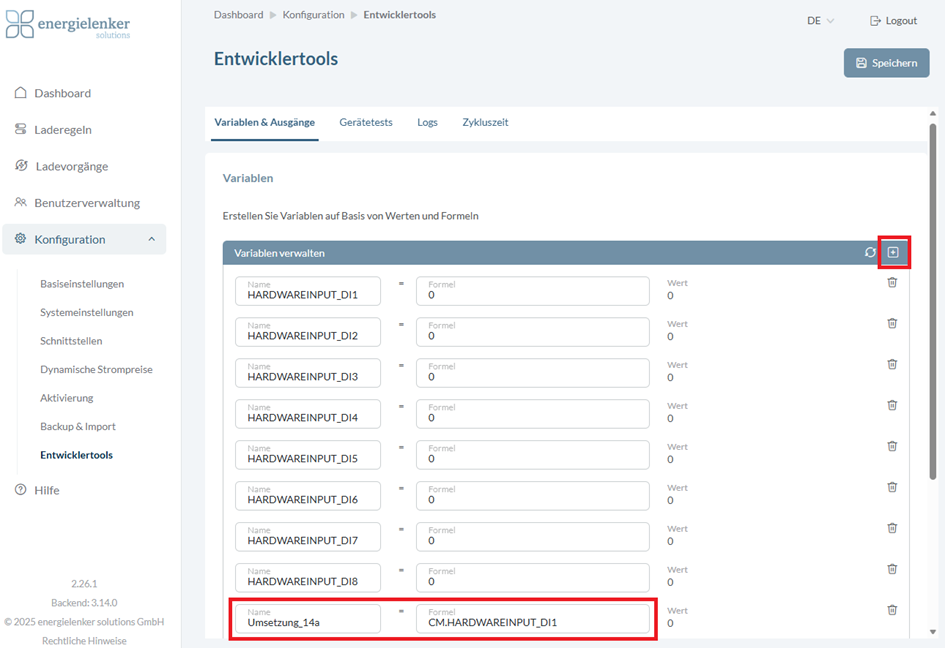

  1. Variable anlegen

    • Navigiere zu Konfiguration → Entwicklertools
    • Klicke auf Variablen verwalten+
    • Lege eine Variable an:

    Name: z. B. Umsetzung_14a
    Formel: CM.HARDWAREINPUT_DI1



  2. Formel in Basiseinstellungen eintragen

    • Gehe zu Konfiguration → Basiseinstellungen
    • Verwende:
      Max. Gesamtstrom (grün) → bei Stand-Alone Ladeinfrastruktur
      Max. Gesamtladestrom (rot) → wenn weitere Verbraucher vorhanden sind
    • Trage folgende Formel ein:
      • CM.Umsetzung_14a ? <reduzierter Strom> : <Gesamtstrom/Gesamtladestrom>
      • Beispiel:
        • CM.Umsetzung_14a ? 70000 : 100000
  3. Alternative ohne Variable

    CM.HARDWAREINPUT_DI1 ? 70000 : 100000

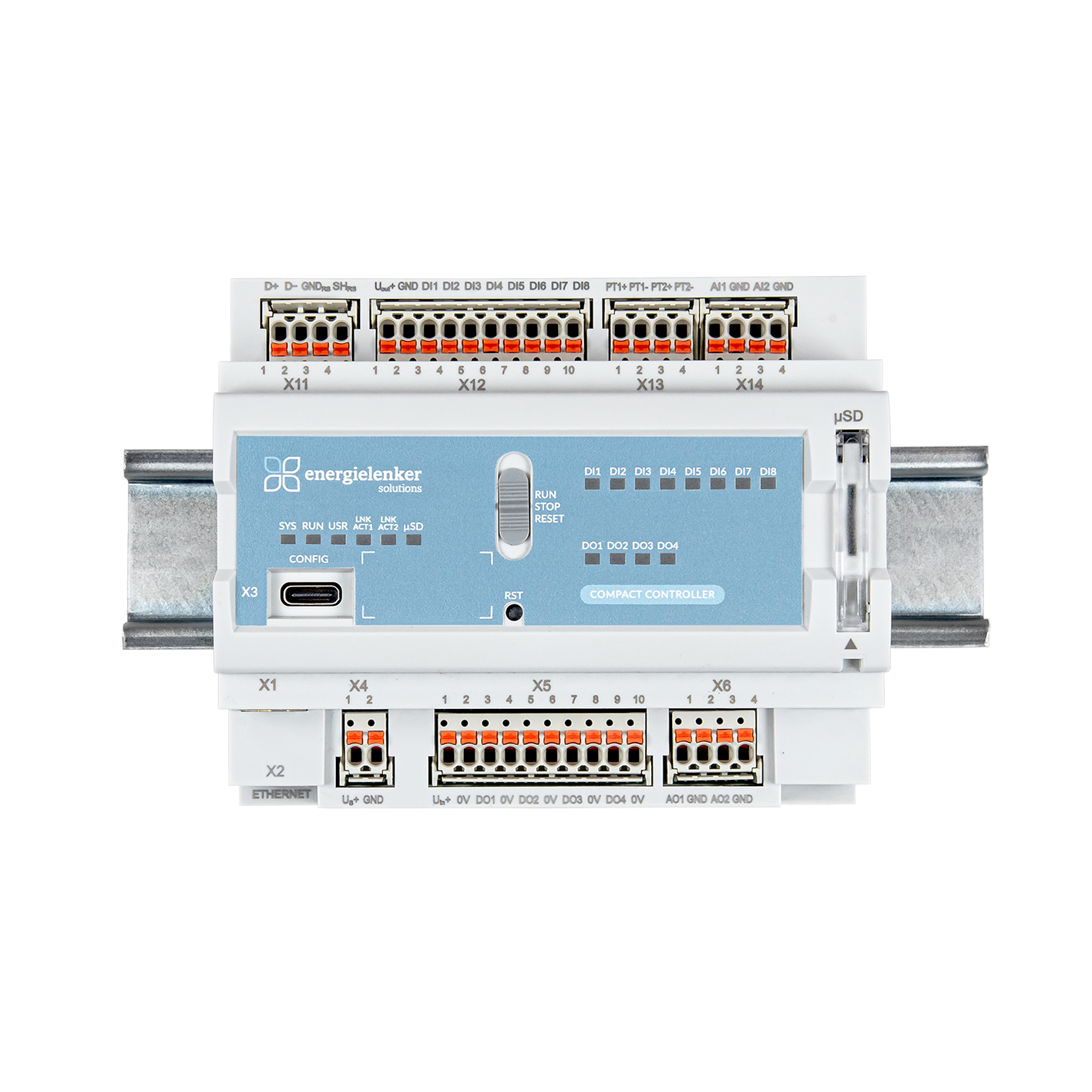

Umsetzung mit CC100

Beim CC100 können die digitalen Eingänge direkt verwendet werden.

Schritt-für-Schritt-Anleitung

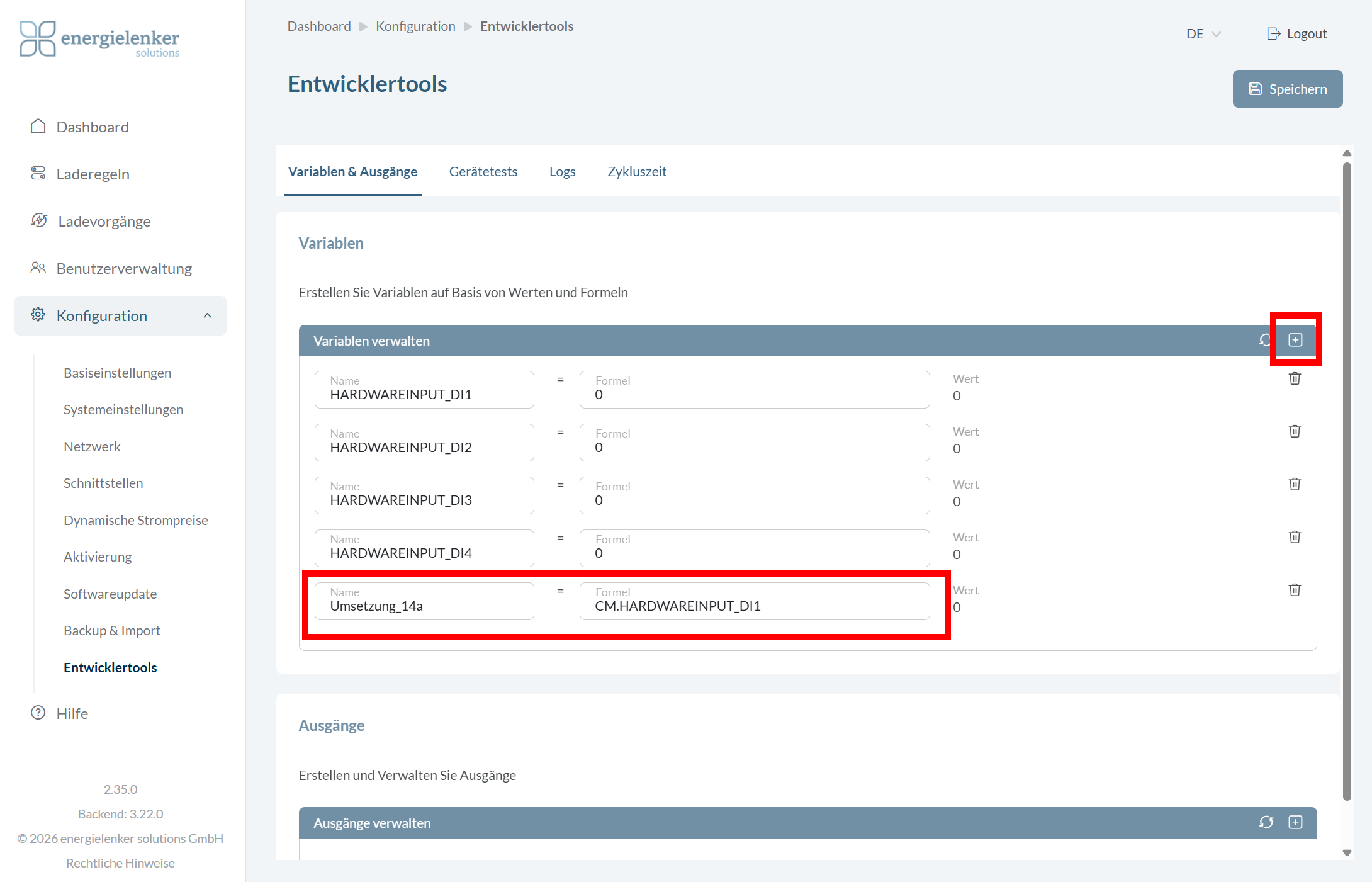

  1. Variable anlegen

    • Navigiere zu Konfiguration → Entwicklertools
    • Klicke auf Variablen verwalten+
    • Lege eine Variable an:

    Name: z. B. Umsetzung_14a
    Formel: CM.HARDWAREINPUT_DI1


  2. Formel in Basiseinstellungen eintragen

    • Gehe zu Konfiguration → Basiseinstellungen
    • Verwende:
      Max. Gesamtstrom (grün) → bei Stand-Alone Ladeinfrastruktur
      Max. Gesamtladestrom (rot) → wenn weitere Verbraucher vorhanden sind
    • Trage folgende Formel ein:
      • CM.Umsetzung_14a ? <reduzierter Strom> : <Gesamtstrom/Gesamtladestrom>
      • Beispiel:
        • CM.Umsetzung_14a ? 70000 : 100000
  3. Alternative ohne Variable

    CM.HARDWAREINPUT_DI1 ? 70000 : 100000


Alternative: Prozentuale Drosselung

Statt fester Werte kannst du auch prozentual reduzieren:

CM.Umsetzung_14a ? 0.7*100000 : 100000

→ Reduzierung auf 70 % bei aktivem Signal


Erweiterte Variante: Mehrstufige Drosselung

Mit mehreren digitalen Eingängen kannst du abgestufte Leistungsreduzierungen umsetzen.

Beispiel

  • Eingang 1 aktiv → 60 %
  • Eingang 1 + 2 → 30 %
  • Eingang 1 + 2 + 3 → 0 %
  • Kein Eingang → 100 %

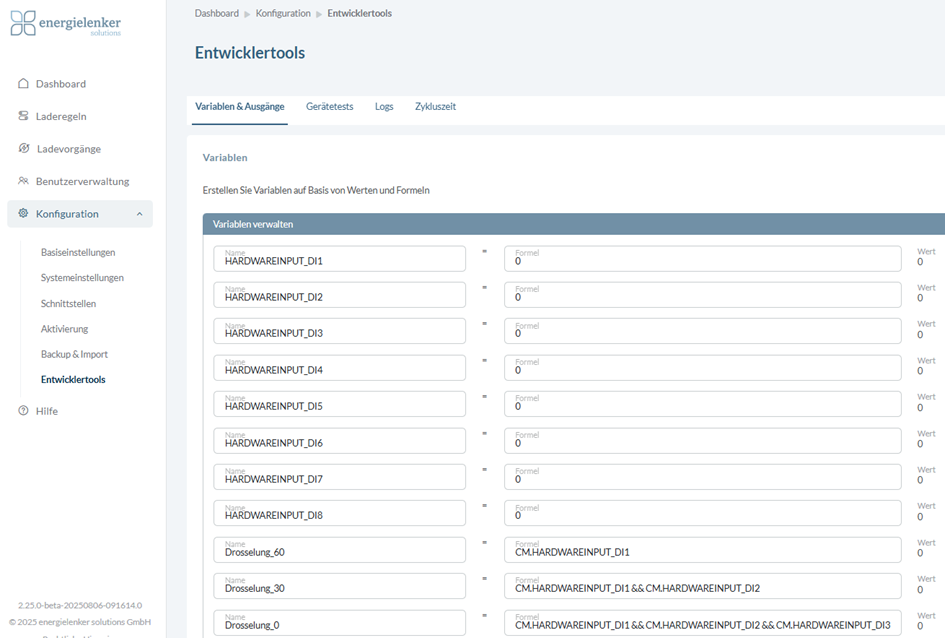

Variablen anlegen

CM.HARDWAREINPUT_DI1
CM.HARDWAREINPUT_DI1 && CM.HARDWAREINPUT_DI2
CM.HARDWAREINPUT_DI1 && CM.HARDWAREINPUT_DI2 && CM.HARDWAREINPUT_DI3

Formel

CM.Drosselung_60 == 1 ? 0.6*300000 : (CM.Drosselung_30 == 1 ? 0.3*300000 : (CM.Drosselung_0 == 1 ? 0 : 300000))

Tipps / häufige Fehler

  • Achte auf die korrekte Schreibweise (CM. ist Pflicht beim CC100)
  • Zwischen Operatoren müssen Leerzeichen stehen
  • Werte werden in mA angegeben (z. B. 32000 = 32 A)
  • Prüfe nach der Konfiguration unbedingt die Funktion im Livebetrieb
